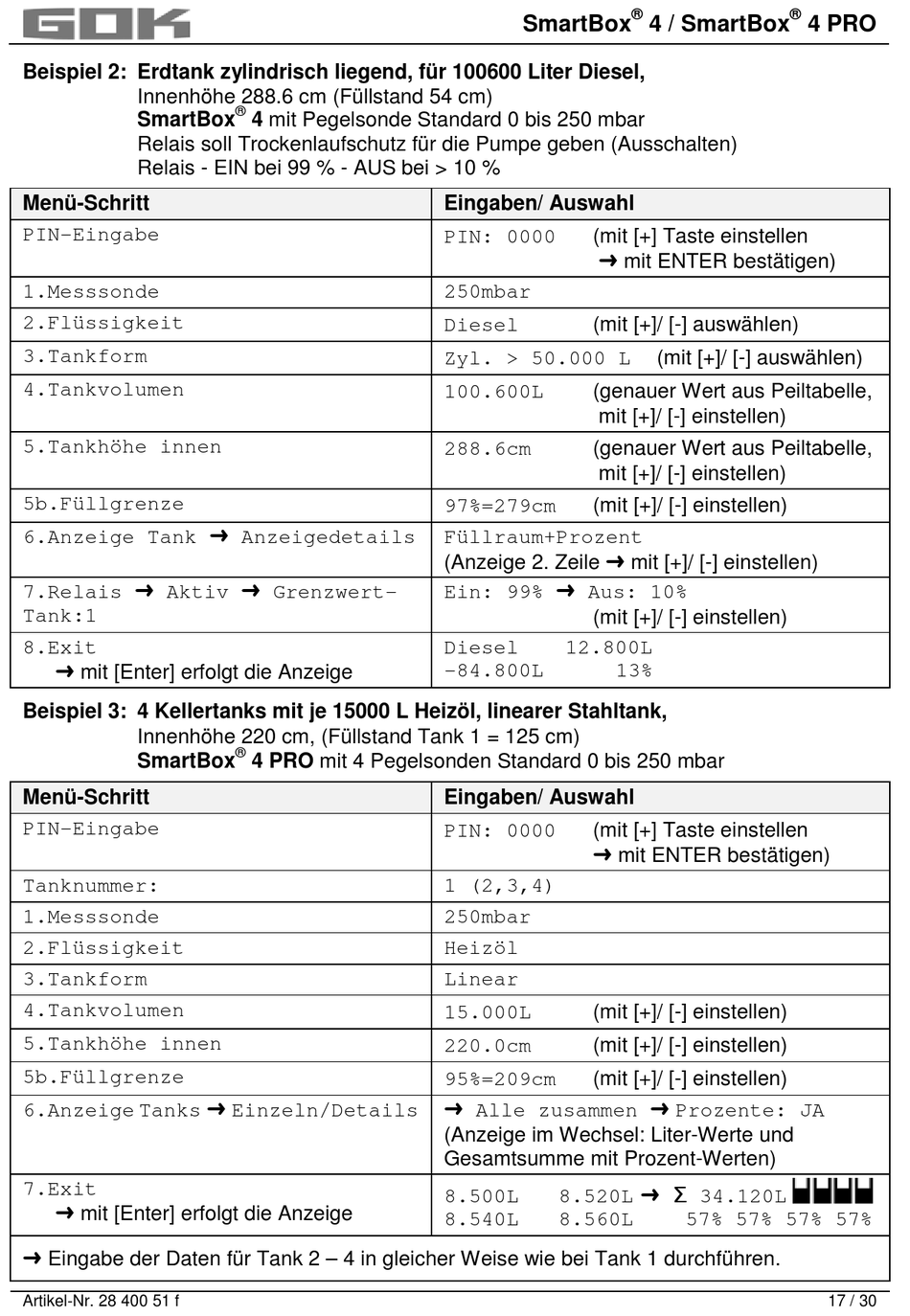

GOK SmartBox 4 Montage- Und Bedienungsanleitung Seite 17

Beispiel 2: Erdtank zylindrisch liegend, für 100600 Liter Diesel,
Innenhöhe 288.6 cm (Füllstand 54 cm)
SmartBox
Relais soll Trockenlaufschutz für die Pumpe geben (Ausschalten)
Relais - EIN bei 99 % - AUS bei > 10 %
Menü-Schritt
PIN-Eingabe
1.Messsonde
2.Flüssigkeit
3.Tankform
4.Tankvolumen
5.Tankhöhe innen
5b.Füllgrenze
6.Anzeige Tank  Anzeigedetails
7.Relais  Aktiv  Grenzwert-
Tank:1
8.Exit
 mit [Enter] erfolgt die Anzeige
Beispiel 3: 4 Kellertanks mit je 15000 L Heizöl, linearer Stahltank,
Innenhöhe 220 cm, (Füllstand Tank 1 = 125 cm)
SmartBox
Menü-Schritt
PIN-Eingabe
Tanknummer:
1.Messsonde
2.Flüssigkeit
3.Tankform
4.Tankvolumen
5.Tankhöhe innen
5b.Füllgrenze
6.Anzeige Tanks  Einzeln/Details
7.Exit
 mit [Enter] erfolgt die Anzeige
 Eingabe der Daten für Tank 2 – 4 in gleicher Weise wie bei Tank 1 durchführen.
Artikel-Nr. 28 400 51 f
®
4 mit Pegelsonde Standard 0 bis 250 mbar
®
4 PRO mit 4 Pegelsonden Standard 0 bis 250 mbar
SmartBox
Eingaben/ Auswahl
(mit [+] Taste einstellen
PIN: 0000
 mit ENTER bestätigen)
250mbar
(mit [+]/ [-] auswählen)
Diesel
Zyl. > 50.000 L
(genauer Wert aus Peiltabelle,
100.600L
mit [+]/ [-] einstellen)
(genauer Wert aus Peiltabelle,
288.6cm
mit [+]/ [-] einstellen)
(mit [+]/ [-] einstellen)
97%=279cm
Füllraum+Prozent
(Anzeige 2. Zeile  mit [+]/ [-] einstellen)
Ein: 99%  Aus: 10%
(mit [+]/ [-] einstellen)
Diesel 12.800L
-84.800L 13%
Eingaben/ Auswahl
(mit [+] Taste einstellen
PIN: 0000
 mit ENTER bestätigen)
1 (2,3,4)
250mbar
Heizöl
Linear
(mit [+]/ [-] einstellen)
15.000L
(mit [+]/ [-] einstellen)
220.0cm
(mit [+]/ [-] einstellen)
95%=209cm
 Alle zusammen  Prozente: JA
(Anzeige im Wechsel: Liter-Werte und
Gesamtsumme mit Prozent-Werten)
8.520L  Σ 34.120L
8.500L
8.540L 8.560L
® ®
4 / SmartBox
(mit [+]/ [-] auswählen)
57% 57% 57% 57%
4 PRO
17 / 30
