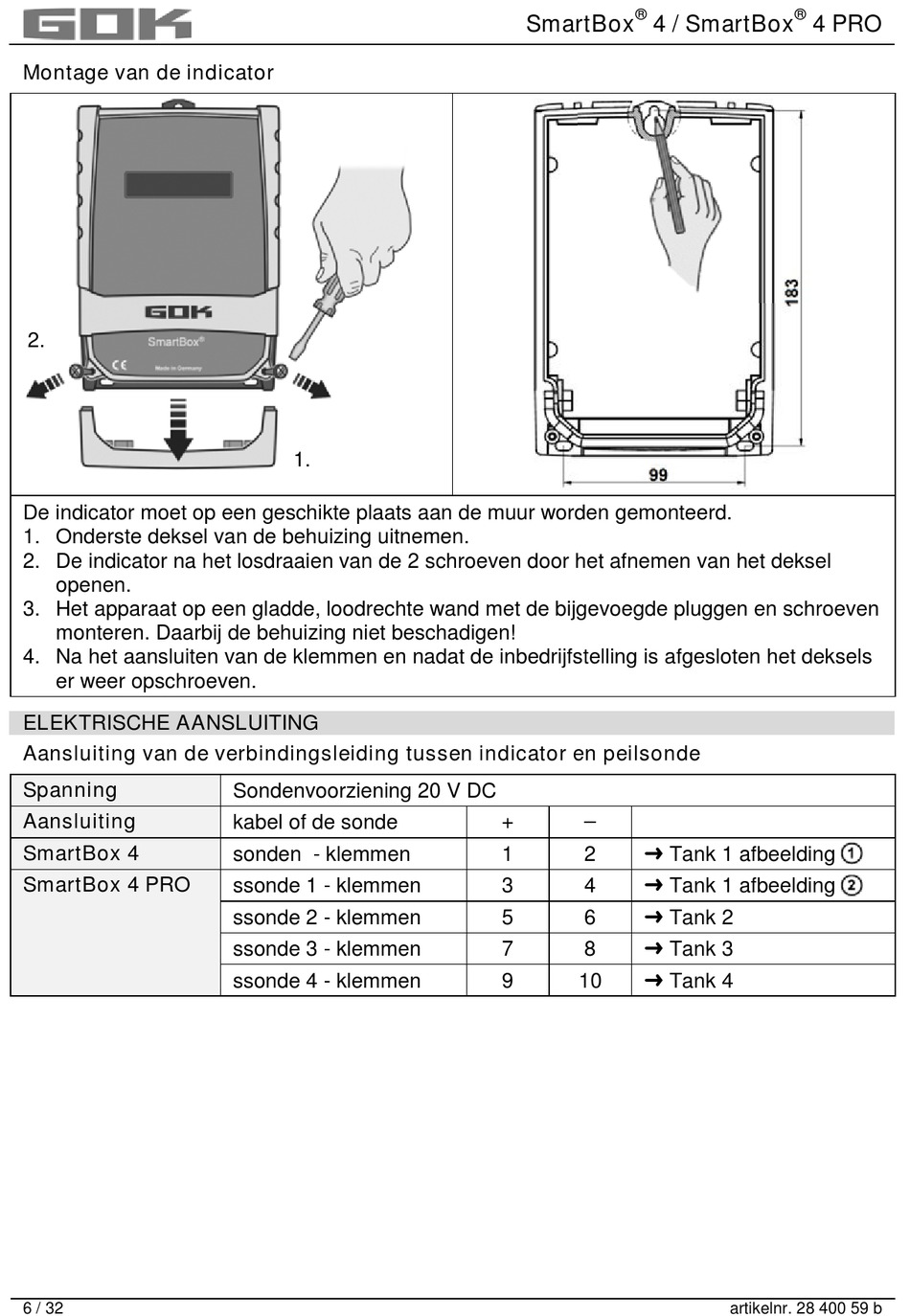

Montage van de indicator
2.
De indicator moet op een geschikte plaats aan de muur worden gemonteerd.
1. Onderste deksel van de behuizing uitnemen.
2. De indicator na het losdraaien van de 2 schroeven door het afnemen van het deksel
openen.
3. Het apparaat op een gladde, loodrechte wand met de bijgevoegde pluggen en schroeven
monteren. Daarbij de behuizing niet beschadigen!
4. Na het aansluiten van de klemmen en nadat de inbedrijfstelling is afgesloten het deksels
er weer opschroeven.

ELEKTRISCHE AANSLUITING

Aansluiting van de verbindingsleiding tussen indicator en peilsonde
Spanning
Aansluiting
SmartBox 4
SmartBox 4 PRO
6 / 32
1.
Sondenvoorziening 20 V DC
kabel of de sonde
sonden - klemmen
ssonde 1 - klemmen
ssonde 2 - klemmen
ssonde 3 - klemmen
ssonde 4 - klemmen
®
SmartBox 4 / SmartBox
+ –
1 2  Tank 1 afbeelding
3 4  Tank 1 afbeelding
5 6  Tank 2
7 8  Tank 3
9 10  Tank 4
®
4 PRO
artikelnr. 28 400 59 b
