Montage- und Bedienungsanleitung
®

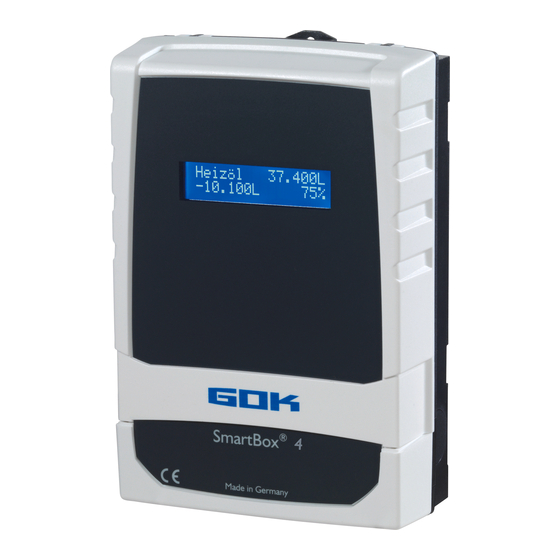

SmartBox
4 / SmartBox
Elektronischer Inhaltsfernanzeiger mit Datenfernübertragung
INHALTSVERZEICHNIS
ZERTIFIKATE .......................................................................................................................................... 1
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
ZU DIESER ANLEITUNG ......................................................................................................................... 3
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 4
QUALIFIKATION DER ANWENDER ........................................................................................................ 4
MONTAGE ............................................................................................................................................... 4
ELEKTRISCHER ANSCHLUSS ............................................................................................................... 6
ELEKTRISCHE INSTALLATION .............................................................................................................. 6
INBETRIEBNAHME ................................................................................................................................. 8
PROGRAMMIERUNG ............................................................................................................................ 11
PROGRAMMIERBEISPIELE .................................................................................................................. 15
SONDEREINSTELLUNGEN .................................................................................................................. 16
PROGRAMMIERUNG FERNÜBERWACHUNGSFUNKTIONEN ............................................................ 19
LISTE DER KOMMANDOS .................................................................................................................... 21
BEDIENUNG .......................................................................................................................................... 25
FEHLERBEHEBUNG ............................................................................................................................. 25
FUNKTIONSPRÜFUNG ......................................................................................................................... 26
WARTUNG ............................................................................................................................................ 26
INSTANDSETZUNG .............................................................................................................................. 26
LISTE DER ZUBEHÖRTEILE ................................................................................................................. 27
ENTSORGEN ........................................................................................................................................ 27
SONDEN UND ZUBEHÖRTEILE ........................................................................................................... 27
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 27
GEWÄHRLEISTUNG ............................................................................................................................. 28
TECHNISCHE DATEN ........................................................................................................................... 28
ZERTIFIKATE
Unser Managementsystem ist zertifiziert nach ISO 9001, ISO 14001 und
ISO 50001 siehe:
www.gok.de/qualitaets-umwelt-und-energiemanagementsystem.
Originalanleitung / Artikel-Nr. 28 400 51 g
®
4 PRO
Ausgabe 12.2019 / Ersatz für Ausgabe 12.2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GOK SmartBox 4
Inhaltszusammenfassung für GOK SmartBox 4
-
Seite 1: Inhaltsverzeichnis
TECHNISCHE ÄNDERUNGEN ......................27 GEWÄHRLEISTUNG ..........................28 TECHNISCHE DATEN ........................... 28 ZERTIFIKATE Unser Managementsystem ist zertifiziert nach ISO 9001, ISO 14001 und ISO 50001 siehe: www.gok.de/qualitaets-umwelt-und-energiemanagementsystem. Originalanleitung / Artikel-Nr. 28 400 51 g Ausgabe 12.2019 / Ersatz für Ausgabe 12.2017... -
Seite 2: Allgemeine Produktinformation
® ® SmartBox 4 / SmartBox 4 PRO ALLGEMEINE PRODUKTINFORMATION ® ® Die elektronischen Tankmanagement-Systeme SmartBox 4 und SmartBox 4 PRO sind einsetzbar zur Fernüberwachung von Tankinhalten in drucklos betriebenen Tanks. Neben der Erfassung von Tankinhalten und der Datenfernübertragung können über Systemerweiterungen verschiedene Funktionen wie z. -
Seite 3: Zu Dieser Anleitung
Montage- und Bedienungsanleitung „Pegelsonde“ beachten! Eine Liste der Betriebsmedien mit Angabe der Bezeichnung, der Norm und des Verwendungslandes erhalten Sie im Internet unter www.gok.de/liste-der-betriebsmedien. Auslaufende, flüssige Betriebsmedien: • sind gewässergefährdend • sind entzündbare Flüssigkeiten der Kategorie 1, 2 oder 3 •... -
Seite 4: Nicht Bestimmungsgemässe Verwendung
® ® SmartBox 4 / SmartBox 4 PRO NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG Jede Verwendung, die über die bestimmungsgemäße Verwendung hinausgeht: Anzeigegerät: • Anwendung im wettergeschützten Außenbereich ohne Schutzart IP54 • Änderungen am Produkt oder an einem Teil des Produktes • Einbau in einer explosionsgefährdeten Zone Sonde: •... - Seite 5 ® ® SmartBox 4 / SmartBox 4 PRO Beschädigte oder zerstörte Isolierung! Kann zu Kurzschluss oder Stromschlag führen. Bei Beschädigung der Isolierung, Gerät nicht mehr verwenden! Neue Isolierung vom Fachmann anbringen lassen! Auswahl des Montage-Orts/ Prüfen der Empfangsqualität des Mobilfunk-Netzes ®...
-
Seite 6: Elektrischer Anschluss
® ® SmartBox 4 / SmartBox 4 PRO Montage Sonde Montage- und Bedienungsanleitung „Füllstandsanzeiger Typ FSA-W ® 4-20 mA für SmartBox 1 – 4“ beachten! ELEKTRISCHE INSTALLATION Zusatzblatt „Füllstandsanzeiger ® Typ FSA-W 4-20 mA für SmartBox 1 – 4“ beachten! ELEKTRISCHER ANSCHLUSS Sicherheitshinweise elektrische Komponenten Funktion und Betriebssicherheit des Gerätes können nur unter den klimatischen... - Seite 7 ® ® SmartBox 4 / SmartBox 4 PRO ® Anschluss Relaiskontakte am Anzeigegerät SmartBox ® Das Anzeigegerät SmartBox 4 verfügt über zwei Relais-Kontaktpaare für den Anschluss von externen Steuerstromkreisen oder zur Ansteuerung externer Alarm- oder Signalgeber. Bei Ausfall des Anzeigegerätes und bei Füllstand (und optional Temperatur) oberhalb/ unterhalb des gewählten Grenzwertes, sind die Kontakte der Relaisklemmen 7 + 8 geschlossen bzw.
-
Seite 8: Inbetriebnahme
® ® SmartBox 4 / SmartBox 4 PRO ® SmartBox 4 PRO Nano SIM- Karte Überspannung! Beschädigung von Bauteilen und Gerätedefekt. An die Sondeneingangsklemmen 3 + 4, 5 + 6, 7 + 8 und 9 + 10 sowie an die Klemmen 1 + 2 „ALARM INPUT“... - Seite 9 ® ® SmartBox 4 / SmartBox 4 PRO ® ® Bei SmartBox 4 / SmartBox 4 PRO ergibt sich folgende Anzeige: Die Geräteeinstellung erfolgt durch drei kleine blaue Drucktasten: Heizöl Diese befinden sich auf der Füllraum L Leiterplatte, zwischen den Anschlussklemmen.
- Seite 10 ® ® SmartBox 4 / SmartBox 4 PRO ® Öltank - Schaltungsbeispiel SmartBox 4 PRO ® Regenwasserspeicher - Schaltungsbeispiel SmartBox 10 / 28 Artikel-Nr. 28 400 51 g...
-
Seite 11: Programmierung
führt zurück in den Anzeigemodus. Menü-Schritt Eingabefunktion Eingabewert Tank: 1 Auswahl des Tanks (Tank: 1 bis 4) zur Eingabe der SmartBox 4 zugehörigen Werte (wird nicht angezeigt falls nur eine Tank:_______ ® Sonde an SmartBox 4 PRO angeschlossen ist). - Seite 12 ® ® SmartBox 4 / SmartBox 4 PRO Menü-Schritt Eingabefunktion Eingabewert 2.Flüssig- Auswahl des Betriebsmediums keit Betriebsmedium Dichtewert kg/m³ (bei 15 °C) Heizöl 845 kg/m³ - voreingestellt _______kg/m³ Wasser 999 kg/m³ Diesel 830 kg/m³ Bio-Diesel 880 kg/m³ Ist die Dichte des Betriebs- RME, FAME 880 kg/m³...
- Seite 13 95%=237cm. Für Tanks die randvoll befüllt werden dürfen (z.B. Wassertanks), ist der höchste Wert von 99% einzustellen. 6.Anzeige In der 1. Displayzeile werden Tankname/Medium und Tank Bestand angezeigt (z.B. in Liter). SmartBox 4 Die Anzeige der 2. Zeile kann ausgewählt werden: Anzeigedetails Füllraum+Prozent ____________ Füllraum+Pegel Prozent+Pegel Für Heizöltanks wird in Deutschland nach TRwS 791-2...
- Seite 14 Die Angabe fehlerhafter Schaltpunkte und die Verwechslung von Ein- und Ausschaltpunkt kann zur Überfüllung des Tanks oder zum Trockenlauf einer Pumpe führen! Menü-Schritt Eingabefunktion Eingabewert 7.Relais 1 Schaltfunktion Relais: SmartBox 4 Deaktiv Relais schaltet nicht. Aktiv Relais schaltet. Relais ist eingeschaltet. Relais ist ausgeschaltet.
-
Seite 15: Programmierbeispiele
® ® SmartBox 4 / SmartBox 4 PRO PROGRAMMIERBEISPIELE Beispiel 1: Kellertank für 6000 L Heizöl, linearer Stahltank, Innenhöhe 165 cm (Füllstand 125 cm) ® SmartBox 4 mit Pegelsonde Standard 0 bis 250 mbar Menü-Schritt Eingaben/ Auswahl PIN-Eingabe PIN: 0000 (mit [+] Taste einstellen) ... -
Seite 16: Sondereinstellungen
® ® SmartBox 4 / SmartBox 4 PRO Beispiel 3: 4 Kellertanks mit je 15000 L Heizöl, linearer Stahltank, Innenhöhe 220 cm, (Füllstand Tank 1 = 125 cm) ® SmartBox 4 PRO mit 4 Pegelsonden Standard 0 bis 250 mbar Menü-Schritt Eingaben/ Auswahl PIN-Eingabe... - Seite 17 16.Sort. zurück Menü verlassen Tanks Tank n löschen Löscht registrierten Tank n (Tank 2, 3, 4) SmartBox 4 T2<->T3 Tank 2 mit Tank 3 tauschen T2<->T4 Tank 2 mit Tank 4 tauschen T3<->T4 Tank 3 mit Tank 4 tauschen 16.Sort.
-
Seite 18: Geräteinfo
23.Test An die Relaiskontakte angeschlossene Geräte werden Relais mit Ein bzw. Aus geschaltet! SmartBox 4 • Angeschlossene Geräte können beschädigt werden (Trockenlauf). • Betriebsmedien können austreten. Vor Test Relais die angeschlossenen Geräte abklemmen. Erst nach dem Test Relais die Geräte wieder anklemmen. -
Seite 19: Programmierung Fernüberwachungsfunktionen
„Tank2:“ - „yy.yyyL“ (je nach Auswahl/Einstellung unter Menü-Schritt „14.Anzeige Tanks“). Für die weiteren Anzeigegeräte ist nacheinander in gleicher Weise zu verfahren. Die Reihenfolge der angezeigten Tanks kann nachträglich unter Menü-Schritt 16.Sort. Tanks SmartBox 4 verändert werden. PROGRAMMIERUNG FERNÜBERWACHUNGSFUNKTIONEN Bei Anbindung an www.smart-inspector.com erfolgt dies über das Internet. - Seite 20 ® ® SmartBox 4 / SmartBox 4 PRO ® Meldung von der SmartBox ® Es gibt zwei Möglichkeiten Füllstandsmesswerte bzw. Daten der SmartBox zu erhalten: ® 1. Manuelle Die SmartBox kann von jedem Handy aus abgefragt werden. Dazu Abfrage muss lediglich eine SMS mit einem kurzen Kommando z. B. #R an die ®...
-
Seite 21: Liste Der Kommandos
® ® SmartBox 4 / SmartBox 4 PRO Form der SMS-Meldung vom Anzeigegerät Eine SMS-Meldung hat folgende Form: Header; Meldegrund; Tankinhalt(e); Alarmzustand; Guthaben/SMS-Zähler; Relaiszustand Header Frei einstellbarer Text. Dieser Header-Text wird als Anfangsteil in jeder Melde-SMS geschickt. Hier soll eingestellt werden z. B. Kundenummer und Adresse u. ä. Beispiel: Kd.024 HEL Fa. - Seite 22 ® ® SmartBox 4 / SmartBox 4 PRO Kom- Parameter Beschreibung Standard- mando wert/ Vor- belegung Mobilfunk- Handynummer, an die die automatisch erzeugten nummer für Melde-SMS gesendet werden (z. B. Überwacher, SMS-Meldung Zentrale) #TA1= 1. Mobilfunknummer für ein Störungshandy. Sofern 1.
- Seite 23 ® ® SmartBox 4 / SmartBox 4 PRO Kom- Parameter Beschreibung Standard- mando wert/ Vor- belegung Zahl 6 = Prozentwert für Inhaltszuwachs, der zu 6. Wert: 10, 03,15,07,0,5,0 einer Betankungsmeldung führt, z. B. 5% [01.99] % Zahl 7 = 1 od. 0. Bei 1 erfolgt im Betankungsfall 7.
- Seite 24 ® ® SmartBox 4 / SmartBox 4 PRO Kom- Parameter Beschreibung Standard- mando wert/ Vor- belegung Schnelle Zusatzabfrage zwischendurch an das abfragende Handy, z. B. vom Straßentankfahrzeug. Read-Kommando zum Auslösen einer Info-SMS an das abfragende Handy. Die Tageszähler für die standardmäßigen Info-SMS an die Zentrale laufen weiter.
-
Seite 25: Bedienung
Dienste-Telefonnummer für das T-Mobile-Netz (in Deutschland) #H=MeineE-Mail@Adresse.de [Leerzeichen][+Header- E-Mail-Adresse im Header Text] insgesamt max. 40 Zeichen voranstellen Beispiel: #T=8000#H=info@gok-online.de HEL-Tank1, Hauptstr.7, 97340 MB Fernüberwachung mit dem Smart-Inspector-System via Internet-PC Smart-Inspector ist ein Web-basiertes Datenbanksystem zur komfortablen Fernüberwachung von Tankdaten. ®... -
Seite 26: Funktionsprüfung
® ® SmartBox 4 / SmartBox 4 PRO Fehlercode Bedeutung Error E12 (Noch) kein Messwert vom externen Tank 2.4 vorhanden nur bei ® SmartBox Fehler bezüglich GSM-Modem/ Datenfernübertragungsfunktionen Fehlercode Bedeutung Error M0 Modem nicht aktiv. ® Error M1 Kommunikationsfehler mit dem internen Modem. (Die SmartBox führt automatisch einen Reset und Wiederholversuche aus). -
Seite 27: Liste Der Zubehörteile
® ® SmartBox 4 / SmartBox 4 PRO LISTE DER ZUBEHÖRTEILE Produktbezeichnung Verwendungshinweis Bestell-Nr. Daten-Transfermodul nachrüstbares Modul als Schnittstelle zur 28 851 00 analog 0 bis 5 Volt DTM-1 Datenübertragung z. B. für Gebäudesysteme Daten-Transfermodul nachrüstbares Modul als Schnittstelle zur 28 853 00 analog 4 bis 20 mA DTM-3 Datenübertragung z. -
Seite 28: Gewährleistung
IP68 nach EN 60529 Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-18 • 97340 Marktbreit / Germany Tel.: +49 9332 404-0 • Fax: +49 9332 404-43 E-Mail: info@gok-online.de • www.gok.de • www.gok-blog.de 28 / 28 Artikel-Nr. 28 400 51 g...
