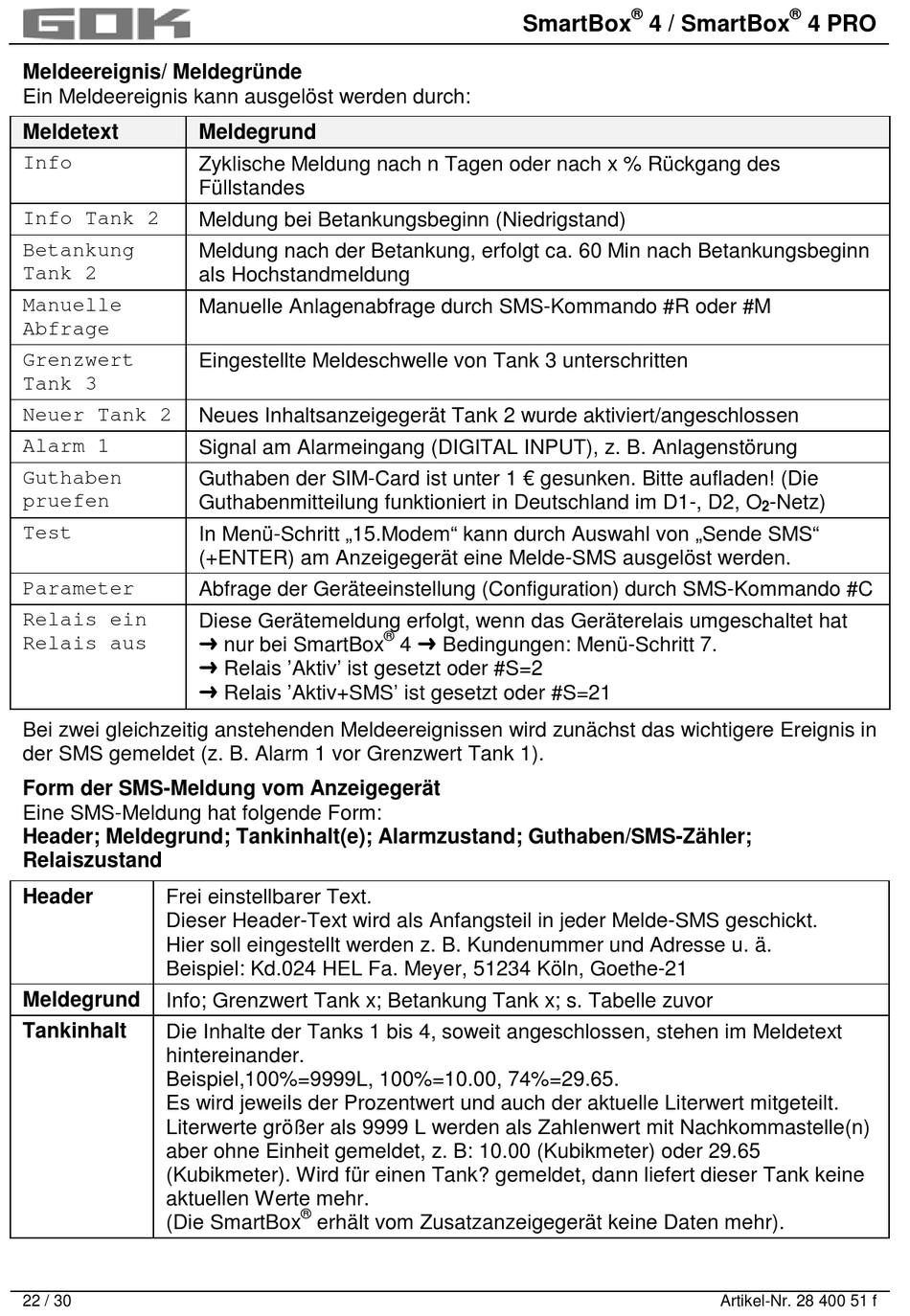

GOK SmartBox 4 Montage- Und Bedienungsanleitung Seite 22

Meldeereignis/ Meldegründe
Ein Meldeereignis kann ausgelöst werden durch:
Meldetext
Info
Info Tank 2
Betankung
Tank 2
Manuelle
Abfrage
Grenzwert
Tank 3
Neuer Tank 2
Alarm 1
Guthaben
pruefen
Test
Parameter
Relais ein
Relais aus
Bei zwei gleichzeitig anstehenden Meldeereignissen wird zunächst das wichtigere Ereignis in
der SMS gemeldet (z. B. Alarm 1 vor Grenzwert Tank 1).
Form der SMS-Meldung vom Anzeigegerät
Eine SMS-Meldung hat folgende Form:
Header; Meldegrund; Tankinhalt(e); Alarmzustand; Guthaben/SMS-Zähler;
Relaiszustand
Header
Frei einstellbarer Text.
Dieser Header-Text wird als Anfangsteil in jeder Melde-SMS geschickt.
Hier soll eingestellt werden z. B. Kundenummer und Adresse u. ä.
Beispiel: Kd.024 HEL Fa. Meyer, 51234 Köln, Goethe-21
Meldegrund Info; Grenzwert Tank x; Betankung Tank x; s. Tabelle zuvor
Tankinhalt
Die Inhalte der Tanks 1 bis 4, soweit angeschlossen, stehen im Meldetext
hintereinander.
Beispiel,100%=9999L, 100%=10.00, 74%=29.65.
Es wird jeweils der Prozentwert und auch der aktuelle Literwert mitgeteilt.
Literwerte größer als 9999 L werden als Zahlenwert mit Nachkommastelle(n)
aber ohne Einheit gemeldet, z. B: 10.00 (Kubikmeter) oder 29.65
(Kubikmeter). Wird für einen Tank? gemeldet, dann liefert dieser Tank keine
aktuellen Werte mehr.
(Die SmartBox
22 / 30
Meldegrund
Zyklische Meldung nach n Tagen oder nach x % Rückgang des
Füllstandes
Meldung bei Betankungsbeginn (Niedrigstand)
Meldung nach der Betankung, erfolgt ca. 60 Min nach Betankungsbeginn
als Hochstandmeldung
Manuelle Anlagenabfrage durch SMS-Kommando #R oder #M
Eingestellte Meldeschwelle von Tank 3 unterschritten
Neues Inhaltsanzeigegerät Tank 2 wurde aktiviert/angeschlossen
Signal am Alarmeingang (DIGITAL INPUT), z. B. Anlagenstörung
Guthaben der SIM-Card ist unter 1 € gesunken. Bitte aufladen! (Die
Guthabenmitteilung funktioniert in Deutschland im D1-, D2, O
In Menü-Schritt „15.Modem" kann durch Auswahl von „Sende SMS"
(+ENTER) am Anzeigegerät eine Melde-SMS ausgelöst werden.
Abfrage der Geräteeinstellung (Configuration) durch SMS-Kommando #C
Diese Gerätemeldung erfolgt, wenn das Geräterelais umgeschaltet hat
 nur bei SmartBox
 Relais 'Aktiv' ist gesetzt oder #S=2
 Relais 'Aktiv+SMS' ist gesetzt oder #S=21
®
erhält vom Zusatzanzeigegerät keine Daten mehr).
SmartBox
®
4  Bedingungen: Menü-Schritt 7.
® ®
4 / SmartBox
-Netz)
2
Artikel-Nr. 28 400 51 f
4 PRO
