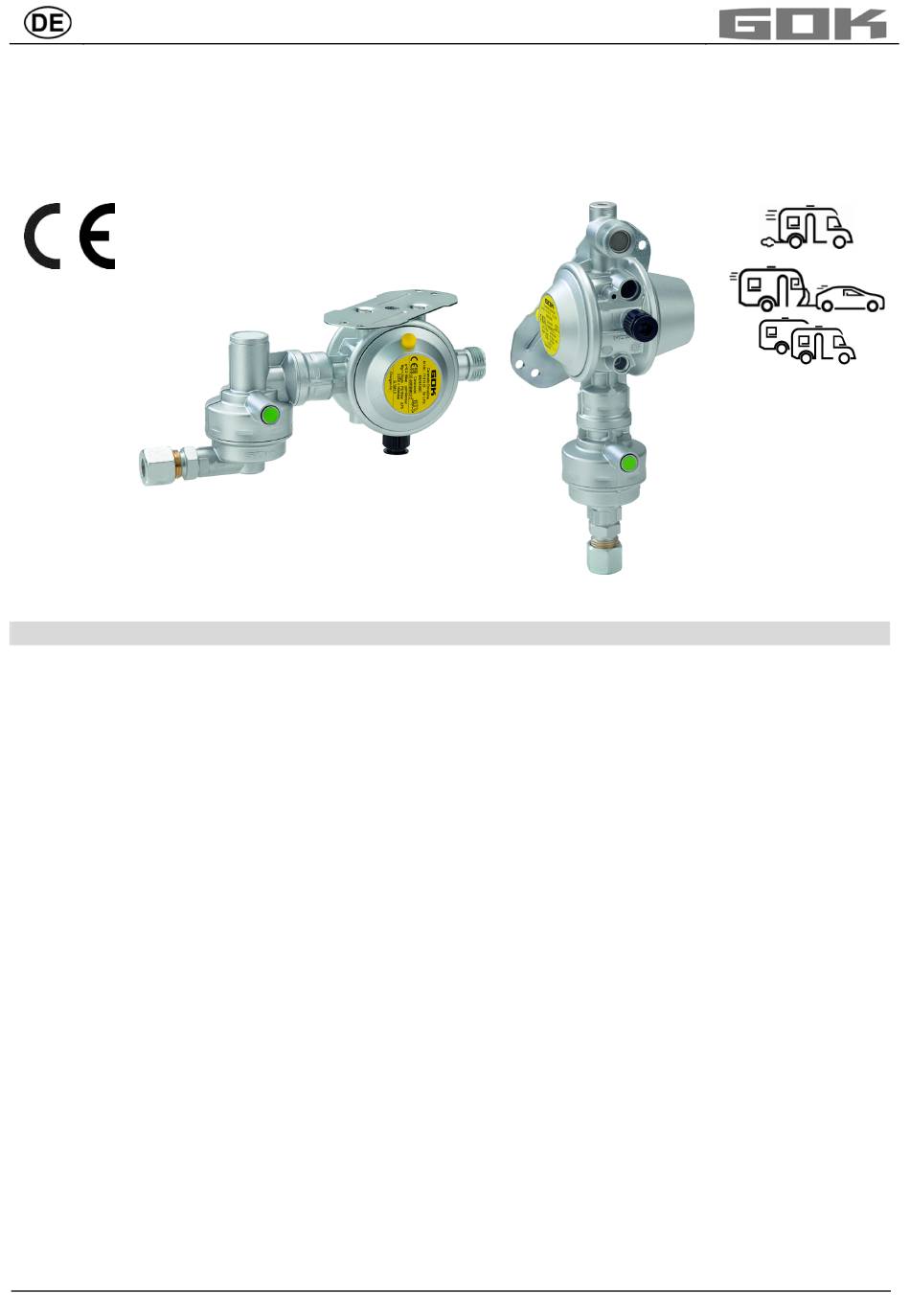

Montage- und Bedienungsanleitung

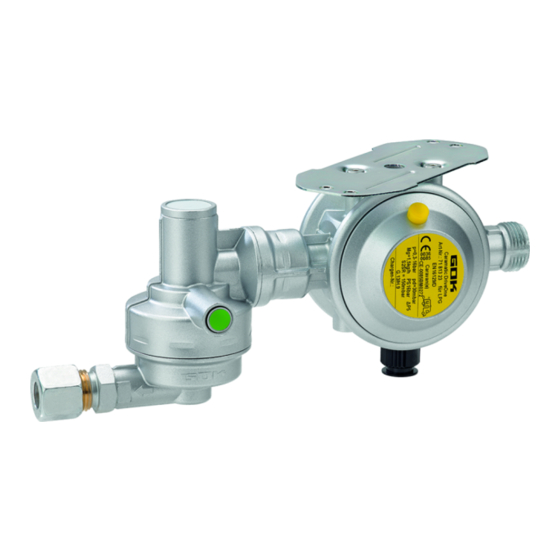

Caramatic DriveOne
Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen Gasgeräten
im Caravan und Motorcaravan während der Fahrt
Ausführung horizontal
Ausführung vertikal

INHALTSVERZEICHNIS

ZU DIESER ANLEITUNG ......................................................................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 3
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 5
ANSCHLÜSSE ......................................................................................................................................... 5
AUFBAU .................................................................................................................................................. 6
VORTEILE UND AUSSTATTUNG............................................................................................................ 6
FUNKTIONSBESCHREIBUNG ................................................................................................................ 7
MONTAGE ............................................................................................................................................... 7
DICHTHEITSKONTROLLE ...................................................................................................................... 9
INBETRIEBNAHME ............................................................................................................................... 10
BEDIENUNG .......................................................................................................................................... 10
FEHLERBEHEBUNG ............................................................................................................................. 10
INSTANDSETZUNG .............................................................................................................................. 10
AUSSERBETRIEBNAHME .................................................................................................................... 11
AUSTAUSCH ......................................................................................................................................... 11
WARTUNG ............................................................................................................................................ 11
TECHNISCHE DATEN ........................................................................................................................... 11
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 11
ZERTIFIKATE ........................................................................................................................................ 11
ENTSORGEN ........................................................................................................................................ 12
GEWÄHRLEISTUNG ............................................................................................................................. 12
Originalanleitung / Artikel-Nr. 01 493 99
Ausgabe 05.2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GOK Caramatic DriveOne

Inhaltszusammenfassung für GOK Caramatic DriveOne

  • Seite 1: Inhaltsverzeichnis

    Montage- und Bedienungsanleitung Caramatic DriveOne Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen Gasgeräten im Caravan und Motorcaravan während der Fahrt Ausführung horizontal Ausführung vertikal INHALTSVERZEICHNIS ZU DIESER ANLEITUNG ......................... 2 SICHERHEITSBEZOGENE HINWEISE ....................2 ALLGEMEINE PRODUKTINFORMATION ....................3 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................3 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................

  • Seite 2: Zu Dieser Anleitung

    Caramatic DriveOne ZU DIESER ANLEITUNG • Diese Anleitung ist ein Teil des Produktes. • Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung ist diese Anleitung zu beachten und dem Betreiber auszuhändigen. • Während der gesamten Benutzung aufbewahren. • Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und Installationsrichtlinien zu beachten.

  • Seite 3: Allgemeine Produktinformation

    Anforderungen für Sicherheit bei Betrieb während der Fahrt nach Verordnung (EG) Nr. 661/2009 und UN/ECE-Regelung R 122 Heizungssysteme. Der integrierte Druckregler der Caramatic DriveOne hält den auf dem Typschild angegebenen Ausgangsdruck konstant, unabhängig von Schwankungen des Eingangsdruckes und Änderungen von Durchfluss und Temperatur innerhalb festgelegter Grenzen.
  • Seite 4 • die Einbaurichtung beachtet werden, diese ist auf der Sicherheits-Gasdruck-Regelanlage durch einen Pfeil gekennzeichnet. Richtig Falsch Die Sicherheits-Gasdruck-Regelanlage Caramatic DriveOne muss so montiert werden, dass sich die Anschlüsse der Schlauchleitungen an höchstmöglicher Position befinden, zumindest oberhalb des Gasflaschenventils. Druckregler dürfen nicht niedriger als das Gastank- oder Gasflaschenventil montiert werden, um das Eindringen von rückverflüssigtem Gas in den Druckregler zu...

  • Seite 5: Nicht Bestimmungsgemässe Verwendung

    Caramatic DriveOne NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG Jede Verwendung, die über die bestimmungsgemäße Verwendung hinausgeht: • z. B. Betrieb mit anderen Betriebsmedien, Drücken • Verwendung von Gasen in der Flüssigphase • Einbau entgegen der Durchflussrichtung • Betrieb mit nicht zulässigen Schlauchleitungen • Änderungen am Produkt oder an einem Teil des Produktes •...

  • Seite 6: Aufbau

    Caramatic DriveOne Anschlüsse können undicht werden, wenn sie verschmutzt oder beschädigt sind. Deshalb müssen die Anschlüsse regelmäßig auf Dichtheit geprüft werden. Gegebenenfalls das Produkt austauschen. Alle Anschlüsse frei von Verschmutzungen halten, schon geringe Verunreinigungen können zu Undichtheiten an den Anschlüssen führen.

  • Seite 7: Funktionsbeschreibung

    Caramatic DriveOne Einbau eines Gasfilters Wir empfehlen den Einbau eines Gasfilters am Eingangsanschluss der Sicherheits-Gasdruck-Regelanlage (Caramatic ConnectClean Bestell-Nr. 71 781 01). Im Flüssiggas können Fremdpartikel enthalten sein. Diese werden ab einer bestimmten Größe gefiltert. Wird kein Gasfilter eingebaut, erhöht sich der Verschleiß der Bauteile, bis hin zum Ausfall der Flüssiggasanlage.
  • Seite 8 Caramatic DriveOne Funktionsstörungen durch Rückstände! Die ordnungsgemäße Funktion ist nicht gewährleistet. Sichtkontrolle auf eventuelle Metallspäne oder sonstige Rückstände in den Anschlüssen vornehmen! Metallspäne oder sonstige Rückstände durch vorsichtiges Ausblasen unbedingt entfernen! Die Montage ist gegebenenfalls mit einem geeigneten Werkzeug vorzunehmen.

  • Seite 9: Dichtheitskontrolle

    Caramatic DriveOne Wenn der Druckregler in Fließrichtung nach einem anderen Druckregler eingebaut wird, muss der Versorgungsdruckbereich mit dem geregelten Druckbereich des davor liegenden Druckreglers übereinstimmen, unter Berücksichtigung des Druckverlustes der dazwischen liegenden Rohrleitung. Die Gasflasche(n) muss(müssen) während der Entnahme aufrecht stehen.

  • Seite 10: Inbetriebnahme

    Caramatic DriveOne INBETRIEBNAHME Das Produkt ist nach MONTAGE und erfolgreicher Inbetriebnahme durch langsames DICHTHEITSKONTROLLE betriebsbereit. Öffnen der Gaszufuhr bei geschlossener Absperrarmatur es angeschlossenen Verbrauchers. Montage- und Bedienungsanleitung des angeschlossenen Verbrauchers beachten! 2. Durch Eindrücken des blauen Druckknopfes der Schlauchbruch- sicherung SBS, diesen 5 Sekunden gedrückt halten (z.B.

  • Seite 11: Instandsetzung

    Caramatic DriveOne INSTANDSETZUNG Führen die unter FEHLERBEHEBUNG genannten Maßnahmen nicht zur ordnungsgemäßen Wiederinbetriebnahme und liegt kein Auslegungsfehler vor, muss das Produkt zur Prüfung an den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die Gewährleistung. AUSSERBETRIEBNAHME Gaszufuhr und dann Absperrarmaturen der angeschlossenen Verbraucher schließen.

  • Seite 12: Liste Der Zubehörteile

    Gewährleistung richtet sich nach § 8 unserer Liefer- und Zahlungsbedingungen. Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-18 • 97340 Marktbreit / Germany Tel.: +49 9332 404-0 • Fax: +49 9332 404-43 E-Mail: info@gok-online.de • www.gok.de • www.gok-blog.de 12 / 12 Artikel-Nr. 01 493 99...
