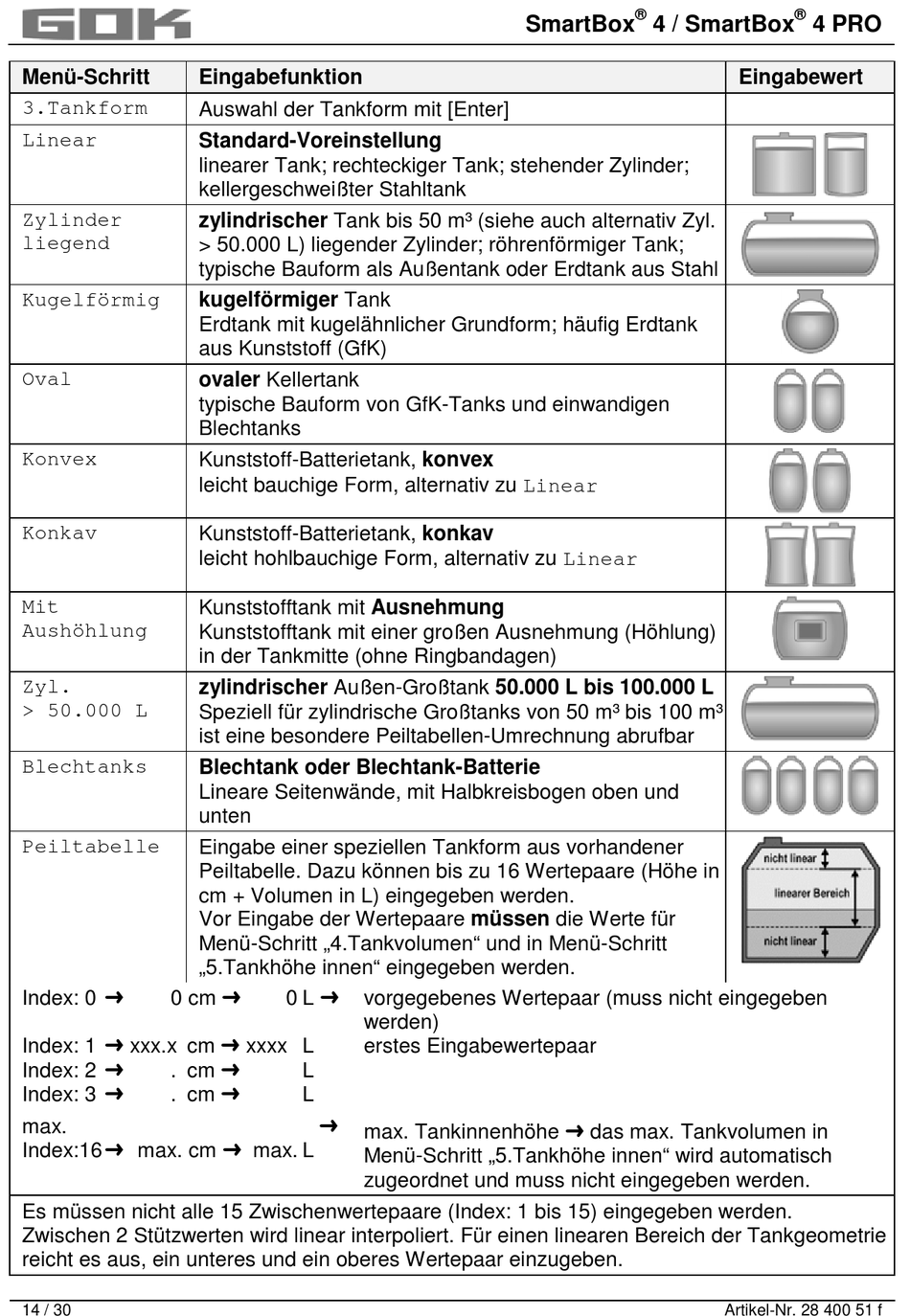

GOK SmartBox 4 Montage- Und Bedienungsanleitung Seite 14

Menü-Schritt
3.Tankform
Linear
Zylinder
liegend
Kugelförmig
Oval
Konvex
Konkav
Mit
Aushöhlung
Zyl.
> 50.000 L
Blechtanks
Peiltabelle
Index: 0  0 cm 
Index: 1  xxx.x cm  xxxx L
Index: 2  . cm 
Index: 3  . cm 
max.
Index:16  max. cm  max. L
Es müssen nicht alle 15 Zwischenwertepaare (Index: 1 bis 15) eingegeben werden.
Zwischen 2 Stützwerten wird linear interpoliert. Für einen linearen Bereich der Tankgeometrie
reicht es aus, ein unteres und ein oberes Wertepaar einzugeben.
14 / 30
Eingabefunktion
Auswahl der Tankform mit [Enter]
Standard-Voreinstellung
linearer Tank; rechteckiger Tank; stehender Zylinder;
kellergeschweißter Stahltank
zylindrischer Tank bis 50 m³ (siehe auch alternativ Zyl.
> 50.000 L) liegender Zylinder; röhrenförmiger Tank;
typische Bauform als Außentank oder Erdtank aus Stahl
kugelförmiger Tank
Erdtank mit kugelähnlicher Grundform; häufig Erdtank
aus Kunststoff (GfK)
ovaler Kellertank
typische Bauform von GfK-Tanks und einwandigen
Blechtanks
Kunststoff-Batterietank, konvex
leicht bauchige Form, alternativ zu Linear
Kunststoff-Batterietank, konkav
leicht hohlbauchige Form, alternativ zu Linear
Kunststofftank mit Ausnehmung
Kunststofftank mit einer großen Ausnehmung (Höhlung)
in der Tankmitte (ohne Ringbandagen)
zylindrischer Außen-Großtank 50.000 L bis 100.000 L
Speziell für zylindrische Großtanks von 50 m³ bis 100 m³
ist eine besondere Peiltabellen-Umrechnung abrufbar
Blechtank oder Blechtank-Batterie
Lineare Seitenwände, mit Halbkreisbogen oben und
unten
Eingabe einer speziellen Tankform aus vorhandener
Peiltabelle. Dazu können bis zu 16 Wertepaare (Höhe in
cm + Volumen in L) eingegeben werden.
Vor Eingabe der Wertepaare müssen die Werte für
Menü-Schritt „4.Tankvolumen" und in Menü-Schritt
„5.Tankhöhe innen" eingegeben werden.
0 L 
vorgegebenes Wertepaar (muss nicht eingegeben
werden)
erstes Eingabewertepaar
L
L

max. Tankinnenhöhe  das max. Tankvolumen in
Menü-Schritt „5.Tankhöhe innen" wird automatisch
zugeordnet und muss nicht eingegeben werden.
®
