Montage- und Bedienungsanleitung

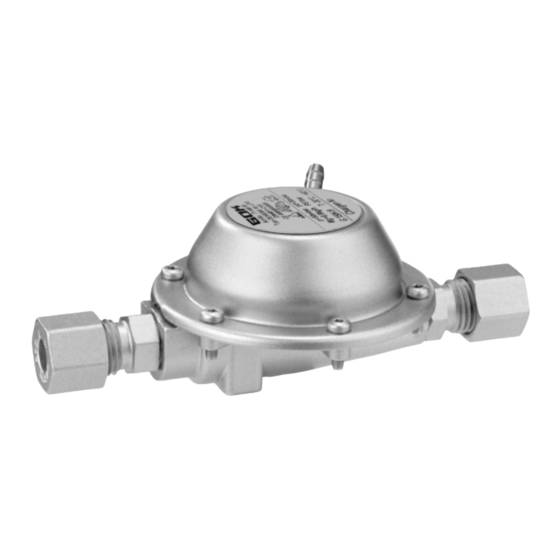

Vordruckregler Typ DE 50/30 S
Niederdruckregler PS 1 bar zum Anschluss an eine interne Gasversorgung
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
§
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
ALLGEMEINE PRODUKTINFORMATION
• Der Druckregler hält den auf dem Typschild angegebenen Ausgangsdruck konstant,
unabhängig von Schwankungen des Eingangsdruckes und Änderungen von Durchfluss und
Temperatur innerhalb festgelegter Grenzen.
• Der Vordruckregler Typ DE 50/30 S eignet sich zum Anschluss an eine interne
Gasversorgung mit 50 mbar zur Versorgung von Verbrauchsgeräten mit 30 mbar in Booten,
Caravans, Motorcaravans und Mobilheimen.
• Der Druckregler ist für den festen Einbau in die Rohrleitung geeignet.
SICHERHEITSBEZOGENE HINWEISE
Ihre Sicherheit und die Sicherheit anderer ist uns sehr wichtig. Wir haben viele wichtige
Sicherheitshinweise in dieser Montage- und Bedienungsanleitung zur Verfügung gestellt.
Lesen und beachten Sie alle Sicherheitshinweise sowie Hinweise.
Dies ist das Warnsymbol. Dieses Symbol warnt vor möglichen Gefahren, die den
Tod oder Verletzungen für Sie und andere zur Folge haben können. Alle
Sicherheitshinweise folgen dem Warnsymbol, auf dieses folgt entweder das Wort
„GEFAHR", „WARNUNG" oder „VORSICHT". Diese Worte bedeuten:
bezeichnet eine Personengefährdung mit einem hohen Risikograd.
 Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem mittleren Risikograd.
 Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem niedrigen Risikograd.
 Hat eine geringfügige oder mäßige Verletzung zur Folge.
bezeichnet einen Sachschaden.
 Hat eine Beeinflussung auf den laufenden Betrieb.
bezeichnet eine Information
Originalanleitung / Artikel-Nr. 01 451 99 a
bezeichnet eine
Handlungsaufforderung
Ausgabe 05.2023 / Ersatz für Ausgabe 12.2018
