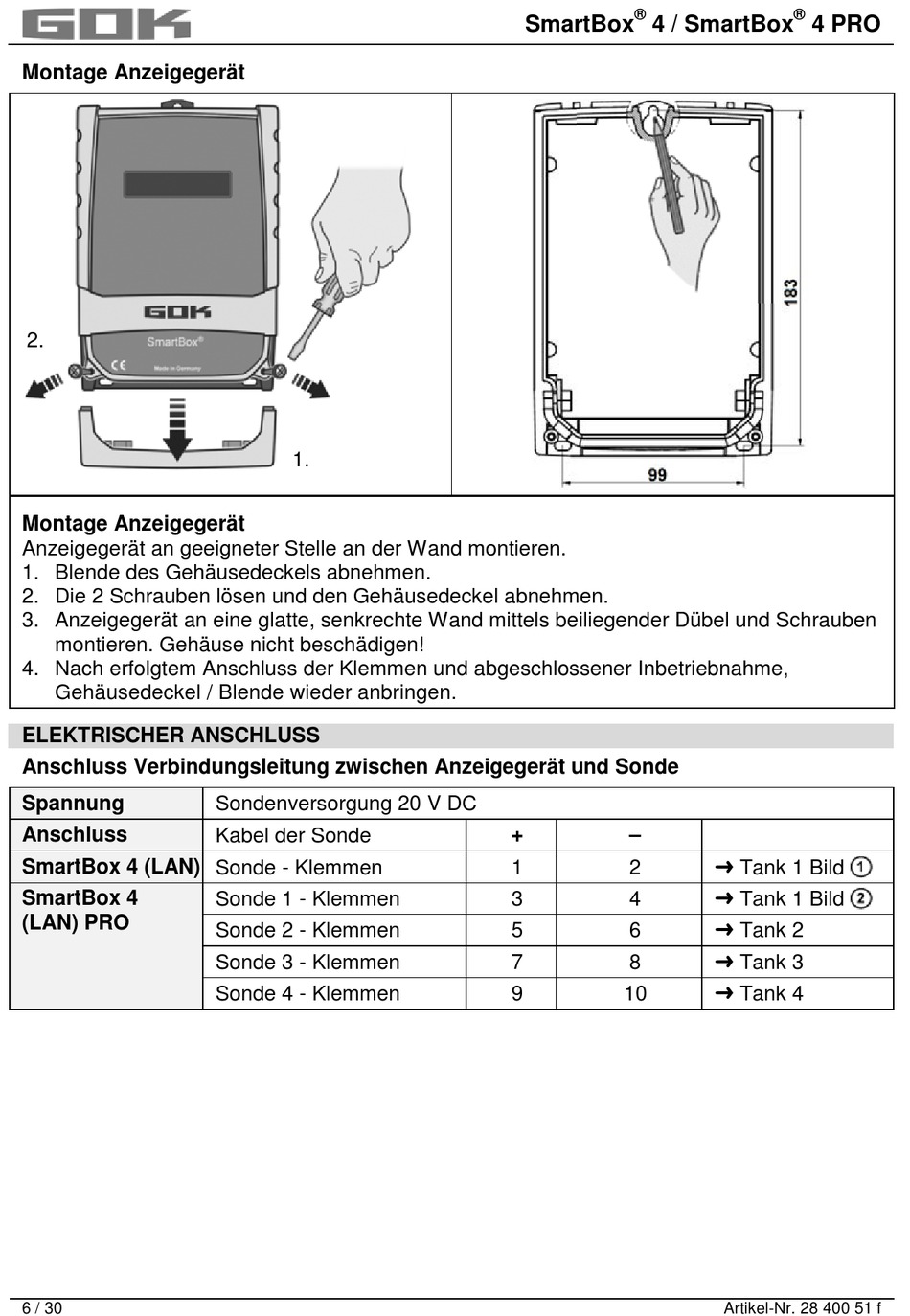

Montage Anzeigegerät
2.
Montage Anzeigegerät
Anzeigegerät an geeigneter Stelle an der Wand montieren.
1. Blende des Gehäusedeckels abnehmen.
2. Die 2 Schrauben lösen und den Gehäusedeckel abnehmen.
3. Anzeigegerät an eine glatte, senkrechte Wand mittels beiliegender Dübel und Schrauben
montieren. Gehäuse nicht beschädigen!
4. Nach erfolgtem Anschluss der Klemmen und abgeschlossener Inbetriebnahme,
Gehäusedeckel / Blende wieder anbringen.

ELEKTRISCHER ANSCHLUSS

Anschluss Verbindungsleitung zwischen Anzeigegerät und Sonde
Spannung
Anschluss
SmartBox 4 (LAN) Sonde - Klemmen
SmartBox 4
(LAN) PRO
6 / 30
1.
Sondenversorgung 20 V DC
Kabel der Sonde
Sonde 1 - Klemmen
Sonde 2 - Klemmen
Sonde 3 - Klemmen
Sonde 4 - Klemmen
®
SmartBox
4 / SmartBox
+
1
2
3
4
5
6
7
8
9
10
®
4 PRO
 Tank 1 Bild
 Tank 1 Bild
 Tank 2
 Tank 3
 Tank 4
Artikel-Nr. 28 400 51 f
