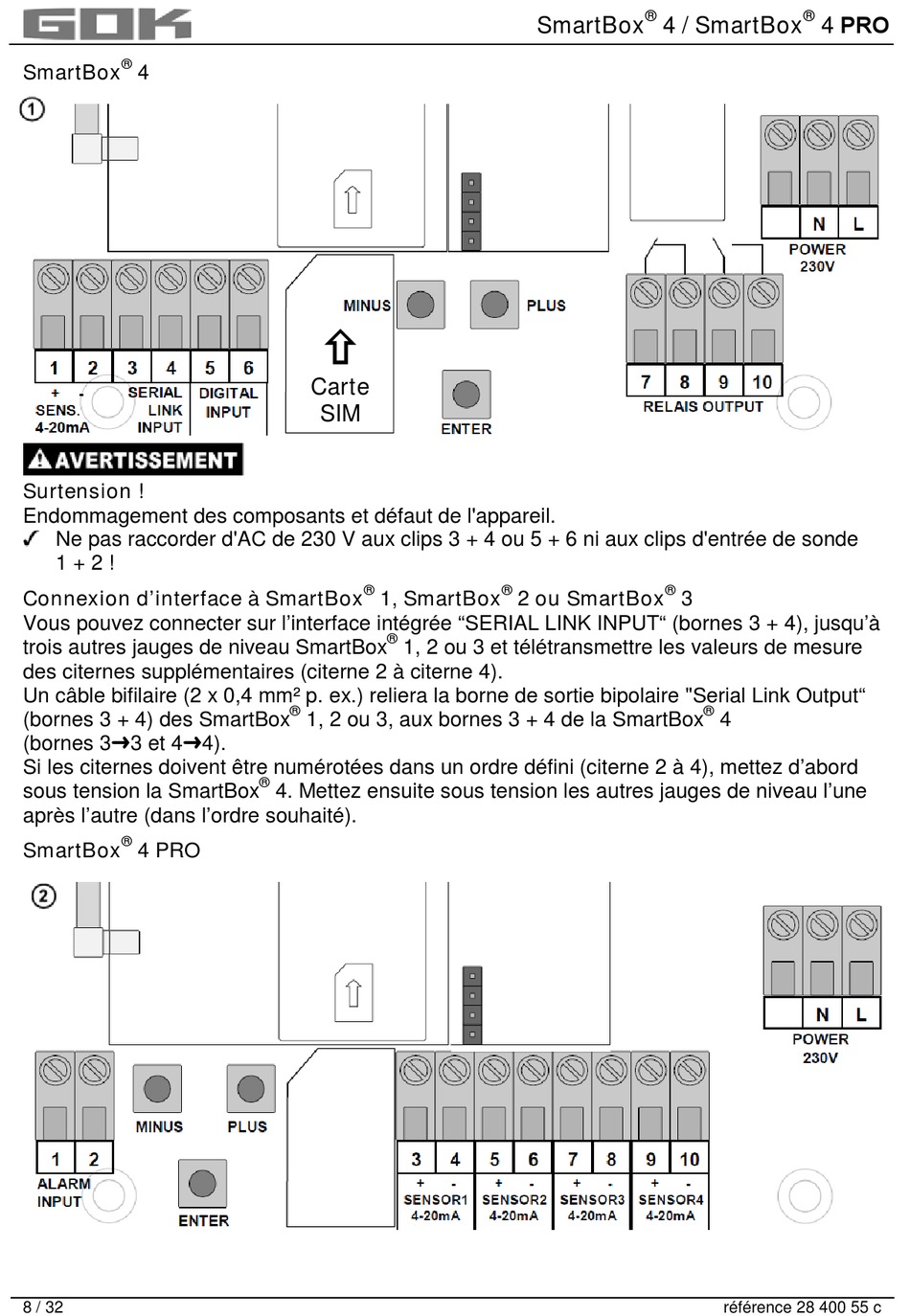

SmartBox 4
Surtension !
Endommagement des composants et défaut de l'appareil.
Ne pas raccorder d'AC de 230 V aux clips 3 + 4 ou 5 + 6 ni aux clips d'entrée de sonde
1 + 2 !
Connexion d'interface à SmartBox
Vous pouvez connecter sur l'interface intégrée "SERIAL LINK INPUT" (bornes 3 + 4), jusqu'à
trois autres jauges de niveau SmartBox
des citernes supplémentaires (citerne 2 à citerne 4).
Un câble bifilaire (2 x 0,4 mm² p. ex.) reliera la borne de sortie bipolaire "Serial Link Output"
(bornes 3 + 4) des SmartBox
(bornes 33 et 44).
Si les citernes doivent être numérotées dans un ordre défini (citerne 2 à 4), mettez d'abord
sous tension la SmartBox
après l'autre (dans l'ordre souhaité).
®
SmartBox 4 PRO
8 / 32

Carte
SIM
®
1, SmartBox
®
1, 2 ou 3 et télétransmettre les valeurs de mesure
®
1, 2 ou 3, aux bornes 3 + 4 de la SmartBox
®
4. Mettez ensuite sous tension les autres jauges de niveau l'une
®
SmartBox 4 / SmartBox
® ®
2 ou SmartBox
®
4 PRO
3
®
4
référence 28 400 55 c
