Montage- und Bedienungsanleitung

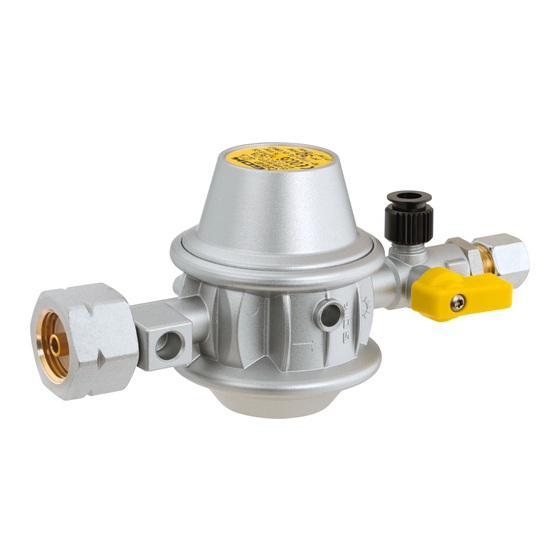

Niederdruckregler Typ EN61-DS.2 für Gewerbe
zum Einbau in Flüssiggasanlagen
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
PRODUKTBEZOGENE SICHERHEITSHINWEISE ................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 2
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 3
QUALIFIKATION DER ANWENDER ......................................................................................................... 3
AUFBAU ................................................................................................................................................... 3
VORTEILE UND AUSSTATTUNG............................................................................................................. 3
ANSCHLÜSSE .......................................................................................................................................... 4
MONTAGE ................................................................................................................................................ 4
DICHTHEITSKONTROLLE ....................................................................................................................... 6
INBETRIEBNAHME .................................................................................................................................. 6
BEDIENUNG ............................................................................................................................................. 6
FEHLERBEHEBUNG ................................................................................................................................ 6
WARTUNG ............................................................................................................................................... 7
AUSTAUSCH ............................................................................................................................................ 7
INSTANDSETZUNG ................................................................................................................................. 7
AUSSERBETRIEBNAHME ....................................................................................................................... 7
ENTSORGEN ........................................................................................................................................... 7
TECHNISCHE DATEN .............................................................................................................................. 8
LISTE DER ZUBEHÖRTEILE .................................................................................................................... 8
GEWÄHRLEISTUNG ................................................................................................................................ 8
TECHNISCHE ÄNDERUNGEN ................................................................................................................. 8
ZERTIFIKATE ........................................................................................................................................... 8
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
ALLGEMEINE PRODUKTINFORMATION
Der Druckregler hält den auf dem Typschild angegebenen Ausgangsdruck konstant,
unabhängig von Schwankungen des Eingangsdruckes und Änderungen von Durchfluss und
Temperatur innerhalb festgelegter Grenzen.
Nur Druckregler mit einem Ausgangsdruck von 50 mbar sind für den Einsatz in
Deutschland geeignet!
Originalanleitung / Artikel-Nr. 01 153 52 c
Ausgabe 04.2023 / Ersatz für Ausgabe 11.2016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GOK EN61-DS.2
Inhaltszusammenfassung für GOK EN61-DS.2
-
Seite 1: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Niederdruckregler Typ EN61-DS.2 für Gewerbe zum Einbau in Flüssiggasanlagen INHALTSVERZEICHNIS ZU DIESER ANLEITUNG .......................... 1 ALLGEMEINE PRODUKTINFORMATION ....................1 SICHERHEITSBEZOGENE HINWEISE ....................2 PRODUKTBEZOGENE SICHERHEITSHINWEISE ................... 2 BESTIMMUNGSGEMÄSSE VERWENDUNG ................... 2 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................3 QUALIFIKATION DER ANWENDER ......................3 AUFBAU .............................. -
Seite 2: Sicherheitsbezogene Hinweise
Niederdruckregler Typ EN61-DS.2 für Gewerbe SICHERHEITSBEZOGENE HINWEISE Ihre Sicherheit und die Sicherheit anderer ist uns sehr wichtig. Wir haben viele wichtige Sicherheitshinweise in dieser Montage- und Bedienungsanleitung zur Verfügung gestellt. Lesen und beachten Sie alle Sicherheitshinweise sowie Hinweise. Dies ist das Warnsymbol. Dieses Symbol warnt vor möglichen Gefahren, die den Tod oder Verletzungen für Sie und andere zur Folge haben können. -
Seite 3: Nicht Bestimmungsgemässe Verwendung
Niederdruckregler Typ EN61-DS.2 für Gewerbe NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG Jede Verwendung, die über die bestimmungsgemäße Verwendung hinausgeht: • z. B. Betrieb mit anderen Betriebsmedien, Drücken • Verwendung von Gasen in der Flüssigphase • Einbau entgegen der Durchflussrichtung • Betrieb mit nicht zulässigen Schlauchleitungen •... -
Seite 4: Anschlüsse
Niederdruckregler Typ EN61-DS.2 für Gewerbe ANSCHLÜSSE Eingang wahlweise Handelsname und Abmessung nach Norm Montagehinweis Zylindrisches Innengewinde • G.14 = IG wahlweise Rp 1/2 Schneidringverschraubung RVS • G.15 = RVS 8 • G.22 = RVS 12 Kugelnippelanschluss Schlüsselweite SW 19 • G.25 = Gewinde G 3/8-LH-ÜM Sechskant •... - Seite 5 Niederdruckregler Typ EN61-DS.2 eingebaut in eine Mitteldruckrohrleitung Mitteldruckregler Typ VSR 0523 (z. B. Bestell-Nr. 05 239 11) Niederdruckregler Typ EN61-DS.2 (z. B. Bestell-Nr. 01 153 06) Wenn der Druckregler in Fließrichtung nach einem anderen Druckregler eingebaut wird, muss der Versorgungsdruckbereich mit dem geregelten Druckbereich des davor liegenden Druckreglers übereinstimmen, unter Berücksichtigung des Druckverlustes...
-
Seite 6: Dichtheitskontrolle
Niederdruckregler Typ EN61-DS.2 für Gewerbe DICHTHEITSKONTROLLE Verbrennungs- oder Brandgefahr! Schwere Hautverbrennungen oder Sachschaden. Keine offenen Flammen zur Prüfung verwenden! Dichtheitskontrolle vor Inbetriebnahme Vor Inbetriebnahme sind die Anschlüsse des Produktes auf Dichtheit zu prüfen! 1. Alle Absperrarmaturen der angeschlossenen Verbraucher schließen. -
Seite 7: Wartung
Niederdruckregler Typ EN61-DS.2 für Gewerbe Fehlerursache Maßnahme Zweistufiger Gasversorgung abstellen Sicherheitsdruckregler S2SR am Gasgerät kurze Schübe Gas entweichen lassen, (ÜDS) hat angesprochen um einen Druckausgleich zu erreichen optionale Sichtanzeige S2SR stellt sich kein Druckausgleich ein, Druckregler (ÜDS) steht auf ROT... -
Seite 8: Technische Daten
Niederdruckregler Typ EN61-DS.2 für Gewerbe TECHNISCHE DATEN Eingangsdruck p 0,5 bis 2,5 bar Ausgangsdruck p wahlweise 29, 37, 50, 67 mbar oder 100 mbar Nenndurchfluss M max. 3 kg/h S2SR (ÜDS) 100 oder 150 mbar Maximal zulässiger Druck PS 16 bar Umgebungstemperatur -20 °C bis +50 °C...
