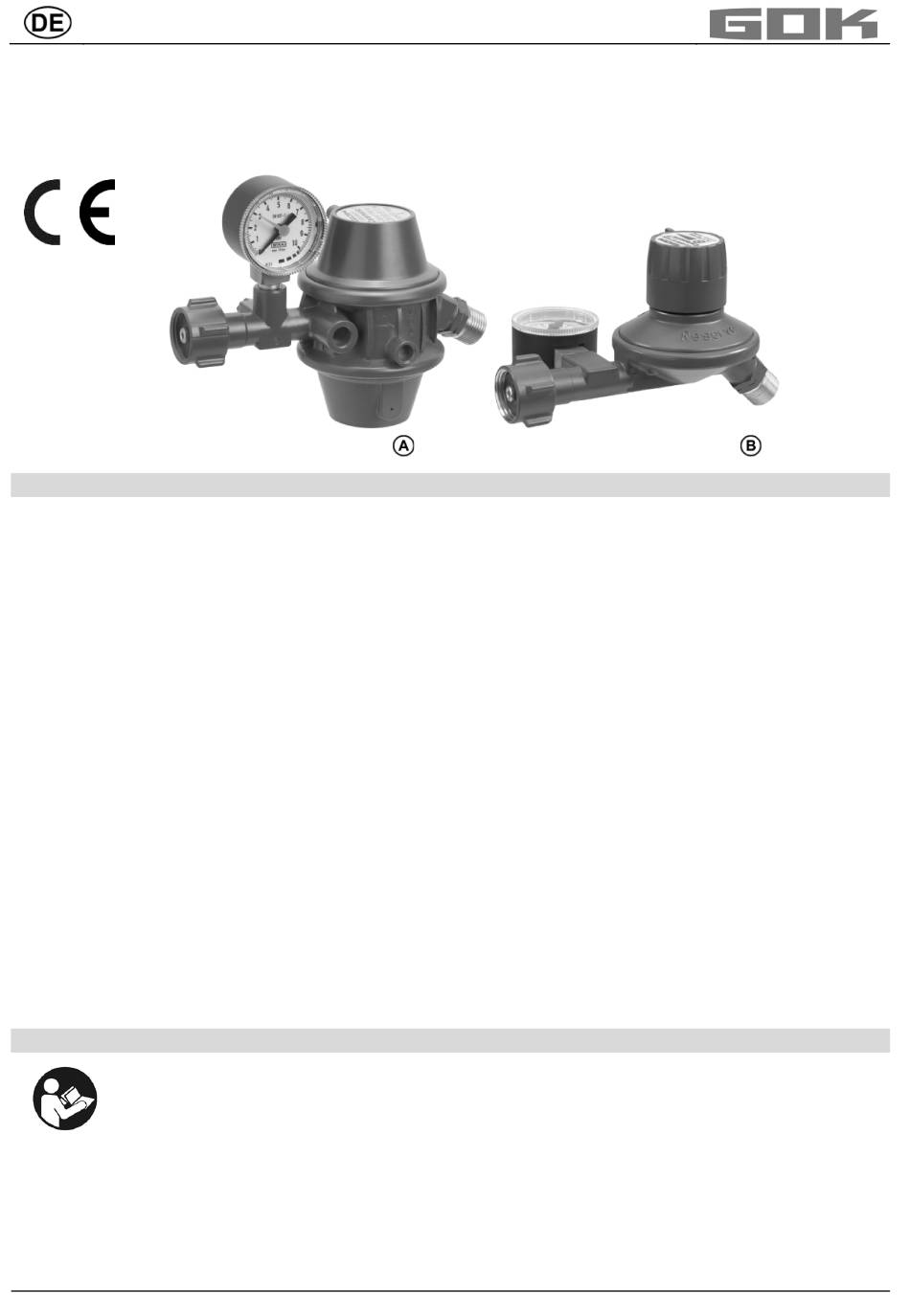

Montage- und Bedienungsanleitung

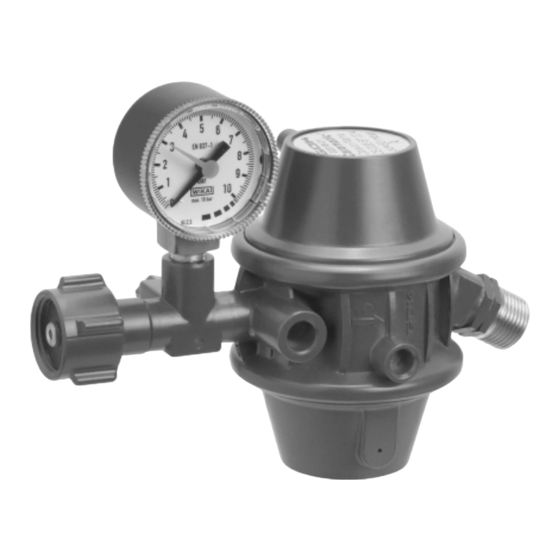

Caramatic BasicTwo
Zweiflaschenanlage mit Regler-Umschaltautomatik, zum Anschluss an Gasflaschen

INHALTSVERZEICHNIS

ZU DIESER ANLEITUNG .......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 2
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 3
QUALIFIKATION DER ANWENDER ......................................................................................................... 3
AUFBAU ................................................................................................................................................... 4
ANSCHLÜSSE .......................................................................................................................................... 4
VORTEILE UND AUSSTATTUNG CARAMATIC BASICTWO ................................................................... 5
FUNKTIONSBESCHREIBUNG ................................................................................................................. 5
MONTAGE ................................................................................................................................................ 6
DICHTHEITSKONTROLLE ....................................................................................................................... 7
INBETRIEBNAHME .................................................................................................................................. 8
BEDIENUNG ............................................................................................................................................. 9
FEHLERBEHEBUNG .............................................................................................................................. 10
AUSTAUSCH .......................................................................................................................................... 10
INSTANDSETZUNG ............................................................................................................................... 11
AUSSERBETRIEBNAHME ..................................................................................................................... 11
ENTSORGEN ......................................................................................................................................... 11
TECHNISCHE DATEN ............................................................................................................................ 11
ZERTIFIKATE ......................................................................................................................................... 11
LISTE DER ZUBEHÖRTEILE .................................................................................................................. 12
TECHNISCHE ÄNDERUNGEN ............................................................................................................... 12
GEWÄHRLEISTUNG .............................................................................................................................. 12

ZU DIESER ANLEITUNG

• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
• Diese Anleitung im Fahrzeug aufbewahren!
Originalanleitung / Artikel-Nr. 71 218 50
Zentralregler
Umschaltregler
Ausgabe 02.2024

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GOK Caramatic BasicTwo

Inhaltszusammenfassung für GOK Caramatic BasicTwo

  • Seite 1: Inhaltsverzeichnis

    BESTIMMUNGSGEMÄSSE VERWENDUNG ................... 2 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................3 QUALIFIKATION DER ANWENDER ......................3 AUFBAU ..............................4 ANSCHLÜSSE ............................4 VORTEILE UND AUSSTATTUNG CARAMATIC BASICTWO ..............5 FUNKTIONSBESCHREIBUNG ......................... 5 MONTAGE ..............................6 DICHTHEITSKONTROLLE ........................7 INBETRIEBNAHME ..........................8 BEDIENUNG ............................. 9 FEHLERBEHEBUNG ..........................

  • Seite 2: Sicherheitsbezogene Hinweise

     Hat eine Beeinflussung auf den laufenden Betrieb. bezeichnet eine bezeichnet eine Information Handlungsaufforderung ALLGEMEINE PRODUKTINFORMATION Die Zweiflaschenanlage Caramatic BasicTwo wechselt durch eine Regler-Umschaltautomatik automatisch von der leeren auf die volle Gasflasche. Die Zweiflaschenanlage besteht aus einem Zentralregler und Umschaltregler . Diese Druckregler gewährleisten einen gleichmäßigen Ausgangsdruck (30 oder 50 mbar) für die angeschlossenen Verbraucher...

  • Seite 3: Nicht Bestimmungsgemässe Verwendung

    Caramatic BasicTwo Einsatzbereich • Caravans • Motorcaravans • Sportboote Zum Einbau in fest eingebaute Flüssiggasanlagen zur Versorgung von Geräten in Caravans und Motorcaravans sowie in kleine Wasserfahrzeuge bis 24 m Rumpflänge. EN 1949 sowie in Deutschland DVGW-Arbeitsblatt G 607 beachten.

  • Seite 4: Aufbau

    Caramatic BasicTwo AUFBAU Zentralregler Umschaltregler Drehknopf für Betriebs- bzw. Reserveflasche Eingangsanschlüsse Überdruck-Abblaseventil PRV Verbindungsanschluss Manometer Ausgangsanschluss Atmungsöffnung PRV ANSCHLÜSSE Eingang Handelsname und Abmessung nach Norm Montagehinweis Kombi-Weich (Komb.W) mit Dichtung und Überwurfmutter 5-Flügel • G.19 = Gewinde W 21,8 x 1/14-LH ÜM...

  • Seite 5: Vorteile Und Ausstattung Caramatic Basictwo

    Caramatic BasicTwo VORTEILE UND AUSSTATTUNG CARAMATIC BASICTWO Regler-Umschaltautomatik Caramatic BasicTwo, zum Betrieb von flüssiggasbetriebenen Gasgeräten im Caravan und Motorcaravan sowie Booten, zum direkten Anschluss an die Gasflaschen, bestehend aus: • Zentralregler Überdruck-Abblaseventil PRV und Umschaltregler mit automatischem Umschaltventil • Regler jeweils mit Manometer •...

  • Seite 6: Montage

    Anschlag „Betrieb“ oder „Reserve“ drehen! Die mit dem Drehknopf festgelegte Betriebsflasche wird zuerst entleert. Die Zweiflaschenanlage Caramatic BasicTwo schaltet dann bei leerer Betriebsflasche automatisch auf die vorher festgelegte Reserveflasche um. MONTAGE Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.

  • Seite 7: Dichtheitskontrolle

    Caramatic BasicTwo Die Montage ist gegebenenfalls mit einem geeigneten Werkzeug vorzunehmen. Bei Schraubverbindungen muss immer mit einem zweiten Schlüssel am Anschlussstutzen gegengehalten werden. Ungeeignete Werkzeuge, wie z. B. Zangen, dürfen nicht verwendet werden! Zur Montage der Anschlüsse Montagehinweise unter ANSCHLÜSSE beachten.

  • Seite 8: Inbetriebnahme

    Caramatic BasicTwo Vereinfachte Dichtheitskontrolle mit Manometer 1. Alle Absperrarmaturen der angeschlossenen Verbraucher schließen. 2. Gasflaschenventil der Betriebsseite und der Reserveseite öffnen. 3. Druck an beiden Manometern ablesen und die Gasflaschen wieder schließen. 4. Verschraubung(en) der Schlauchleitung(en), an Gasflaschenventilen am Produkt und weitere mit schaumbildenden Mitteln nach EN 14291 (z.

  • Seite 9: Bedienung

    Caramatic BasicTwo BEDIENUNG Entnahmeart Bedienung Betriebsflasche Reserve- flasche Umschaltregler Betrieb Pfeil für Entnahmerichtung im Drehknopf zeigt auf „Betrieb“. Gasentnahme erfolgt aus der Gasflasche des Umschaltreglers Betriebsseite ist leer Pfeil für Entnahmerichtung im Drehknopf zeigt auf leere Betriebsflasche. Manometer des Umschaltreglers zeigt „0“...

  • Seite 10: Fehlerbehebung

    Caramatic BasicTwo Soll die Gasanlage mit nur einer Gasflasche betrieben werden, ist der Zentralregler zu verwenden. Dazu den Drehknopf am Umschaltregler Schaltstellung „Reserve“ drehen, das Gasflaschenventil schließen und den Anschluss des Umschaltreglers lösen. Nun den nicht verwendeten Umschaltregler am Reglerhalter einhängen und sichern, um diesen vor Beschädigungen zu...

  • Seite 11: Instandsetzung

    Caramatic BasicTwo INSTANDSETZUNG Führen die unter FEHLERBEHEBUNG genannten Maßnahmen nicht zur ordnungsgemäßen Wiederinbetriebnahme und liegt kein Auslegungsfehler vor, muss das Produkt zur Prüfung an den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die Gewährleistung. AUSSERBETRIEBNAHME Gaszufuhr und dann Absperrarmaturen der angeschlossenen Verbraucher schließen.

  • Seite 12: Liste Der Zubehörteile

    Caramatic BasicControl Die Caramatic BasicControl ist eine Informations- und Steuereinheit zur Überwachung der Betriebs- und Reserveflasche der Zweiflaschenanlage Caramatic BasicTwo, einsetzbar in Caravans und Motorcaravans sowie auf Booten. Die Zweiflaschenanlage Caramatic BasicTwo wechselt durch eine Regler- Umschaltautomatik automatisch von der leeren auf die volle Gasflasche.
