Montage an die Zweiflaschenanlage Caramatic BasicTwo
• DICHTHEITSKONTROLLE an den Anschlüssen durchführen (siehe Montage- und
Bedienungsanleitung „Zweiflaschenanlage Caramatic BasicTwo" Artikel-Nr. 02 018 51).

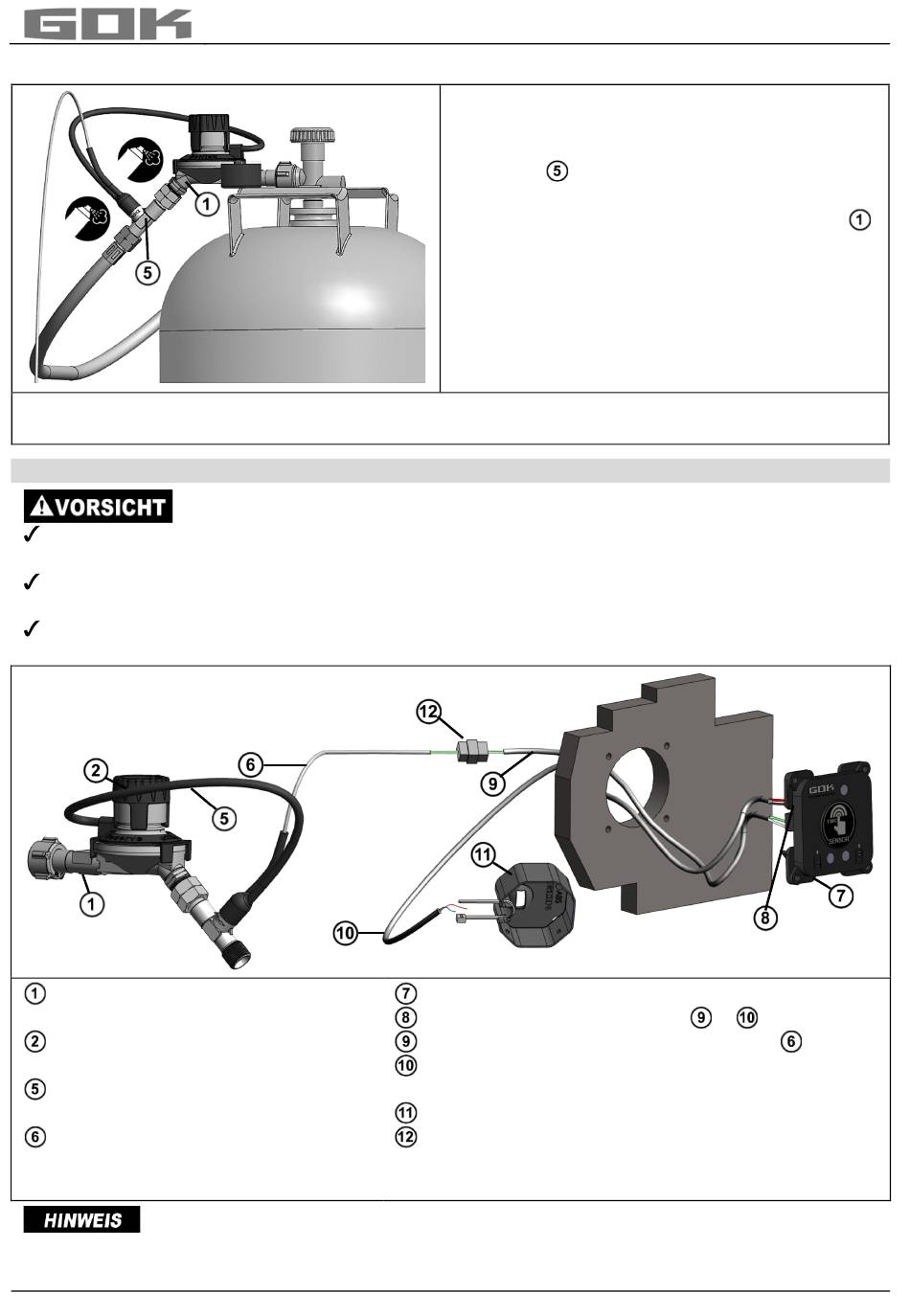

ELEKTRISCHER ANSCHLUSS

Für Anlagen in Verbindung mit explosionsgefährdeten Bereichen sind die dafür gültigen
nationalen Vorschriften und Errichtungsbestimmungen zu beachten!
Bei Instandsetzungen oder Änderungen von explosionsgeschützten Geräten sind die
nationalen Bestimmungen zu beachten.
Bei Instandsetzungen und Reparaturen dürfen nur Original-Ersatzteile verwendet
werden.
Umschaltregler der Zweiflaschen-
anlage Caramatic BasicTwo
Signalgeber für Fernanzeige
2-teilig (Ring und Kappe)
T-Stück mit Verbindungskabel
zwischen Druck- und Reedsensor
Anschlusskabel Signalgeber für
Fernanzeige vom Druck- und
Reedsensor
Nach EN 1648-1 oder EN 1648-2 Kapitel 6.1 Schutz der Plusleiter, ist in
maximal 1m Entfernung von der 12 V - Versorgung des Freizeitfahrzeuges eine Sicherung
(min. 1 A bis max. 3 A) vorzusehen, um das Anschlusskabel nicht zu überlasten.
Artikel-Nr. 71 392 50
• Mitteldruck-Schlauchleitung der
Zweiflaschenanlage Caramatic BasicTwo
mit Anschluss AG G 3/8-LH-ÜM an
T-Stück montieren, Anzugsmoment
15 Nm.
• Eingangsanschluss des Umschaltreglers
so an das Gasflaschenventil anschließen,
dass der Signalgeber oben ist.
• Anschluss nur von Hand, keine
Werkzeuge verwenden! (Linksgewinde!).
• Anschlüsse fest anziehen.
Informations- und Steuereinheit (Bedienpanel)
10-poliger Stecker an Kabel
Verbindungskabel für Anschlusskabel
Anschlusskabel für Anschluss an die
12 V - Versorgung des Freizeitfahrzeuges
Abdeckdose
Verbindung 3-poliger Stecker mit 3-poliger
Buchse, Verlängerung (siehe LISTE DER
ZUBEHÖRTEILE) möglich
Caramatic BasicControl
+
