Systembus-Schnittstelle; Busabschluss - BONFIGLIOLI Vectron ACTIVE CUBE Kurzanleitung

5
Die CAN-Anschaltung des Systembus ist physikalisch gemäß der ISO-DIS 11898
(CAN High Speed) ausgelegt. Die Bustopologie ist die Linienstruktur.
Der Frequenzumrichter unterstützt in der Standardausführung einen CAN-Protokoll-
Controller. Dieser darf entweder im Kommunikationsmodul CM-CAN mit CANopen
Schnittstelle oder in einem Erweiterungsmodul für den Systembus, wie beispielswei-
se im Erweiterungsmodul EM-RES-03, vorhanden sein.
Achtung: Der Einbau von zwei optionalen Komponenten mit CAN-Protokoll-
5.1

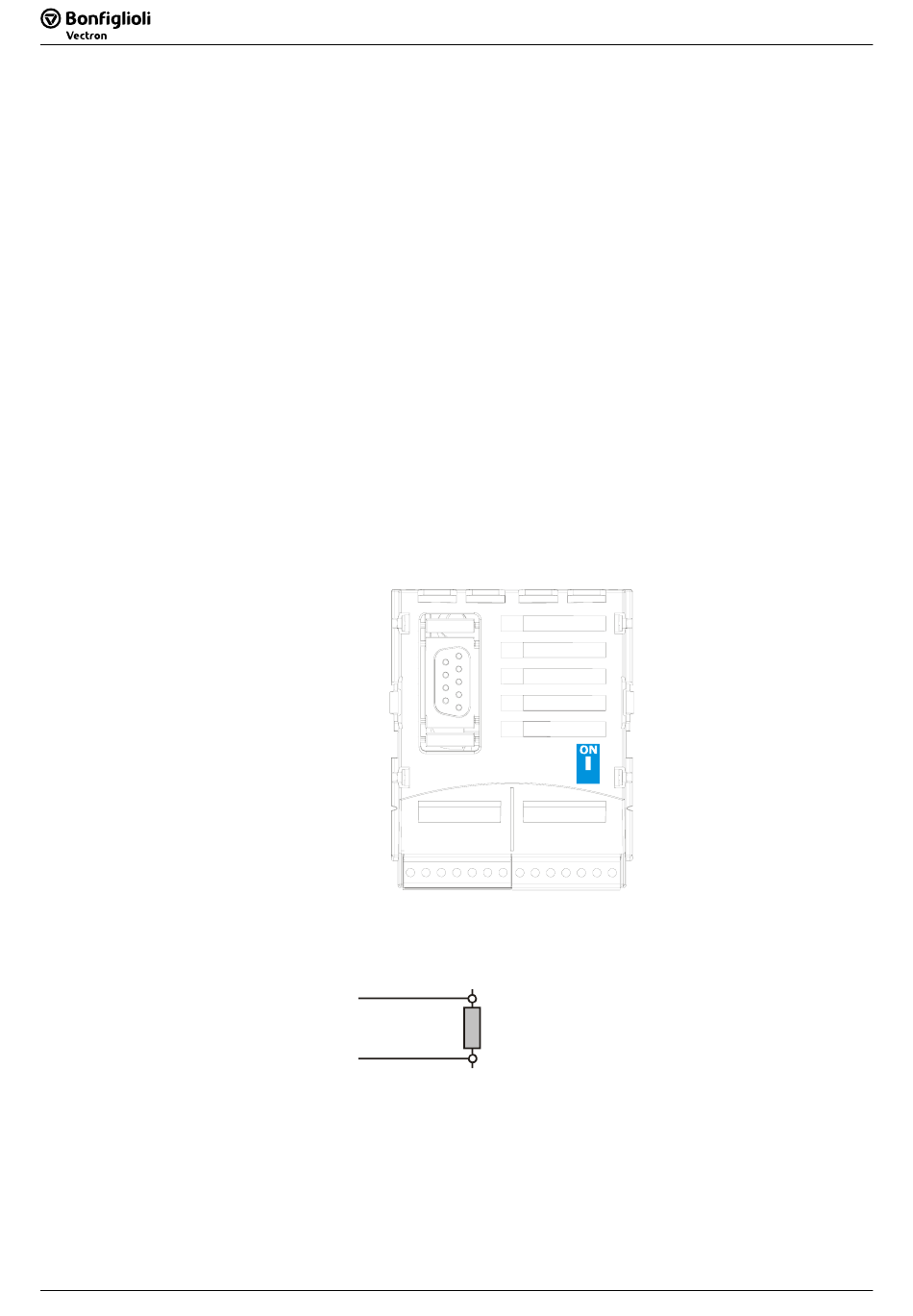

Der an einem Strang notwendige Busabschluss beim physikalisch ersten und letzten
Teilnehmer kann alternativ über den DIP-Schalter S1 auf dem Erweiterungsmodul
EM-RES-03 aktiviert werden.
−
•
Achtung: Die Werkseinstellung für den Busabschluss ist AUS (Schalter-
14
14

Systembus-Schnittstelle

Controller führt zu einer Deaktivierung der Systembus Schnittstelle im
Erweiterungsmodul EM-RES-03.

Busabschluss

S1 bildet den normalen passiven Abschluss.
Stellen Sie S1 auf ON für einen passiven Abschluss. Dies ist notwendig beim
ersten und letzten Teilnehmer.
stellung in unterer Position).
Datenleitung
Datenleitung
S1
CAN high (X410B.6)
120
CAN low (X410B.5)
passiv
EM-RES-03
EM-RES-03
