BONFIGLIOLI Vectron ACTIVE CUBE Kurzanleitung Seite 12

Das Erweiterungsmodul EM-RES-03 wird in einem Gehäuse für die Montage auf dem
unteren Steckplatz des Frequenzumrichters geliefert.
•
Vorsicht! Das Erweiterungsmodul EM-RES-03 (2) ist in einem Gehäuse vormontiert.
•
•
Nach Einschalten der Versorgungsspannung des Frequenzumrichters ist das Erweite-
rungsmodul EM-RES-03 betriebsbereit.
10
10

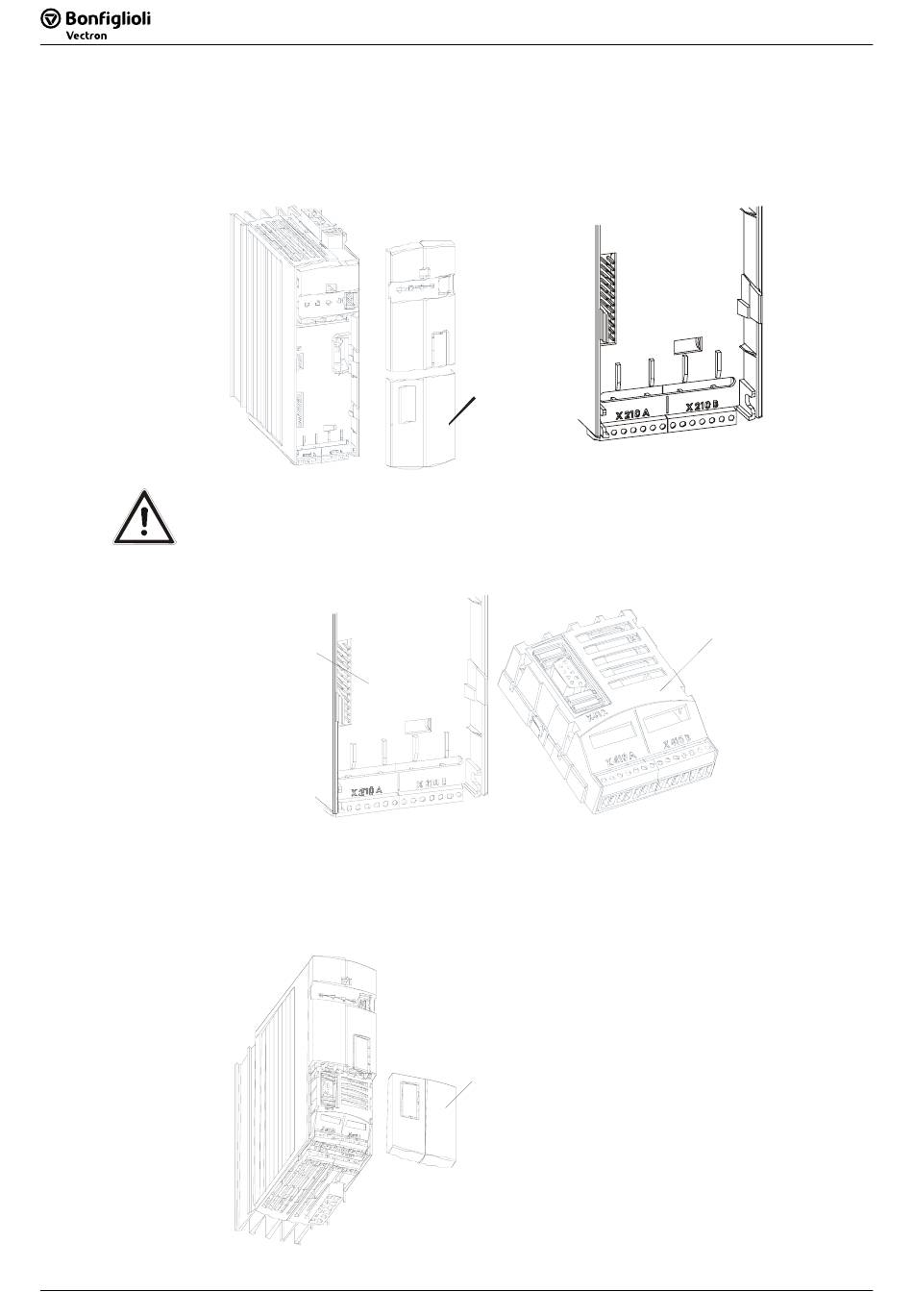

Die untere Abdeckung (1) des Frequenzumrichters entfernen.
Der Steckplatz für das Erweiterungsmodul EM-RES-03 wird zugänglich.
Die auf der Rückseite sichtbare Leiterkarte nicht berühren, da die Bauteile
beschädigt werden können.
Das Erweiterungsmodul EM-RES-03 (2) auf den Steckplatz (3) aufstecken.
3
Die untere Abdeckung (1) wieder aufsetzen.
Die Montage ist abgeschlossen.
1
1
EM-RES-03
EM-RES-03
2
