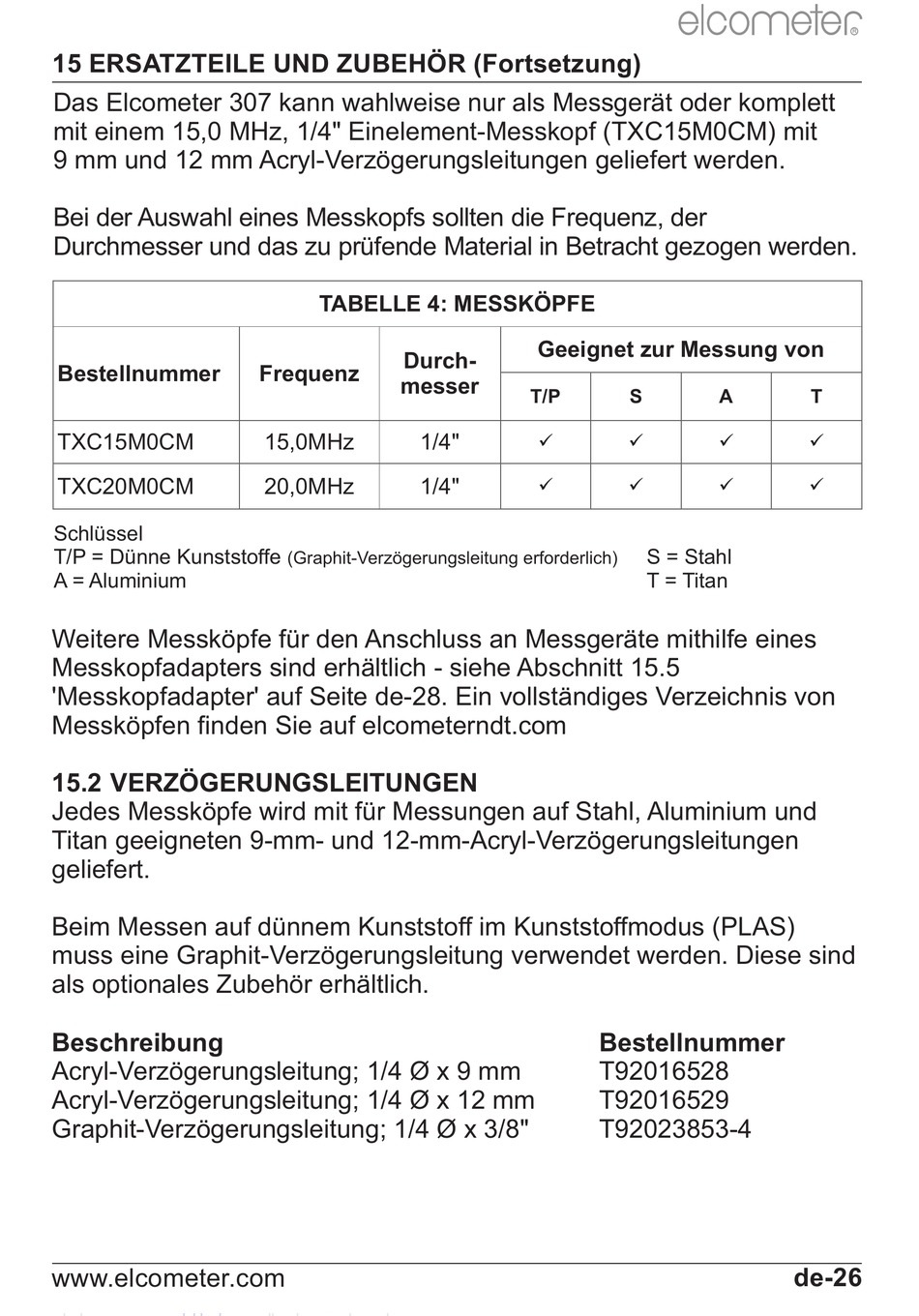

15 ERSATZTEILE UND ZUBEHÖR (Fortsetzung)
Das Elcometer 307 kann wahlweise nur als Messgerät oder komplett
mit einem 15,0 MHz, 1/4" Einelement-Messkopf (TXC15M0CM) mit
9 mm und 12 mm Acryl-Verzögerungsleitungen geliefert werden.
Bei der Auswahl eines Messkopfs sollten die Frequenz, der
Durchmesser und das zu prüfende Material in Betracht gezogen werden.
Bestellnummer
TXC15M0CM
TXC20M0CM
Schlüssel
T/P = Dünne Kunststoffe
A = Aluminium
Weitere Messköpfe für den Anschluss an Messgeräte mithilfe eines
Messkopfadapters sind erhältlich - siehe Abschnitt 15.5
'Messkopfadapter' auf Seite de-28. Ein vollständiges Verzeichnis von
Messköpfen finden Sie auf elcometerndt.com
15.2 VERZÖGERUNGSLEITUNGEN
Jedes Messköpfe wird mit für Messungen auf Stahl, Aluminium und
Titan geeigneten 9-mm- und 12-mm-Acryl-Verzögerungsleitungen
geliefert.
Beim Messen auf dünnem Kunststoff im Kunststoffmodus (PLAS)
muss eine Graphit-Verzögerungsleitung verwendet werden. Diese sind
als optionales Zubehör erhältlich.
Beschreibung
Acryl-Verzögerungsleitung; 1/4 Ø x 9 mm
Acryl-Verzögerungsleitung; 1/4 Ø x 12 mm
Graphit-Verzögerungsleitung; 1/4 Ø x 3/8"
www.elcometer.com
TABELLE 4: MESSKÖPFE
Durch-
Frequenz
messer
15,0MHz
1/4"
20,0MHz
1/4"
(Graphit-Verzögerungsleitung erforderlich)
Geeignet zur Messung von
T/P
S
S = Stahl
T = Titan
Bestellnummer
T92016528
T92016529
T92023853-4
R
A
T
de-26
