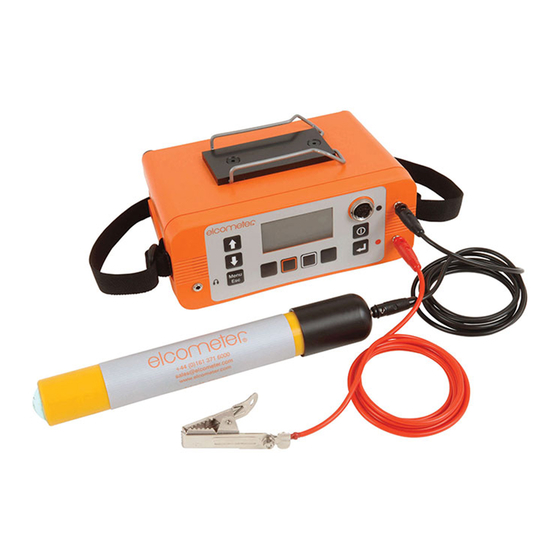

Elcometer 331 SH Bedienungsanleitung

Betondeckungsmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Elcometer 331
Betondeckungsmessgerät
Modell SH • Modell TH
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elcometer 331 SH

Inhaltszusammenfassung für Elcometer 331 SH

  • Seite 1 Elcometer 331 Betondeckungsmessgerät Modell SH • Modell TH Bedienungsanleitung...
  • Seite 2 Elcometer 331 Halbzellensonde Kupfer-Kupfer Sulfat (Cu-CuS04) www.elcometer.com/images/MSDS/elcometer_331_half_cell_copper.pdf Elcometer 331 Halbzellensonde Silber-Silber Chlorid (Ag-AgCI) www.elcometer.com/images/MSDS/elcometer_331_half_cell_silver.pdf Das Material-Sicherheitsdatenblatt für den Elcometer 331 Akku kann auf unserer Webseite heruntergeladen werden www.elcometer.com/images/MSDS/elcometer_331_battery_pack.pdf Alle anderen Markenzeichen werden anerkannt. © Copyright Elcometer Limited. 2009 - 2013.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kapitel Seite Über Ihr Betondeckungsmessgerät ......... . 1 Schnellstart .
  • Seite 4 12 Grenzen ............. . . 37 13 Statistische Funktionen .

  • Seite 5: Über Ihr Betondeckungsmessgerät

    Vielen Dank, dass Sie das Elcometer 331 Betondeckungsmessgerät gekauft haben! Willkommen bei Elcometer! Elcometer ist das weltweit führende Unternehmen in der Entwicklung, Herstellung und Vertrieb von Mess- und Prüfgeräten für Beton und Beschichtungen. Unsere Produktpalette für Beton beinhaltet eine umfassende Auswahl an Mess- und Prüfgeräten für Bauingenieure und Statiker.

  • Seite 6: Lieferumfang

    Software zur Berichterstellung und Vornahme von Einstellungen Halbzellen-Potentialmessung Druckmodus Ortung und Messung von Edelstrahlbewehrungen 1.2 Lieferumfang • Elcometer 331 Modell SH oder Modell TH Betondeckungsmessgerät • Verbindungskabel für die Sonde • Wiederaufladbarer Akkupack und Ladegerät (UK, EUR und US) • Kopfhörer •...

  • Seite 7: Schnellstart

    Bedienungsanleitung folgendermaßen angezeigt: MENÜ / EINSTELLUNGEN / SPRACHE Die Bedienungsanleitung enthält Abbildungen der Elcometer 331 Anzeigen, wobei die Einheiten auf Millimeter (mm) eingestellt sind. Ähnliche Anzeigen erhält man, wenn das Messgerät auf andere Einheiten, wie z. B. Inch, eingestellt ist.

  • Seite 8: Erste Schritte

    Baustelle vor Ort zu steigern, empfiehlt Elcometer einen Ersatzakkupack zu kaufen. Dieser kann dann während Sie mit dem Gerät messen aufgeladen werden. Um einen zusätzlichen Akkupack zu bestellen (siehe “Zubehör”, Seite 65) wenden Sie sich bitte an Elcometer oder einen Elcometer Partner in Ihrer Nähe.
  • Seite 9 Hauptstromverteilers! Verbindungen zu anderen Stromquellen wie z.B. Generatoren oder Gleichstrom-Wechselstrom-Konvertern können das Batterieladegerät, den Akku und / oder das Elcometer 331 beschädigen und die Garantie zum Erlöschen bringen! Batteriestandsanzeige Der Ladezustand der Batterie wird durch ein Symbol auf dem Display angezeigt: Symbol Ladezustand / Maßnahme...

  • Seite 10: Anschluss Der Sonde

    RSTE CHRITTE 3.2 Anschluss der Sonde Das Betondeckungsmessgerät muss ausgeschaltet sein, wenn die Sonde angeschlossen oder gewechselt wird. Schließen Sie die Sonde über das mitgelieferten Kabel an das Messgerät an. Das Anschlusskabel ist mit zwei Metallsteckern an den Enden ausgestattet. Um das Kabel anzuschließen, richten Sie den Stecker anhand der Nut am Stecker auf die jeweilige Buchse aus, drücken Sie den Stecker in die Buchse und arretieren ihn durch Drehen der Bajonettverriegelung.

  • Seite 11: Anschluss Von Halbzellensonden

    RSTE CHRITTE Tiefensonde und der THD-Messkopf sind etwas größer und können hier nicht eingesetzt werden. Die Messköpfe sind entsprechend beschriftet. Die Elcomaster Software zeigt den verwendeten Messkopf an (siehe Kapitel 3.2). 3.4 Anschluss von Halbzellensonden Schliessen Sie die Sonde und die Kabel wie abgebildet an. Der Messkopf kann gleichzeitig mit der Halbzellensonde an dem Gerät angeschlossen sein.

  • Seite 12: Die Steuerung

    RSTE CHRITTE 3.5 Die Steuerung Alle Funktionen des Betondeckungsmessgerätes können über die Funktionstasten der Haupteinheit gesteuert werden. Es gibt zwei Arten von Tasten: unveränderliche Funktionstasten und veränderliche Funktionstasten (Abb. 6) Scrollen durch Schaltet Gerät Menüs, Listen und Ein und Aus Messwerte.

  • Seite 13: Ein- Und Ausschalten Des Betondeckungsmessgerätes

    RSTE CHRITTE 3.6 Ein- und Ausschalten des Betondeckungsmessgerätes Hinweis : Wenn Sie das Messgerät zum ersten Mal in Betrieb nehmen, lesen Sie bitte “Sprachauswahl”, Seite 11. Um das Betondeckungsmessgerät einzuschalten drücken Sie bitte [ Um das Betondeckungsmessgerät auszuschalten bitte drücken und halten Sie [ ] für 2 Sekunden.
  • Seite 14 RSTE CHRITTE Messwertanzeige (während Messung der Betondicke) 1. Statistikanzeige (38) 9. Null Taste 2. Signalstärkeanzeige (18) 10. Größe Tasten 3. Losname / Zellenkoordinaten (40) 11. Messkopftyp (6) 4. Bewehrungsgröße / Nummer - Eingabe durch Anwender (26) 12. Betondeckung - autom. Einstellung (26) 5.

  • Seite 15: Sprachauswahl

    Rückseite des Messgerätes, unter der Abdeckungsklappe für die Schnittstelle, siehe Abb. 2 und Abb. 3 Seite 4. Diese 5-Pol RS232 Schnittstelle wird zusammen mit dem Datenübertragungskabel zum Anschluss des Elcometer 331 an einen PC verwendet. Ist das 331 an einen PC angeschlossen, so können Sie:...

  • Seite 16: Benutzung Des Kopfhörers

    RSTE CHRITTE • Individuell eingerichtete Bildschirmanzeigen auf das Gerät übertragen (siehe “Individueller Begrüßungsbildschirm”, Seite 62). • Messdaten auf einen PC oder Drucker übertragen (siehe “Messwerte auf einen Computer übertragen”, Seite 53). 3.10 Benutzung des Kopfhörers Um den Kopfhörer zu verwenden stecken Sie dessen Stecker in die mit gekennzeichnete 3,5 mm Buchse.

  • Seite 17: Die Menüs

    ENÜS 4 DIE MENÜS Um die verschiedenen Menüs zu erreichen drücken Sie die Menü-Funktionstaste. Um zum Ablesebildschirm zurück zu gelangen, drücken und halten Sie die Menü-Funktionstaste.
  • Seite 18 ENÜS 4.1 MENÜ DATENMENÜ ....Öffnet das Datenspeicher Menü ..Siehe 4.2 BELEUCHTUNG ... . Schaltet Hintergrundbeleuchtung an oder ab STATISTIK .

  • Seite 19: Statistik

    SONDEN-INFO ... . .Drücken Sie Eingabe um Technische Informationen über die Sonde zu erhalten KONTAKT ....Drücken Sie Eingabe um die Adresse von Elcometer Instruments und Ihres Händlers (falls eingestellt) anzuzeigen HILFE .

  • Seite 20: Einheiten

    ENÜS 4.9 ANZEIGEOPTIONEN GRAUSTUFE MIN/MAX ..Einstellen der Graustufe zwischen Min. und Max. Messwerten im Los GRAUSTUFEN GRENZWERTE Einstellen der Graustufen zwischen Min. und Max. Messswerten im Los GRENZWERTANZEIGE ..Anzeige auf weiß oder schwarz unterhalb einer einstellbaren Schwelle einstellen GRENZWERT EINSTELLEN .

  • Seite 21: Grenzwert Einstellen

    ENÜS 4.14 UHR UHR/ALARM EINSTELLEN ..Benutzen Sie die Rolltasten und die Links/Rechts Funktionstasten um Uhrzeit und Datum einzustellen und bestätigen Sie mit Eingabe DATUMS-FORMAT ..Öffnet das Datumsformat-Menü..Siehe 4.20 4.15 DATENAUSGANG BAUD RATE.

  • Seite 22: Ortung Von Bewehrungsstäben

    RTUNG VON EWEHRUNGSSTÄBEN einzustellen und bestätigen Sie mit Eingabe Siehe “Grenzen”, Seite 37 4.20 DATUMSFORMAT TT/MM/JJJJ....Mit Eingabe ein- oder ausschalten MM/TT/JJJJ....Mit Eingabe ein- oder ausschalten 4.21 BAUD RATE 1200 .

  • Seite 23: Bestimmung Von Zwei Bewehrungslagen

    RTUNG VON EWEHRUNGSSTÄBEN 5. Stellen Sie den Signalton auf Ortung - MENÜ / EINSTELLUNGEN / SIGNALTON EINSTELLEN / ORTUNG 6. Stellen Sie die Empfindlichkeit ein - Siehe “Einstellen der Empfindlichkeit”, Seite 35 7. Richten Sie die Sonde parallel zu den gesuchten Bewehrungsstäben aus. 8.
  • Seite 24 RTUNG VON EWEHRUNGSSTÄBEN • Die zweite Abtastung ortet die zweite (untere) Lage. zweite Abtastung erste Abtastung Abb. 10. Abtasten von Bewehrungsstäben gleichen Durchmessers Wenn die Stäbe der näher gelegenen Schicht dünner sind als die der tieferen Schichten (Abb. 11): Suchen Sie zuerst nach der tiefer gelegenen Schicht. Sie ergibt ein stärkeres Signal und wird am wenigsten von anderen Stäben beeinflusst.

  • Seite 25: Bestimmung Der Ausrichtung Eines Verstärkungsstabes

    RTUNG VON EWEHRUNGSSTÄBEN 5.4 Bestimmung der Ausrichtung eines Verstärkungsstabes 1. Bestimmen Sie die Position des Verstärkungsstabes - siehe “Eine einzelne Bewehrungsschicht orten”, Seite 18. 2. Halten Sie den Messköpf über den Stab. Verschieben Sie der Messköpf nach rechts und links und drehen Sie der Messköpf im und gegen den Uhrzeigersinn, bis das Signal am stärksten ist (Abb.

  • Seite 26: Oberflächliche Erfassung

    RTUNG VON EWEHRUNGSSTÄBEN 5.6 Oberflächliche Erfassung Wenn Sie Bewehrungsstäbe orten möchten, ist es von Vorteil die Betonoberfläche systematisch abzutasten. Die nachfolgende Vorgehensweise eignet sich gut um zwei rechtwinklig zueinander ausgerichtete Bewehrungen zu orten. 1. Halten Sie der Messköpf horizontal. Fahren Sie mit den Messköpf hoch und runter, um die (überwiegend) horizontal liegende Stäbe zu orten.

  • Seite 27: Messung Bedeckungstiefe

    ESSUNG EDECKUNGSTIEFE 6 MESSUNG BEDECKUNGSTIEFE Diese Kapitel erklärt wie Sie Ihr Betondeckungsmessgerätes einrichten und bedienen um die Dicke der Bedeckung über Bewehrungsstäben zu messen. 6.1 Bevor Sie anfangen • Benutzen Sie der richtige Messköpf? Siehe “Messköpf”, Seite 56. • Benötigen Sie statistische Funktionen? Siehe “Statistische Funktionen”, Seite 38.

  • Seite 28: Was Passiert Wenn Sie [Ð] Drücken

    ESSUNG EDECKUNGSTIEFE 9. Vergleichen Sie den Stabdurchmesser mit dem angezeigten Wert der automatischen Stabdurchmesserschätzung. Weichen die beiden Werte deutlich voneinander ab, brechen Sie die Bedeckungsmessung ab und messen Sie den Stabdurchmesser im orthogonal Modus - Siehe “messung des durchmessers von bewehrungsstäben (orthogonal)”, Seite 28. 10.

  • Seite 29: Genauigkeit

    ESSUNG EDECKUNGSTIEFE 6.4 Genauigkeit Die Bedeckungsmessung ist nur präzise wenn folgende Bedingungen erfüllt sind: • Das Messgerät wurde auf Null gestellt. • Der Messköpf befindet sich über der Mitte des Stabes. • Der Messköpf liegt parallel zum Stab. • Der Messköpf befindet sich nicht über oder neben anderen Stäben, welche die Messung beeinflussen könnten •...

  • Seite 30: Auswahl Des Stabdurchmessers Und Der Bewehrungsgüte

    USWAHL DES TABDURCHMESSERS UND DER EWEHRUNGSGÜTE 7 AUSWAHL DES STABDURCHMESSERS UND DER BEWEHRUNGSGÜTE Die verschiedenen Größen von Bewehrungsstäben sind im Messgerät hinterlegt. Die Abmessungen sind in vier Standardreihen gruppiert; Metrisch, Britisches Maßsystem, ASTM/ Kanadisch und Japanisch. Um die Stabgröße zu wählen, drücken Sie bei der Messwertanzeige die Taste STAB um zu der Stabgrößenwahl zu gelangen.
  • Seite 31 UTOMATISCHE ESTIMMUNG Die von der Automatik ermittelten Werte werden neben den normalen Messung in kleiner Schrift angezeigt. Stabdurchmesser Bedeckung Abb. 15. Automatische Durchmesser- und Bedeckungsbestimmung Sie müssen nichts einstellen um diese Funktion zu nutzen. Schalten Sie die Funktion lediglich nach Bedarf an und aus.

  • Seite 32: Messung Des Durchmessers Von Bewehrungsstäben (Orthogonal)

    4. Stellen Sie das Messgerät auf Ortung MENÜ / EINSTELLUNGEN / SIGNALTON EINSTELLEN / ORTUNG 5. Drücken Sie die GRÖßEN-Funktionstaste. Folgende Anzeige erscheint: 6. Stellen Sie die Empfindlichkeit ein - Siehe “Einstellen der Empfindlichkeit”, Seite 35. Messgerätemodus - nur für Elcometer 331 Modell BH verfügbar.
  • Seite 33 MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN ORTHOGONAL 7. Bestimmen Sie die exakte Lage und Ausrichtung des Bewehrungsstabes mit Hilfe der Töne, der LED-Leuchte und der Anzeige - Siehe “Ortung von Bewehrungsstäben”, Seite 18. 8. Positionieren Sie der Messköpf parallel und genau über dem Stab (Abb. 16). Das Tonsignal/ Signalstärkenanzeige haben ein Maximum erreicht.

  • Seite 34: Genauigkeit

    MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN ORTHOGONAL 12. Wenn Sie mit dem Wert zufrieden sind drücken Sie [ ] um diesen Durchmesser zu verwenden. Wenn Sie nicht mit den angezeigten Werten zufrieden sind drücken Sie [menu/ esc] um, ohne Änderungen vorzunehmen, wieder zur Ableseanzeige zu gelangen. Wenn die orthogonale Durchmesserbestimung nicht gelingt (z.B.

  • Seite 35: Fehler Vermeiden Bei Der Orthogonalen Durchmesserbestimmung

    MESSUNG DES DURCHMESSERS VON BEWEHRUNGSSTÄBEN ORTHOGONAL 9.4 Fehler vermeiden bei der orthogonalen Durchmesserbestimmung Diese Technik erhöht die Messgenauigkeit bei der orthogonalen Durchmesserbestimmung, wenn die benachbarten Balken einen angemessen großen Abstand haben, die Querverstrebungen jedoch eng beieinander liegen . Diese Situation zeigt Abbildung 18, wobei das X die Messposition markiert.

  • Seite 36: Messung Des Halbzellenpotentials

    ESSUNG DES ALBZELLENPOTENTIALS Trotzdem kann ein Vergleich von orthogonalen Messungen mit einer Standardtechnik zum auf Null- Stellen eine leicht pessimistische Einschätzung des möglichen Fehlers geben. 10 MESSUNG DES HALBZELLENPOTENTIALS Ihr Betondeckungsmessgerät besitzt die Fähigkeit das Halbzellenpotenzial einer Bewehrung zu messen. Hierfür wird eine elektrochemische Technik verwendet. Ihr Betondeckungsmessgerät arbeitet hier wie eine Art Voltmeter welches den Potenzialunterschied zwischen der Bewehrung in der Betonstruktur und einer Referenzelektrode (Halbzelle) die auf der Betonoberfläche platziert wurde, misst.

  • Seite 37: Was Passiert Wenn Enter [ ] Gedrückt Wird

    Gehen Sie zu “Die LOS Taste (Softkey)”, Seite 46 für weitere Informationen zur Navigation im Losmodus und zur Anzeige, Löschung, Überschreibung und Überspringen von Speicherplätzen während der Messwertaufnahme. 3. Das Elcometer 331 gibt einen Alarmton ab: Modell SH: • Einzelton - Messung durchgeführt •...

  • Seite 38: Messung Zelle-Zu-Zelle Statt Zelle-Zu-Stab

    In diesem Fall ist es möglich, zwei Halbzellensonden mit den Anschlüssen des Elcometer 331 zu verbinden. Eine Sonde wird fest auf dem Beton positioniert und die andere über dem Beton bewegt. Auf diese Weise kann die Oberfläche „vermessen“ werden.

  • Seite 39: Signalton Einstellen

    - / O IGNALTON RTUNGSMODUS MENÜ / EINSTELLUNGEN / ZU WENIG BETON SIGNALTON EINSTELLEN ORTUNG MAXPIP ZU WENIG BETON 11.1 Ortung In diesem Modus erhöht sich die Tonhöhe, wenn man näher an einen Verstärkungsstab kommt. Die Lautstärke kann eingestellt werden MENÜ...

  • Seite 40: Maxpip

    - / O IGNALTON RTUNGSMODUS Wenn die Empfindlichkeit komplett zurückgenommen wird, wird der Ortungston ausgeschaltet (und durch einen durchgestrichenen Lautsprecher auf der Anzeige dargestellt). Das Einstellen der Empfindlichkeit beeinflusst lediglich den Ortungston und die Helligkeit der LED-Leuchte, Messungen des Durchmessers und der Bedeckung bleiben davon unbeeinflusst.

  • Seite 41: Grenzen

    RENZEN Genauso kann es vorkommen, dass ein Stab (oder ein Spannkabel) in zu geringer Tiefe, falls der Durchmesser nicht richtig eingestellt ist, keinen Alarm auslöst. Es ist erwähnenswert, dass dies nicht der einzige Weg ist Stäbe mit zu geringer Bedeckung aufzuspüren.

  • Seite 42: Statistische Funktionen

    TATISTISCHE UNKTIONEN 13 STATISTISCHE FUNKTIONEN Ihr Betondeckungsmessgerät verfügt über viele Statistikfunktionen, welche direkt nach Aufnahme der Messungen eine statistische Auswertung vornehmen. Statistische Werte können auch für Messungen innerhalb eines Loses ermittelt und im selben Los gespeichert werden. Um einen Messwert während der Messung in die Statistik zu übernehmen, drücken Sie die Taste ENTER [ ].

  • Seite 43: Statistik

    TATISTISCHE UNKTIONEN Werte oberhalb oder unterhalb des Messbereichs, sowie leere Messungen werden bei der Berechnung des Durchschnittes, der Standardabweichung, des Variationskoeffizienten, sowie der niedrigsten und höchsten Messung nicht berücksichtigt (und auch nicht für die Anzahl mitgezählt). Um die Statistikfunktionen zu wählen, öffnen Sie bitte das Statistik-Menü. MENÜ...

  • Seite 44: Lose Und Messwertspeicher

    Es gibt zwei Arten von Losen: Lineare oder gerasterte. Welchen Lostyp Sie verwenden hängt vom Modell ab: • Elcometer 331 Modell SH - nur lineare Lose • Elcometer 331 TH - lineare und gerasterte Lose Anwender des Modells SH können ausschliesslich lineare Lose erstellen. Anwender des Modells TH müssen definieren ob ein Los linear (...

  • Seite 45: Rasterlose

    Hinweis : Die Bedienhinweise in Kapitel 14.2 beziehen sich ausschliesslich auf das Modell TH. Anwender des Modells SH können dieses zu einem Modell TH aufrüsten um diese Funktion zu nutzen. Kontaktieren Sie hierfür bitte Elcometer Limited. Rasterlose werden üblicherweise verwendet, wenn große Areale geprüft werden müssen.
  • Seite 46 OSE UND ESSWERTSPEICHER Tabelle 2 : Los beinhaltet Eingegeben durch Symbole Symbolbedeutung Typischer Inhalt Benut- Lostyp (Deckung oder Halbzelle) Losformat ( oder (Nur für SPALTEN (nx) Lose) (Nur für ZEILEN (ny) Lose) Anzahl der aufgenommenen Messungen (n) BAUSTELLE Hochbrücke LAGE Stadtzentrum AREAL AA/123/4-001...
  • Seite 47 Analyse am PC mittels der Covermaster Software miteinander zu verbinden. Soll ein neues Los mit einem bereits existierenden Namen oder gleichen Typs erstellt werden, gibt das Messgerät einen Signalton ab und kehrt zur Eingabemaske des Losnamens zurück. Hinweis: Spalten, Reihen- und Rasterabstand - nur Elcometer 331 TH Modell.

  • Seite 48: Speichern Von Messwerten

    OSE UND ESSWERTSPEICHER 14.4 Speichern von Messwerten Um die Speicherfunktion nutzen zu können ist es zunächst DATENSPEICHER notwendig den Umgang mit dem Datenspeicher zu verstehen. LOSMODUS VERLASSEN MENÜ / DATENSPEICHER NEUES LOS ÖFFNEN LOS ÖFFNEN Um ein Speicherlos verwenden zu können muss zunächst LOS KOPIEREN ein Los geöffnet oder angelegt werden - siehe 14.6 unten.

  • Seite 49: Los Kopieren / Losinhalt Kopieren

    OSE UND ESSWERTSPEICHER 3. Nullen Sie das Gerät falls erforderlich. 14.8 Los kopieren / Losinhalt kopieren Erstellt einen Klon (Kopie) eines existierenden Loses. Das Klonen eines Loses ermöglicht das Kopieren eines Loses (es wird alles ausser den Messwerten kopiert). Das Klonen wird üblicherweise vor Ort verwendet um neue Lose ohne Neueingabe von Losdetails wie Losname, den Name des Anwenders, des Kunden usw.

  • Seite 50: Grafik Los

    überschreiben von Messwerten. • überspringen von Speicherorten (nur TH Modelle), • und zur Messwertanzeige zurückkehren um weitere Messwerte im gleichen Los aufzunehmen. ae. ‘Grafik Los’ - nur Elcometer 331 TH Modelle. af. ‘Grafik Optionen’ - nur Elcometer 331 TH Modelle.

  • Seite 51: Eingeben Von Informationen In Die Kopfzeilen Von Losen

    OSE UND ESSWERTSPEICHER Drücken von LOS zeigt die Messwertrückschau. ANZEIGEN von Messwerten mittels der Pfeiltasten um in dem Inhalt eines Loses zu blättern. Drücken und halten Sie die Shift Taste [ ] und drücken eine der Pfeiltasten um schnell zum Anfang oder das Ende einer Abb.
  • Seite 52 OSE UND ESSWERTSPEICHER 1. Blättert aufwärts in alphanumerischen Zeichen. 2. Blättert abwärts alphanumerischen Zeichen. 3. Bewegt Cursor nach links. Gedrückt halten zum Löschen von Zeichen. 4. Wählt Zeichensatz (abc, ABC, 123, #$!, etc.) 5. Bewegt Cursor nach rechts. Gedrückt halten zum Löschen von Zeichen. 6.

  • Seite 53: Eine Übliche Inspektion Verwendung Von Rasterlosen Im Speicher

    Sie haben nun zwei Lose erstellt, beide mit dem gleichen Namen (001). Eines beinhaltet Betondeckungswerte, das Andere Halbzellenwerte. 8. Verbinden Sie das Elcometer 331 mit einem PC und übertragen die beiden Lose an die CoverMaster Software - siehe “Messwerte auf einen Computer übertragen”, Seite 53 9.

  • Seite 54: Grafische Lose

    TH Modell aufwerten. Bitte wenden Sie sich hierfür an Elcometer Limited. Ihr Elcometer 331 kann in seinem Display eine Art Karte anzeigen, auf dem die Messpunkte eines Loses dargestellt sind. So können verdächtige potentielle Korrosionsstellen schnell und sicher erkannt werden.

  • Seite 55: Grafik Optionen

    RAFISCHE 8.) Zoomfaktor 9.) Oberer Grenzwert 10.) Unterer Grenzwert 11.) Einheiten 12.) Betondeckung/Spannung (V) 13. Losbereich Verwenden Sie die Pfeile um den Cursor um die Anzeige zu bewegen: während der Cursor sich bewegt wird der gegenwärtige Speicherplatz und der Messwert in der rechten oberen Ecke des Displays angezeigt.

  • Seite 56: Messung Von Stahlgittern Und Verbundenen Stäben

    ESSUNG VON TAHLGITTERN UND VERBUNDENEN TÄBEN Abb. 26. Typische Schwellenanzeige (von Halbzellenpotenzial) 1. Heller Bereich ( ) - Messungen über dem Schwellenwert 2. Schwarzer Bereich ( ) - Messungen unter dem Schwellenwert 17 MESSUNG VON STAHLGITTERN UND VERBUNDENEN STÄBEN Die Vorgehensweisen um die Position und Bedeckung von Stahlgittern und verbundenen Stäben zu ermitteln sind gleich wie für einzelne Stäbe.

  • Seite 57: Messwerte Auf Einen Computer Übertragen

    ESSWERTE AUF EINEN OMPUTER ÜBERTRAGEN Sehr schwache Signale Wenn sich der Messköpf über dem Zentrum einer Schleife befindet ist die Signalstärke sehr gering. Abb. 28. Niedrige Signalstärke über dem Zentrum einer Schleife Normal starke Signale Wenn sich der Messköpf richtig mittig, an einem Stab ausgerichtet, an der Seite einer Schleife befindet, ist das Signal normal stark.
  • Seite 58 Baud Rate. Kann auf Werte zwischen 1200 und 19200 eingestellt werden. Der Standardwert ist 9600 Baud. RS232 Bit Image. Aktivieren/Deaktivieren über das Auswahlkästchen. Alle Bilder und Zeichen werden als Bit-Map ausgegeben. Dies ermöglicht das Drucken mit dem Elcometer Miniprinter ( siehe “Zubehör”, Seite 65) RS232 Text. Aktivieren/Deaktivieren über das Auswahlkästchen. Das Betondeckungsmessgerät sendet Standard ASCII Zeichen aus dem Curier New Schriftartenfont .
  • Seite 59 ESSWERTE AUF EINEN OMPUTER ÜBERTRAGEN Los Vorlagen Los Messungen ® CoverMaster Benutzeroberfläche, Anzeige von Messdaten ® CoverMaster Benutzeroberfläche, topografische Auswertung der Daten ® Abb. 30. Benutzen Sie CoverMaster um Ihr Betondeckungsmessgerät mit Ihrem Computer zu verbinden...

  • Seite 60: Messköpf

    3. Schalten Sie das Messgerät ein, und überprüfen Sie ob der Ablesebildschirm angezeigt wird. 19 MESSKÖPF Vier Messkopfmodelle sind für Ihr Elcometer 331 lieferbar: Standard, hochauflösend, Tiefen und Bohrlochsonde - siehe “Zubehör”, Seite 65 al. Die Abbildungen Abb. 30 und Abb. 31 zeigen ein Gitterlos. Gittermessungen sind nur mit dem Modell T...
  • Seite 61 ESSKÖPF Alle Messköpf sind vollständig austauschbar. Das Wechseln auf einen anderen Messköpftyp geht schnell und einfach. Schalten Sie dazu einfach das Messgerät aus, wechseln Sie der Messköpf, schalten Sie es wieder ein und stellen Sie es auf Null. Hochauflösende- Standard- Tiefensonde Bohrloch-Sonde Abb.
  • Seite 62 ESSKÖPF Sondenachse) vorgenommen werden - Abb. 33. Am Griff der Sonde befindet sich ein Schalter zum Auswählen des Suchfeldes. Abb. 33. Suchfelder der Bohrlochsonde Auf der Sonde befindet sich eine Skala mit einer Markierung alle 10 mm (0.5“). Benutzen Sie diese Skala um zu messen in welcher Tiefe sich die seitlich der Sonde liegenden Bewehrungsstäbe befinden.

  • Seite 63: Sondenverlängerung

    ESSKÖPF Nach Bewehrungsstäben oder Spannkanälen in Verlängerung des Bohrlochs suchen: Stellen Sie den Schalter auf frontales Suchfeld und schieben Sie die Sonde langsam in das Bohrloch. Abb. 34. Absuchen eines Bohrloches 19.1 Sondenverlängerung Dieses Zubehörteil erlaubt es dem Anwender auch an Stellen, welche normalerweise nur mit einer Leiter oder über ein Gerüst erreichbar sind, zu messen.

  • Seite 64: Halbzellensonden

    ALBZELLENSONDEN 20 HALBZELLENSONDEN Es sind zwei Typen von Halbzellensonden lieferbar. Diese können leicht durch ihre Farbe unterschieden werden: • Kupfer - Kupfersulfat (Cu-CuSO GELB • Silber - Silberchlorid (Ag-AgCI): BLAU 20.1 Sonde befeuchten Damit die Sonden korrekt funktionieren können, muss der Keramikkopf (die Elektrode) feucht sein. Um eine gut befeuchtete Sonde zu erhalten, tauchen Sie die Elektrode für zwei oder drei Minuten in Wasser.

  • Seite 65: Fehlermeldungen

    Elcometer wenden. Interner Fehler. Bitte an Elcometer zurückschicken*.. SRACHSPEICHER Software Fehler. Bitte an Elcometer zurückschicken*. * Nehmen Sie Kontakt mit Elcometer auf, oder Ihr Elcometer Händler organisiert eine Rücksendung. Abb. 35. Beispiel für eine Fehlermeldung - Daten von der Sonde...

  • Seite 66: Individueller Begrüßungsbildschirm

    Anschalten gezeigt wird. 22.1 Erstellen des Bildschirms 1. Downloaden Sie die Elcometer “Welcome Screen Wizard“ Software. Diese Software ist umsonst erhältlich bei den Downloads auf der Elcometer Webseite, www.elcometer.de 2. Verbinden Sie das Betondeckungsmessgerät mittels des Datentransferkabels mit dem Computer.

  • Seite 67: Aufrüstung Ihres Betondeckungsmessgerätes

    Auf der Rückseite dieser Betriebsanleitung • Im Internet unter www.elcometer.de 25 AUFRÜSTUNG IHRES BETONDECKUNGSMESSGERÄTES Anwender des 331 SH können Ihr Gerät zu einem Modell TH aufrüsten. Dies bringt Ihnen folgende Vorteile: • Speicher von bis zu 240.000 Messwerten in linearen oder gerasterten Losen.

  • Seite 68: Ähnliche Produkte

    Elcometer Beton Feuchtigkeitsmesser • Elcometer Betonprüfhämmer Für weitere Informationen kontaktieren Sie bitte Elcometer, Ihren Händler oder besuchen Sie unsere Webseite, www.elcometer.de an. Genauigkeitsangaben für die Tiefensonde wurden mit der Einstellung „hohe Zugebelastung“ und bei stabiler Temperatur (nach ca. 10 Minuten Einsatz) ermittelt.

  • Seite 69: Zubehör

    28 ZUBEHÖR Ihr Betondeckungsmessgerät ist mit allen Teilen ausgestattet die Sie benötigen um anfangen zu können. Die folgenden zusätzlich erhältlichen Zubehörteile sind bei Elcometer oder einem Elcometer Händler erhältlich. Um zu bestellen verwenden Sie bitte die hinter der Teilebeschreibung angegebene Bestellnummer.
  • Seite 70 NDEX 29 INDEX Abmessungen HILFE Akkupack Hintergrundbeleuchtung AKTUELLE STATISTIK Hochauflösende Sonde ALLE LOSE Alle Lose löschen Anschluss der Sonde INFOS ANZEIGEN INSTRUMENT MODUS ASTM/Kanadisch Auf Null-Stellen des Messgerätes Aufladen der Batterien Kopfhörer Außerhalb der Reichweite AUTO GRÖßENANZEIGE Lagerung LAUTSTÄRKE Batterien LCD Kontrasteinstellung Aufladen LED-Leuchte...

  • Seite 71: Index

    NDEX Raster lose RESET RS232 RS232 BIT IMAGE RS232 TEXT SCHNELLSTART Signalton SIGNALTON EINSTELLEN Speichern von Messwerten Stahlgitter STATISTIK 14, 39 STATISTIK IN GROß Statistik löschen Statistik wählen STATISTIKEN AKTIV Statistiken in Groß Stromversorgung 4, 64 Symbole Tiefensonde UNTERE GRENZE UNTERGRENZE Verpackung WARTUNG...
