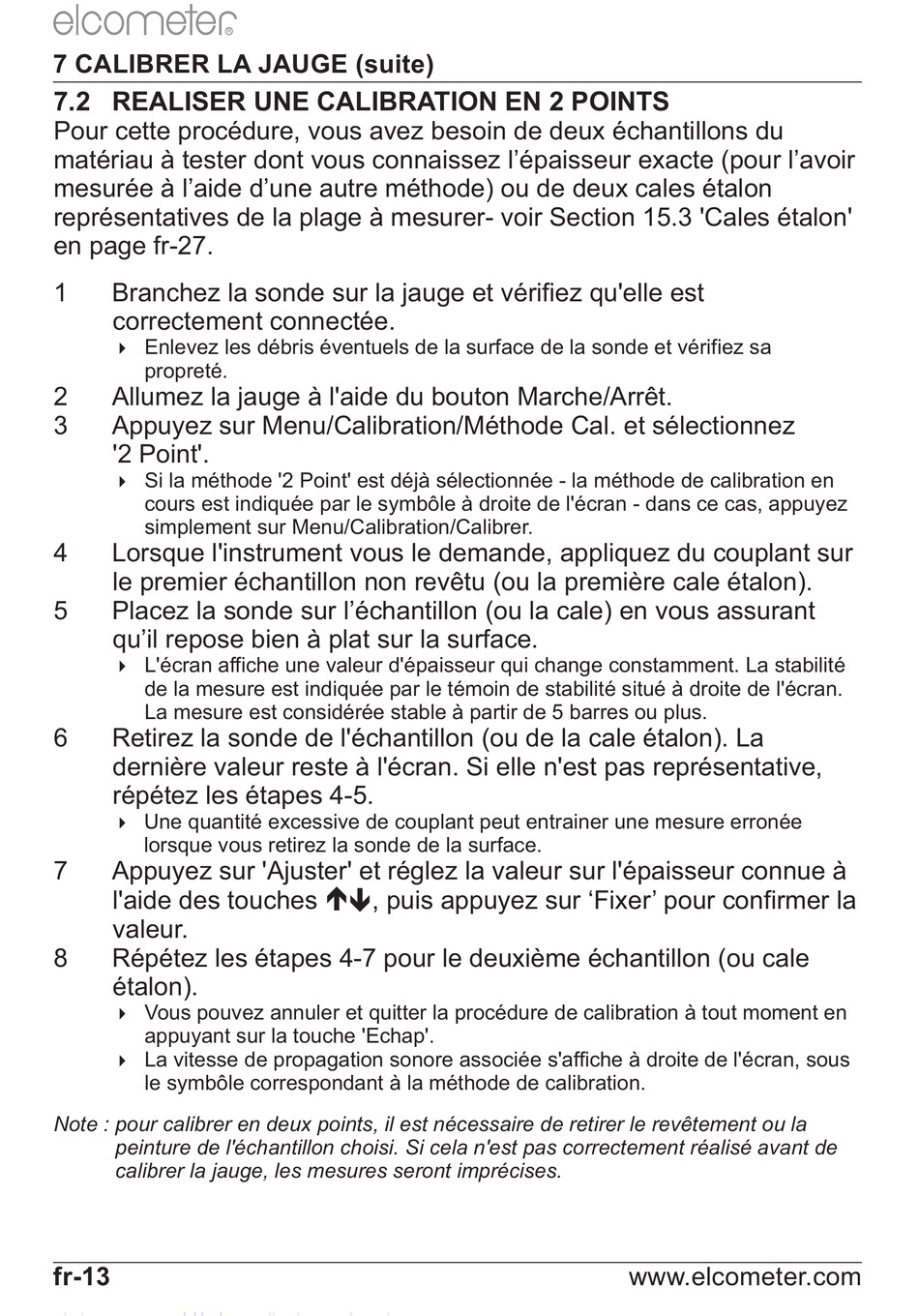

7 CALIBRER LA JAUGE (suite)
7.2 REALISER UNE CALIBRATION EN 2 POINTS
Pour cette procédure, vous avez besoin de deux échantillons du
matériau à tester dont vous connaissez l'épaisseur exacte (pour l'avoir
mesurée à l'aide d'une autre méthode) ou de deux cales étalon
représentatives de la plage à mesurer- voir Section 15.3 'Cales étalon'
en page fr-27.
1 Branchez la sonde sur la jauge et vérifiez qu'elle est
correctement connectée.
 Enlevez les débris éventuels de la surface de la sonde et vérifiez sa
propreté.
2 Allumez la jauge à l'aide du bouton Marche/Arrêt.
3 Appuyez sur Menu/Calibration/Méthode Cal. et sélectionnez
'2 Point'.
Si la méthode '2 Point' est déjà sélectionnée - la méthode de calibration en

cours est indiquée par le symbôle à droite de l'écran - dans ce cas, appuyez
simplement sur Menu/Calibration/Calibrer.
4 Lorsque l'instrument vous le demande, appliquez du couplant sur
le premier échantillon non revêtu (ou la première cale étalon).
5 Placez la sonde sur l'échantillon (ou la cale) en vous assurant
qu'il repose bien à plat sur la surface.
 L'écran affiche une valeur d'épaisseur qui change constamment. La stabilité
de la mesure est indiquée par le témoin de stabilité situé à droite de l'écran.
La mesure est considérée stable à partir de 5 barres ou plus.
6 Retirez la sonde de l'échantillon (ou de la cale étalon). La
dernière valeur reste à l'écran. Si elle n'est pas représentative,
répétez les étapes 4-5.
Une quantité excessive de couplant peut entrainer une mesure erronée

lorsque vous retirez la sonde de la surface.
7 Appuyez sur 'Ajuster' et réglez la valeur sur l'épaisseur connue à
l'aide des touches
valeur.
8 Répétez les étapes 4-7 pour le deuxième échantillon (ou cale
étalon).
 Vous pouvez annuler et quitter la procédure de calibration à tout moment en
appuyant sur la touche 'Echap'.
La vitesse de propagation sonore associée s'affiche à droite de l'écran, sous

le symbôle correspondant à la méthode de calibration.
Note : pour calibrer en deux points, il est nécessaire de retirer le revêtement ou la
peinture de l'échantillon choisi. Si cela n'est pas correctement réalisé avant de
calibrer la jauge, les mesures seront imprécises.
fr-13
R

, puis appuyez sur 'Fixer' pour confirmer la

