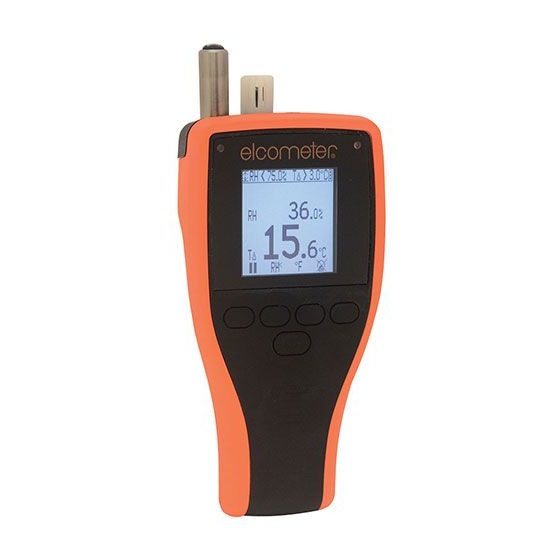

- Seite 1 Elcometer 309 Delta T Hygrometer User Guide...
-
Seite 2: Inhaltsverzeichnis
Additional Information ............6 www.elcometer.com... -
Seite 3: Gauge Overview And Box Contents
USB Power Socket Not used on this model 10. Part & Serial number label 11. Battery Cover 12. Wrist Strap Connection Box Contents • Elcometer 309 Delta T Hygrometer • Wrist strap • 2 x AA Batteries (LR6 1.5V) • User Guide •... -
Seite 4: Using The Gauge
Delta T (Surface Temperature - Dewpoint) (°C/°F) 9. Delta T Pass/Fail Backlight ON/OFF 10. Relative Humidity Pass/Fail Temperature Unit of Measurement (°C/°F) 11. Limit Relative Humidity (Definable) (RH) Multifunction Softkeys 12. Limit Delta T (Gauge Defined) :>3° C/>5° F (TΔ) www.elcometer.com... -
Seite 5: Taking A Reading
2. Select °C/°F as required 3. Place surface temperature probe tip on to substrate 4. Wait for readings to stabilise 5. Press hold button (II) 6. Review reading To take another reading press release button ( ) and repeat steps 3-6. www.elcometer.com... -
Seite 6: Limits
Δ and RH are displayed the green LED will only flash if both readings are within limits. Note: To switch off RH and RH limits press the softkey 5 SPARE PARTS & ACCESSORIES Protective Pouch T99921192 USB Power Cable T99921325 Wrist Strap T99916063 www.elcometer.com... -
Seite 7: Technical Specifications
RH Accuracy: Resolution: 0.1°C/0.1% Standards: The Elcometer 309 can be used in accordance with BS 7079-B4 and ISO 8502-4 7 MAINTENANCE & CARE For accurate readings keep your fingers away from, and avoid obstructing airflow through, the holes in the casing around the humidity and air temperature sensors. -
Seite 8: Additional Information
Users are responsible for selecting a battery appropriate to their operating temperature. Battery life (under average conditions): greater than 40 hours. Elcometer recommend annual recertification of this product dependent on frequency of use. For contact details of all Distributors or Service Centres please see www.elcometer.com. - Seite 9 Elcometer 309 Hygromètre à Delta T Guide de l’utilisateur www.elcometer.com...
- Seite 10 Information Complémentaire ............14 www.elcometer.com...
-
Seite 11: Presentation De La Jauge Et Contenu De La Mallette
N’existe pas sur ce modèle 10. Numéro de série 11. Couvercle des piles 12. Fixation de la dragonne Contenu de la mallette • Hygromètre Delta T Elcometer 309 • Dragonne • 2 piles AA (LR6 1,5V) • Guide de l’utilisateur •... -
Seite 12: Utilisation De La Jauge
Delta T (Température de surface - point de rosée) (°C/°F) 9. Delta T Accepté/Refusé Rétro-éclairage ON/OFF 10. Humidité Relative Accepté/Refusé (réglable) Unité de mesure de la température (°C/°F) 11. Humidité Relative limite (RH) Touches multifonctions 12. Delta T Limite (définie par la jauge) :>3°C/>5°F (TΔ) www.elcometer.com... -
Seite 13: Effectuer Une Mesure
3. Placer l’extrémité de la sonde sur le subtrat 4. Jusqu’ à la mesure se stabilise 5. Appuyer sur la touche Maintien (II) 6. Lire la mesure Pour faire une autre mesure, appuyer sur la touche Abandon ( et refaire les étapes 3 à 6. www.elcometer.com... -
Seite 14: Limites
Δ et HR sont affichés, la LED verte s’allume uniquement si les deux mesures sont hors limites. Note: pour désactiver HR et les limites HR, appuyer sur 5 PIÈCES DETACHÉES ET ACCESSOIRES Housse de protection T99921192 Câble USB T99921325 Dragonne T99916063 www.elcometer.com... -
Seite 15: Caracteristiques Techniques
(environ 20 minutes) pour s’acclimater à un environnement chaud ou froid. La norme ISO 9000, et d’autres procédures qualité exigent des calibrations régulières de la jauge, tout au long de sa vie. Pour les certifications, contacter Elcometer ou un revendeur local. Pour ne pas abimer la jauge : •... -
Seite 16: Information Complémentaire
La durée de vie moyenne des piles (dans des conditions normales d’utilisation) est supérieure à 40 heures. Elcometer recommande de procéder à une recertification annuelle de ce produit, selon la fréquence d’utilisation. Pour obtenir les coordonnées des distributeurs ou des centres de maintenance, voir notre site www.elcometer.com. - Seite 17 Elcometer 309 Delta T Hygrometer Benutzerhandbuch www.elcometer.com...
- Seite 18 Zusätzliche Informationen ............22 www.elcometer.com...
-
Seite 19: Geräteüberblick Und Lieferumfang
AN/AUS Taste USB Netzsteckdose Bei diesem Model nicht belegt 10. Artikel- und Seriennummer 11. Batteriefach 12. Schlaufe für den Handriemen Lieferumfang • Elcometer 309 Delta T Hygrometer • Handschlaufe • 2 x AA Batterien (LR6 1.5V) • Handbuch • Zertifikat •... -
Seite 20: Benutzung Des Messgerätes
8. Messung Halten /Lösen (II/ ) Delta T (Oberflächentemperatur - Taupunkt) (°C/°F) 9. Delta T Innerhalb/Außerhalb HintergrundbeleuchtungON/OFF 10. Relative Luftfeuchtigkeit Innerhalb/Außerhalb Tempertureinheit der Messung (°C/°F) 11. Limit Relative Luftfeuchtigkeit (Definiert) (RH) Multifunktionale Softkeys 12. Limit Delta T (Gerätedefiniert) :>3°C/>5°F (TΔ) www.elcometer.com... -
Seite 21: Eine Messung Vornehmen
3. Setzen Sie die Spitze der Oberflächentemperatursonde auf das Substrat 4. Konstant halten bis ein Messwert erscheint 5. Drücken Sie die Taste “HALTEN” (II) 6. Überprüfen Sie die Messung Um eine weiter Messung vorzunehmen drücken Sie kurz die Taste ) und wiederholen Schritt 3-6 www.elcometer.com... -
Seite 22: Limit
Δ und RH angezeigt werden, blinkt das grüne LED nur, wenn beide Werte innerhalb des Limits Anmerkung: liegen. Um RH und das RH Limit auszuschalten, drücken Sie di Taste Anmerkung: 5 ERSATZTEILE UND ZUBEHÖR Schutztasche T99921192 USB Anschlußkabel T99921325 Handgelenkriemen T99916063 www.elcometer.com... -
Seite 23: Technische Daten
Zeit (~20 Minuten) um sich zu aklimatiesieren, wenn es von einer kalten in eine warme Umgebung gebracht wird (oder umgekehrt). Eine regelmäßige Kalibrierung des Gerätes ist die Voraussetzung der ISO 9000 Norm und anderen Qualitätsvorschriften. Für Zertifizierungen wenden Sie sich bitte an Elcometer oder Ihren Lieferanten. Schäden vermeiden: •... -
Seite 24: Zusätzliche Informationen
Marke der Elcometer Limited, Edge Lane, Manchester, M43 6BU. United Kingdom. © Copyright Elcometer Limited 2010. Maße des Gerätes: 147 x 75 x 35mm (6.8 x 3 x 1.4”). Gewicht: 300g (10.5oz). Stromversorgung: Batterie/USB. Batterietyp 2 x AA/LR6 1.5V. Bitte beachten Sie, dass die mitgelieferten Batterien eine maximale Betriebstemperatur von 45°... - Seite 25 Elcometer 309 Higrómetro Delta T Guía de Usuario www.elcometer.com...
- Seite 26 Información Adicional ............30 www.elcometer.com...
-
Seite 27: Medidor Y Contenido De La Caja
10. Etiqueta de número de serie y de pieza 11. Cubierta de Pilas 12. Conector para correa de muñeca CONTENIDO DE LA CAJA • Higrómetro Delta T Elcometer 309 • Correa de Muñeca • Pilas 2 x AA (LR6 1.5V) •... -
Seite 28: Uso Del Medidor
3. Delta T (Temperatura Superficie- Punto de Rocío) (°C/°F) Delta T Pase/Falla 4. Luz de Fondo ENCENDIDO/APAGADO Humedad Relativa Pase/Falla 5. Unidad de Medición de Temperatura (°C/°F) Límite de Humedad Relativa (Definible) (HR) 6. Teclas de Función Múltiples Límite Delta T (Definido por Medidor) :>3°C/>5°F (TΔ) www.elcometer.com... -
Seite 29: Toma De Lecturas
3. Coloque la punta de la sonda de superficie sobre el sustrato 4. Espere a que la lectura se estabilise 5. Presione el botón retener(II) 6. Analice la lectura Para tomar otra lectura presione el botón liberar ( ) y repita los pasos del 1-6 www.elcometer.com... -
Seite 30: Límites
Δ y HR se muestran LED verde se encenderá solo si ambas lecturas están dentro de los límites. Nota: Para apagar HR y los límites de HR presione la tecla 5 PARTES Y ACCESORIOS Funda de protección T99921192 Cable de Corriente USB T99921325 Correa de Muñeca T99916063 www.elcometer.com... -
Seite 31: Especificaciones Técnicas
Verificaciones regulares de calibración durante la vida del medidor son un requerimiento de ISO 9000 y otros procedimientos de calidad. Para certificación contacte a Elcometer o a su proveedor. Para evitar daños: •... -
Seite 32: Información Adicional
La vida de la pila (Bajo condiciones comunes): mayor a 40 horas. Elcometer recomienda una recertificación anual de este producto dependiendo de la frecuencia de uso. Para información de contactos de todos los distribuidores o centros de servicio vea www.elcometer.com. - Seite 33 Elcometer 309 Delta T Hygrometer Gebruiksaanwijzing www.elcometer.com...
- Seite 34 Bijkomende Informatie ............38 www.elcometer.com...
-
Seite 35: Paklijst En Meter Overzicht
7. AAN/UIT toets 8. USB voeding stekker 9. Niet in gebruik op dit model 10. Artikel- & Serienummer label 11. Batterijklep 12. Polsbandhouder Paklijst • Elcometer 309 Delta T Hygrometer • Polsband • 2 x AA Batterijen (LR6 1.5V) • Gebruiksaanwijzing •... -
Seite 36: Aan De Slag
8. Meting bevriezen/laten (II/ ) Delta T (Oppervlaktetemperatuur - dauwpunt) (°C/°F) Delta T Pass/Fail Schermverlichting AAN/UIT 10. Relatieve vochtigheid Pass/Fail Meting temperatuureenheid (°C/°F) 11. Limiet Relatieve vochtigheid (Instelbaar) (RH) Multifunctie Softkeys 12. Limiet Delta T (vast ingesteld) :>3°C/>5.°F (TΔ) www.elcometer.com... -
Seite 37: Meten
2. Selecteer naar wens °C/°F 3. Plaats tip van oppervlaktetemperatuursonde tegen substraat 4. Wacht tot meting stabiel is 5. Druk hold toets (II) 6. Lees meting Druk op de release toets ( ) om een volgende meting te maken en herhaal stappen 3-6. www.elcometer.com... -
Seite 38: Limieten
RV aangeduid zijn flitst de groene LED enkel wanneer beide metingen binnen de limieten zijn. Opmerking: Druk op de softkey om de RV en RV limiten uit te schakelen 5 ONDERDELEN EN TOEBEHOREN Beschermhoes T99921192 USB voedingskabel T99921325 Polsband T99916063 www.elcometer.com... -
Seite 39: Technische Specificaties
U het van een koude naar een warme omgeving verplaatst en omgekeerd Een regelmatige calibratie controle van de meter is een vereiste in ISO 9000 en andere gelijkaardige normen. Neem voor certificatie contact op met Elcometer of uw plaatselijke verdeler Om schade te vermijden: •... -
Seite 40: Bijkomende Informatie
Elcometer Limited, Edge Lane, Manchester, M43 6BU, United Kingdom. © Copyright Elcometer Limited 2010. Afmetingen: 147 x 75 x 35mm (6.8 x 3 x 1.4”). Gewicht: 300g (10.5oz). Voeding: Batterij/USB. Batterij type 2 x AA/LR6 1.5V. Opmerking: de geleverde batterijen hebben een maximum werktemperatuur van 45°C (113°F). - Seite 41 Elcometer 309 T 湿度计 使用手册 www.elcometer.com...
- Seite 42 其他信息 ............... 46 www.elcometer.com...
-
Seite 43: 仪器特性和包装清单
仪器特性 表面温度探头 相对湿度探头 绿色指示灯 红色指示灯 显示屏 多功能软键盘 开 / 关 机键 USB 供电口 此型号无用 10. 零件号和序列号标签 11. 电池盖 12. 手腕带连接 包装清单 • Elcometer 309 T 湿度计 • 手腕带 • 2 x AAA 电池 • 使用手册 • 证书 • 带扣保护皮套 www.elcometer.com... -
Seite 44: 使用仪器
8. 数据锁定 / 解放 (°C/°F) 3.T( 表面温度和露点差值 ) 9. T 格 / 不合格 4. 背光灯开 / 关 10. 相对湿度 合格 / 不合格 (°C/°F) (RH) 5. 温度测量单位 11. 相对湿度限值 ( 可自定 ) (TΔ) 6. 多功能键 12. T 限值 ( 仪器设定 ) :>3° C/>5°F www.elcometer.com... - Seite 45 测量 1. 按开 / 关机键 2. 选择所需的温度单位 3. 将表面温度探头末端放置于基体上 4. 等待读数稳定 5. 按 “ 锁定 ” 按钮 6. 回顾读数 要再次获得读数，按 “ 解放 ” ( ) 按钮并重复步骤 3-6 www.elcometer.com...
-
Seite 46: 上下限值
相对湿度限值可显示出来并按以下方法设定 : 按 RH 键 设定所需的极限范围 按 OK 键继续或者按 ESC 键退出 当读数被锁定时 , 仪器将显示测定的数据是否在极限范围内 (II) 当绿灯闪烁 - 读数在极限范围之内 当红灯闪烁 - 读数在极限范围之外 备注 当测量 和 两个值时，只有当这两个数值同时在极限范围以内，绿灯才会闪烁。 Δ 备注 关闭 和 极限范围提示需按键 5 备件与附件 T99921192 保护皮套 USB 供电连接线 T99921325 T99916063 手腕带 www.elcometer.com... -
Seite 47: 技术参数
相对湿度精确度 : C/0.1% ° 执行标准 : Elcometer 309 遵从如下标准 BS 7079-B4 与 ISO 8502-4 7 保养及维护 要得到准确数据，应避免用手接触或阻挡气流通过覆盖探头部分的空隙之中。当仪器从寒冷的地方带到温 暖的地方 （反之亦然）时，需要大概 20 分钟的时间适应环境。 根据 ISO9000 与其他品质标准 , 仪器寿命期间应定时进行校准检查 . 出具证书请联系 Elcometer 或您的供 应商。 避免损坏 : • 当测量表面温度时，探头轻轻接触表面即可 - 切忌用大力 • 不要将表面温度探头拖在表面上 • 仪器应尽量远离涂料与污垢灰尘，因为这会影响湿度探头长期使用的准确性... -
Seite 48: 其他信息
8 其他信息 Elcometer 是英国 , 曼彻斯特 Elcometer Limited 公司的注册商标 . © Elcometer 公司版权所有 2010. 仪器尺寸 : 147 x 75 x 35mm (6.8 x 3 x 1.4”). 仪器重量：300g (10.5oz). 电源：电池 /USB. 池型号 2 x AA/LR6 1.5V 备注 : 随仪器供应的电池最高工作温度是 45°C(113°F). 用 如果超过此温度持续使用，可能需要更换另类电池 . 用户应适当地选用近于与仪器相...
