Inhaltszusammenfassung für Elcometer 270

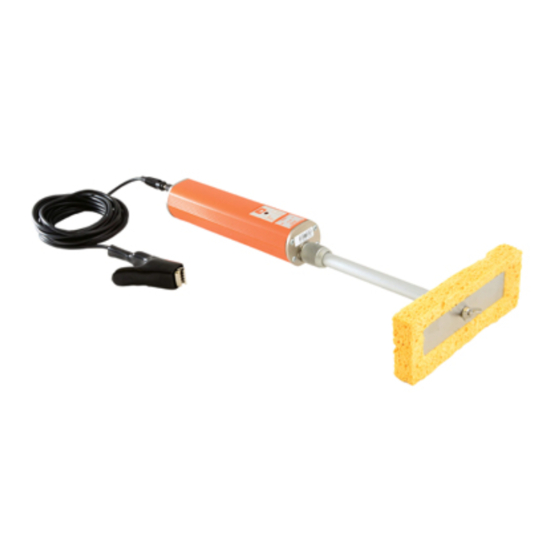

- Seite 1 Elcometer 270 Porensuchgerät Bedienungsanleitung...
- Seite 2 Niederspannungs-Stromversorgungsnetz verbunden sind, das Gebäude für den häuslichen Gebrauch versorgt. ist ein eingetragenes Markenzeichen der Elcometer Limited. Alle anderen Markenzeichen werden anerkannt. Ein Sicherheitsdatenblatt für das Benetzungsmittel (Kodak Photo-Flo™), das als Zubehör für das Elcometer 270 erhätlich ist, steht auf unserer Webseite zum Download bereit: www.elcometer.com/images/MSDS/elcometer_270_wetting_agent.pdf ©...
-
Seite 3: Inhaltsverzeichnis
INHALT Abschnitt Seite Über dieses Gerät ..............2 Erste Schritte. -
Seite 4: Über Dieses Gerät
Sondenschwamm über eine Pore bewegt wird, fließt Strom über die Flüssigkeit in der Pore zum darunter liegenden Substrat und über das Signalrückleitungskabel zurück zum Suchgerät. Dieser Stromfluss bewirkt einen akustischen Alarm und das Blinken der Alarm-LED. Das Elcometer 270 Porensuchgerät kann (je nach Modell) mit einer Prüfspannung von 9V, 67,5V und 90V arbeiten. - Seite 5 3 Batterien • Bedienungsanleitung Das Elcometer 270 Porensuchgerät ist in Karton verpackt. Stellen Sie bitte sicher, dass diese Verpackung umweltgerecht entsorgt wird. Nehmen Sie sich bitte Zeit, diese Bedienungsanleitung zu lesen, um die optimale Nutzung Ihres neuen Elcometer Porensuchgeräts zu gewährleisten. Wenden Sie sich bei etwaigen Fragen bitte an...
-
Seite 6: Erste Schritte
2 ERSTE SCHRITTE 2.1 EINLEGEN DER BATTERIEN 1. Schalten Sie das Gerät aus 2. Schrauben Sie die gerändelte Batterieabdeckung ab 3. Legen Sie drei Batterien unter Beachtung der korrekten Polarität ein 4. Bringen Sie die gerändelte Batterieabdeckung wieder an Alkalibatterien müssen Vermeidung Umweltverschmutzung... - Seite 7 Piepton, um den erfolgreichen Abschluss des Tests zu bestätigen. Prüfen Sie im unwahrscheinlichen Fall eines fehlgeschlagenen Kalibrierungstests die Batterien (siehe “Batteriezustand” auf Seite 4). Falls der Kalibrierungstest auch nach dem Einlegen neuer Batterien fehlschlägt, wenden Sie sich zum Wiederherstellen der korrekten Kalibrierung des Geräts an Elcometer oder Ihren örtlichen Händler.
-
Seite 8: Verwendung Des Suchgeräts
3 VERWENDUNG DES SUCHGERÄTS Schließen Sie das Signalrückleitungskabel mit der Krokodilklemme an einen unbeschichteten Teil des Metallsubstrats an. Befeuchten Schwamm a und b Leitungswasser Vor dem Einschalten des Gerätes sollte sich die Sonde in einiger Distanz von der zu prüfenden Fläche befinden. Warten Sie ca. -
Seite 9: Technische Daten
4 TECHNISCHE DATEN Bereich 300 µm (12 mil) 67,5V: 500 µm (20 mil) 90V: 500 µm (20 mil) Empfindlichkeit 9V: 90kΩ ± 5% 67,5V: 125kΩ ± 5% 90V: 400kΩ ± 5% Genauigkeit (aller Spannungen): ± 5% Betriebstemperatur: 0°C bis 50°C (32°F bis120°F) Abmessungen (nur Suchgerät): 210mm x 42mm x 37mm (8.3"... -
Seite 10: Ersatzteile Und Zubehör
5 ERSATZTEILE UND ZUBEHÖR Zur Erweiterung der Funktionalität Ihres Elcometer 270 Porensuchgeräts ist ein Sortiment von Ersatzteilen und optionalem Zubehör bei Ihrem örtlichen Elcometer Händler oder direkt von Elcometer erhältlich. Nehmen Sie zur Identifizierung der Teile auf die Nummern und Abbildungen auf den folgenden Seiten Bezug. - Seite 11 Ersatzteile und optionales Zubehör...
- Seite 12 Elcometer 270 mit 10m (32.5') Signalrückleitungskabel, Kabeltrommel und: • A - Standardschwammsonde mit Schwamm • B - Rollsonde mit Schwammrolle • C - Standardschwammsonde mit Schwamm und 420mm (16,5") Verlängerungsstück...
-
Seite 13: Wartung
Sondenzubehör sind ebenfalls erhältlich - siehe “Ersatzteile und Zubehör” auf Seite 8. Das Porensuchgerät enthält keine vom Benutzer wartbaren Teile. Im unwahrscheinlichen Fall eines Defekts sollte das Gerät an Ihren Elcometer Händler oder direkt an Elcometer eingesandt werden. Das Öffnen des Geräts resultiert im Erlöschen der Garantie. -
Seite 14: Verwandte Ausrüstung
7 VERWANDTE AUSRÜSTUNG Elcometer produziert neben dem Elcometer 270 Porensuchgerät ein breitgefächertes Sortiment zusätzlicher Beschichtungsprüfausrüstung. Benutzer des Elcometer 270 Porensuchgeräts könnten auch von den folgenden Elcometer Produkten profitieren: • Elcometer 236 DC Holiday Detektor • Elcometer 266 DC Holiday Detektor •...
