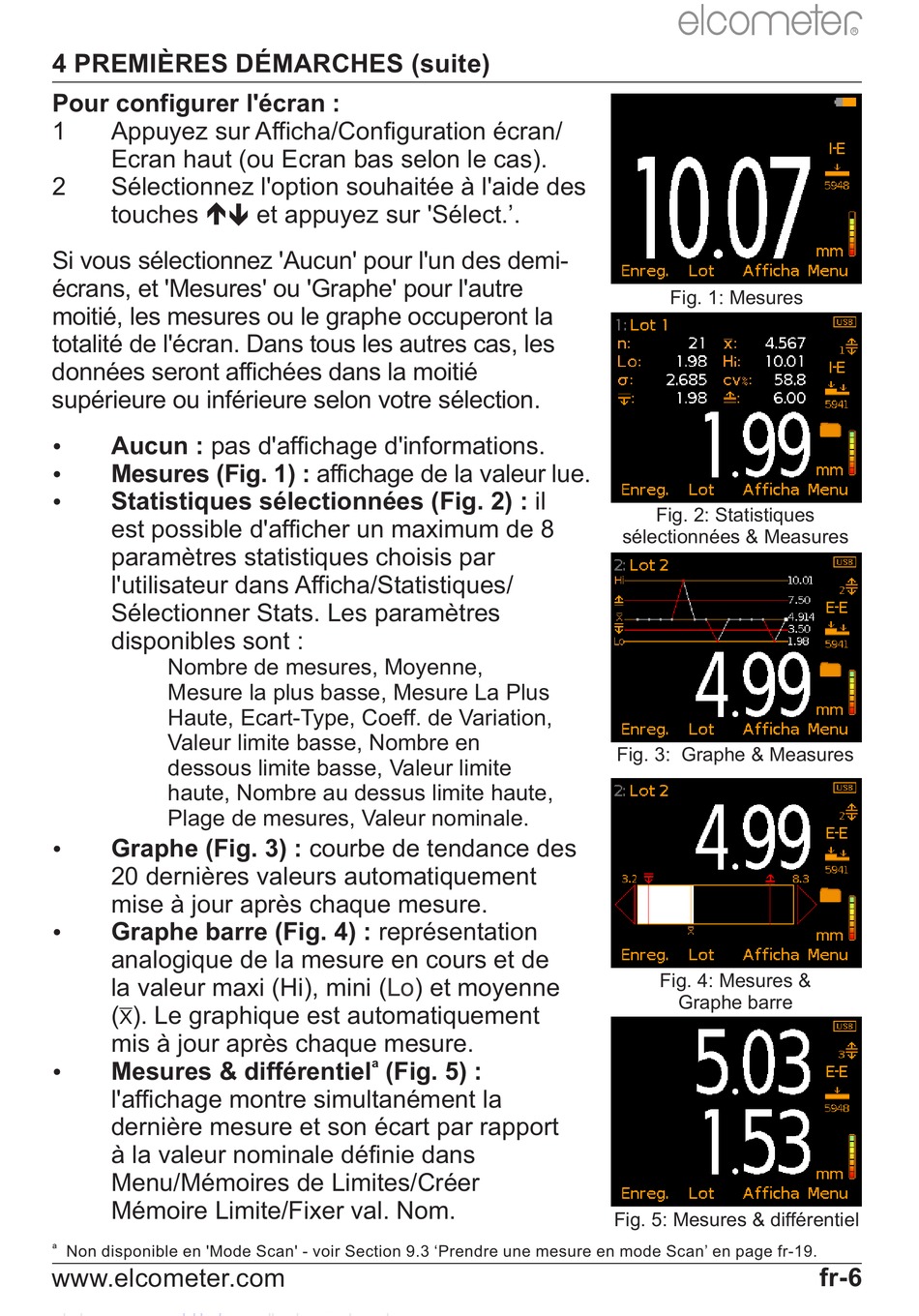

4 PREMIÈRES DÉMARCHES (suite)
Pour configurer l'écran :
1 Appuyez sur Afficha/Configuration écran/
Ecran haut (ou Ecran bas selon le cas).
2 Sélectionnez l'option souhaitée à l'aide des
 
touches
Si vous sélectionnez 'Aucun' pour l'un des demi-
écrans, et 'Mesures' ou 'Graphe' pour l'autre
moitié, les mesures ou le graphe occuperont la
totalité de l'écran. Dans tous les autres cas, les
données seront affichées dans la moitié
supérieure ou inférieure selon votre sélection.
Aucun : pas d'affichage d'informations.

Mesures (Fig. 1) : affichage de la valeur l ue.

Statistiques sélectionnées (Fig. 2) : il

est possible d'afficher un maximum de 8
paramètres statistiques choisis par
l'utilisateur dans Afficha/Statistiques/
Sélectionner Stats. Les paramètres
disponibles sont :
Nombre de mesures, Moyenne,
Mesure la plus basse, Mesure La Plus
Haute, Ecart-Type, Coeff. de Variation,
Valeur limite basse, Nombre en
dessous limite basse, Valeur limite
haute, Nombre au dessus limite haute,
Plage de mesures, Valeur nominale.
Graphe (Fig. 3) : courbe de tendance des

20 dernières valeurs automatiquement
mise à jour après chaque mesure.
Graphe barre (Fig. 4) : représentation

analogique de la mesure en cours et de
la valeur maxi (Hi), mini (
( ). Le graphique est automatiquement
X
mis à jour après chaque mesure.
Mesures & différentiel (Fig. 5) :

l'affichage montre simultanément la
dernière mesure et son écart par rapport
à la valeur nominale définie dans
Menu/Mémoires de Limites/Créer
Mémoire Limite/Fixer val. Nom.
a
Non disponible en 'Mode Scan' - voir Section 9.3 'Prendre une mesure en mode Scan' en page fr-19.
www.elcometer.com
et appuyez sur 'Sélect.'.
Lo ) et moyenne
a
Fig. 1: Mesures
Fig. 2: Statistiques
sélectionnées & Measures
Fig. 3: Graphe & Measures
Fig. 4: Mesures &
Graphe barre
Fig. 5: Mesures & différentiel
R
fr-6
