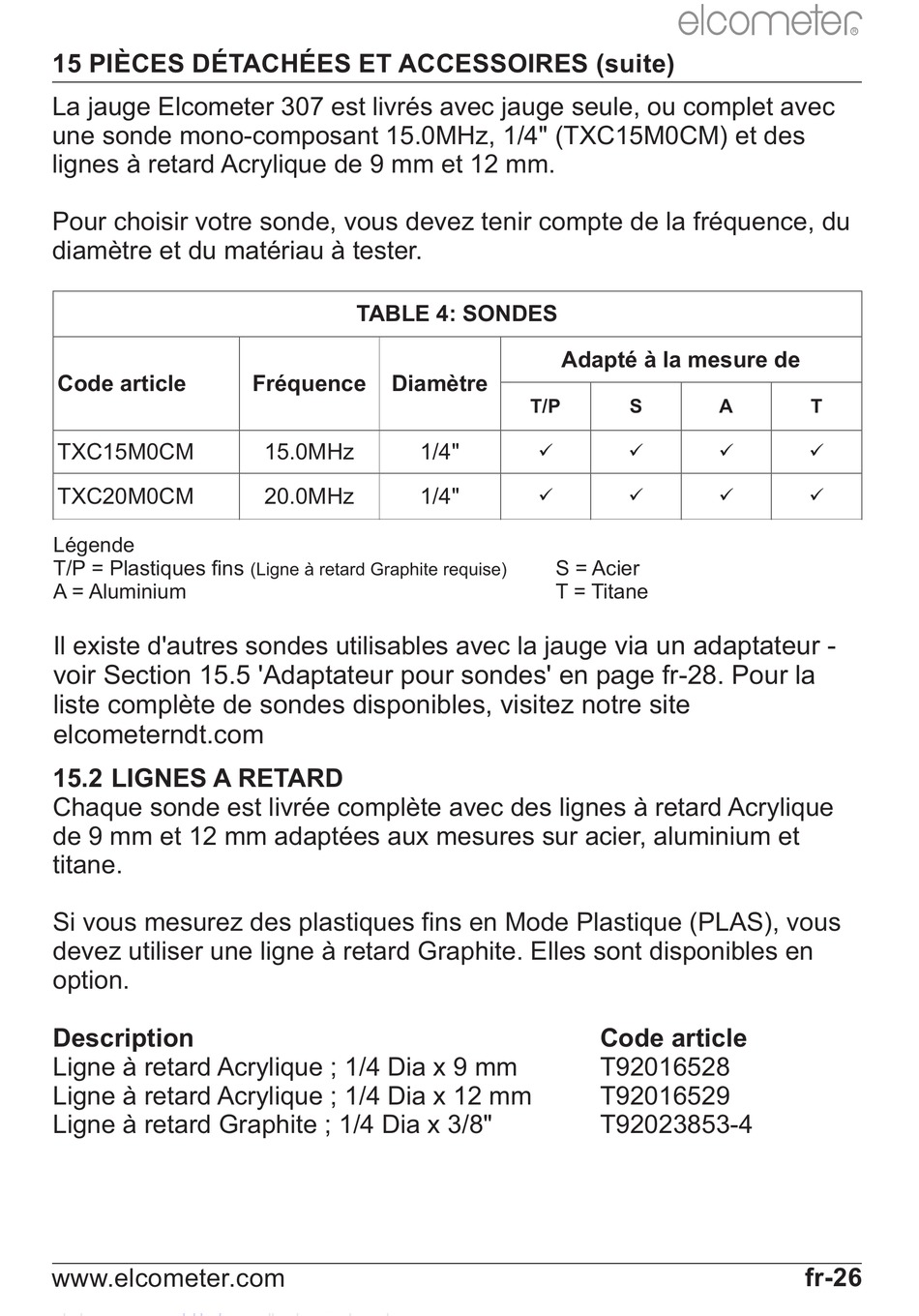

Elcometer 307 Gebrauchsanleitung Seite 59

15 PIÈCES DÉTACHÉES ET ACCESSOIRES (suite)
La jauge Elcometer 307 est livrés avec jauge seule, ou complet avec
une sonde mono-composant 15.0MHz, 1/4" (TXC15M0CM) et des
lignes à retard Acrylique de 9 mm et 12 mm.
Pour choisir votre sonde, vous devez tenir compte de la fréquence, du
diamètre et du matériau à tester.
Code article
TXC15M0CM
TXC20M0CM
Légende
T/P = Plastiques ns
A = Aluminium
Il existe d'autres sondes utilisables avec la jauge via un adaptateur -
voir Section 15.5 'Adaptateur pour sondes' en page fr-28. Pour la
liste complète de sondes disponibles, visitez notre site
elcometerndt.com
15.2 LIGNES A RETARD
Chaque sonde est livrée complète avec des lignes à retard Acrylique
de 9 mm et 12 mm adaptées aux mesures sur acier, aluminium et
titane.
Si vous mesurez des plastiques fins en Mode Plastique (PLAS), vous
devez utiliser une ligne à retard Graphite. Elles sont disponibles en
option.
Description
Ligne à retard Acrylique ; 1/4 Dia x 9 mm
Ligne à retard Acrylique ; 1/4 Dia x 12 mm
Ligne à retard Graphite ; 1/4 Dia x 3/8"
www.elcometer.com
TABLE 4: SONDES
Fréquence Diamètre
15.0MHz 1/4"
20.0MHz 1/4"
(Ligne à retard Graphite requise)
Adapté à la mesure de
T/P S
 
 
S = Acier
T = Titane
Code article
T92016528
T92016529
T92023853-4
R
A T
 
 
fr-26
