Elcometer 307 Gebrauchsanleitung Seite 135

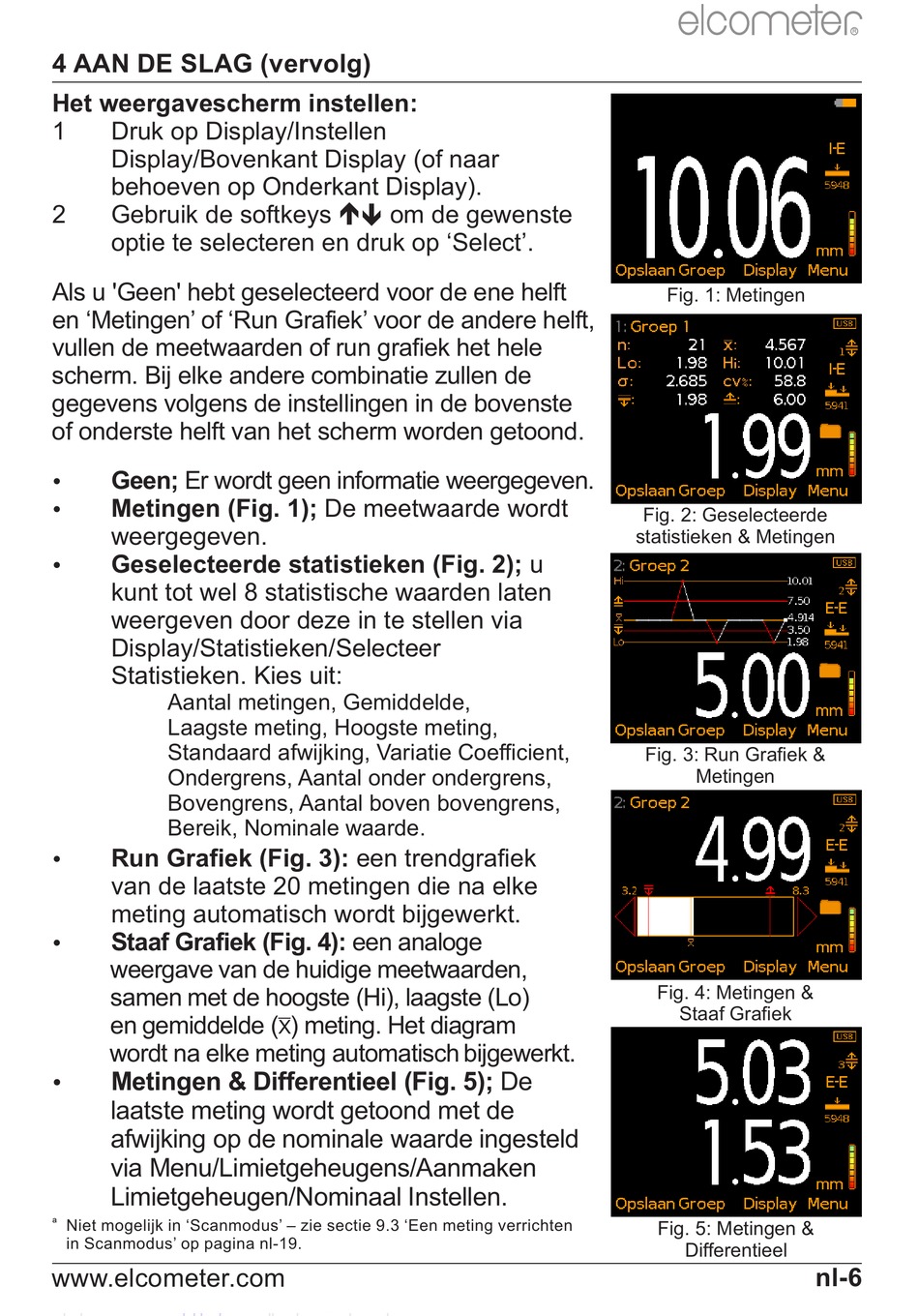

4 AAN DE SLAG (vervolg)
Het weergavescherm instellen:
1 Druk op Display/Instellen
Display/Bovenkant Display (of naar
behoeven op Onderkant Display).
2 Gebruik de softkeys
optie te selecteren en druk op 'Select'.
Als u 'Geen' hebt geselecteerd voor de ene helft
en 'Metingen' of 'Run Grafiek' voor de andere helft,
vullen de meetwaarden of run grafiek het hele
scherm. Bij elke andere combinatie zullen de
gegevens volgens de instellingen in de bovenste
of onderste helft van het scherm worden getoond.
Geen; Er wordt geen informatie weergegeven.

Metingen (Fig. 1); De meetwaarde wordt

weergegeven.
Geselecteerde statistieken (Fig. 2); u

kunt tot wel 8 statistische waarden laten
weergeven door deze in te stellen via
Display/Statistieken/Selecteer
Statistieken. Kies uit:
Aantal metingen, Gemiddelde,
Laagste meting, Hoogste meting,
Standaard afwijking, Variatie Coefficient,
Ondergrens, Aantal onder ondergrens,
Bovengrens, Aantal boven bovengrens,
Bereik, Nominale waarde.
Run Grafiek (Fig. 3): een trendgrafiek

van de laatste 20 metingen die na elke
meting automatisch wordt bijgewerkt.
Staaf Grafiek (Fig. 4): een analoge

weergave v an de huidige meetwaarden,
samen m et de hoogste (Hi), laagste (Lo)
en g emiddelde (
w ordt na elke meting automatisch b ijgewerkt.
Metingen & Differentieel (Fig. 5); De

laatste meting wordt g etoond met de
afwijking op de n ominale waarde i ngesteld
via Menu/Limietgeheugens/A anmaken
Limietgeheugen/Nominaal I nstellen.
a
Niet mogelijk in 'Scanmodus' – zie sectie 9.3 'Een meting verrichten
in Scanmodus' op pagina nl-19.
www.elcometer.com
 
om de gewenste
) meting. Het diagram
X
Fig. 1: Metingen
Fig. 2: Geselecteerde
statistieken & Metingen
Fig. 3: Run Graek &
Metingen
Fig. 4: Metingen &
Staaf Graek
Fig. 5: Metingen &
Differentieel
R
nl-6
