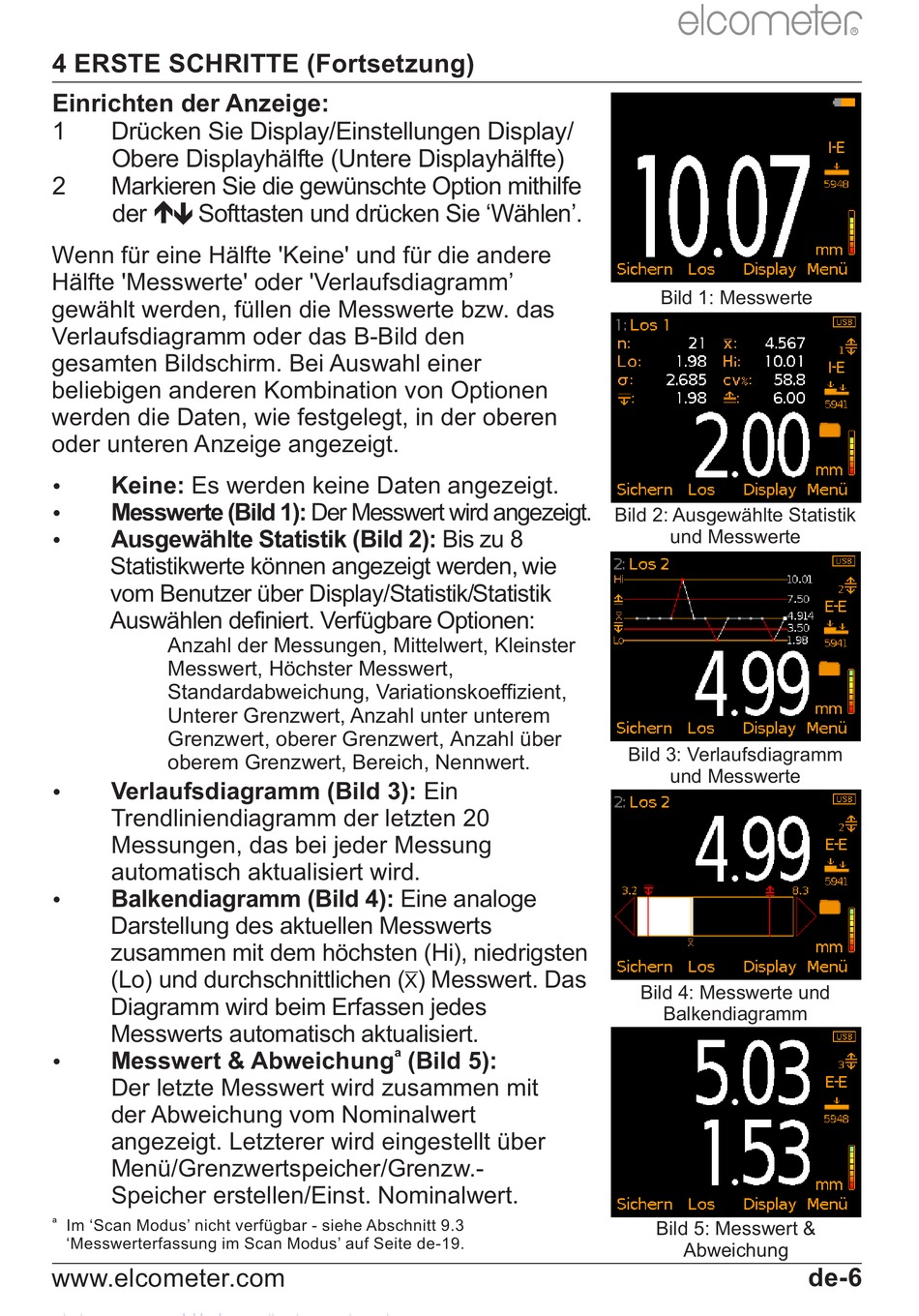

4 ERSTE SCHRITTE (Fortsetzung)
Einrichten der Anzeige:
1 Drücken Sie Display/Einstellungen Display/
Obere Displayhälfte (Untere Displayhälfte)
2 Markieren Sie die gewünschte Option mithilfe
 
der Softtasten und drücken Sie 'Wählen'.
Wenn für eine Hälfte 'Keine' und für die andere
Hälfte 'Messwerte' oder 'Verlaufsdiagramm'
gewählt werden, füllen die Messwerte bzw. das
Verlaufsdiagramm oder das B-Bild den
gesamten Bildschirm. Bei Auswahl einer
beliebigen anderen Kombination von Optionen
werden die Daten, wie festgelegt, in der oberen
oder unteren Anzeige angezeigt.
Keine: Es werden keine Daten angezeigt.

Messwerte (Bild 1): Der Messwert wird angezeigt.

Ausgewählte Statistik (Bild 2): Bis zu 8

Statistikwerte können angezeigt werden, w ie
vom Benutzer über Display/Statistik/S tatistik
Auswählen definiert. Verfügbare O ptionen:
Anzahl der Messungen, Mittelwert, Kleinster
Messwert, Höchster Messwert,
Standardabweichung, Variationskoeffizient,
Unterer Grenzwert, Anzahl unter unterem
Grenzwert, oberer Grenzwert, Anzahl über
oberem Grenzwert, Bereich, Nennwert.
Verlaufsdiagramm (Bild 3): Ein

Trendliniendiagramm der letzten 20
Messungen, das bei jeder Messung
automatisch aktualisiert wird.
Balkendiagramm (Bild 4): Eine a naloge

Darstellung des aktuellen M esswerts
zusammen mit dem höchsten ( Hi), n iedrigsten
(Lo) und d urchschnittlichen (
Diagramm wird beim E rfassen jedes
Messwerts automatisch a ktualisiert.
Messwert & Abweichung (Bild 5):

Der letzte Messwert wird zusammen mit
der Abweichung vom Nominalwert
angezeigt. Letzterer wird eingestellt über
Menü/Grenzwertspeicher/ Grenzw.-
Speicher erstellen/Einst. Nominalwert.
a
Im 'Scan Modus' nicht verfügbar - siehe Abschnitt 9.3
'Messwerterfassung im Scan Modus' auf Seite de-19.
www.elcometer.com
) M esswert. Das
X
a
Bild 1: Messwerte
Bild 2: Ausgewählte Statistik
und Messwerte
Bild 3: Verlaufsdiagramm
und Messwerte
Bild 4: Messwerte und
Balkendiagramm
Bild 5: Messwert &
Abweichung
