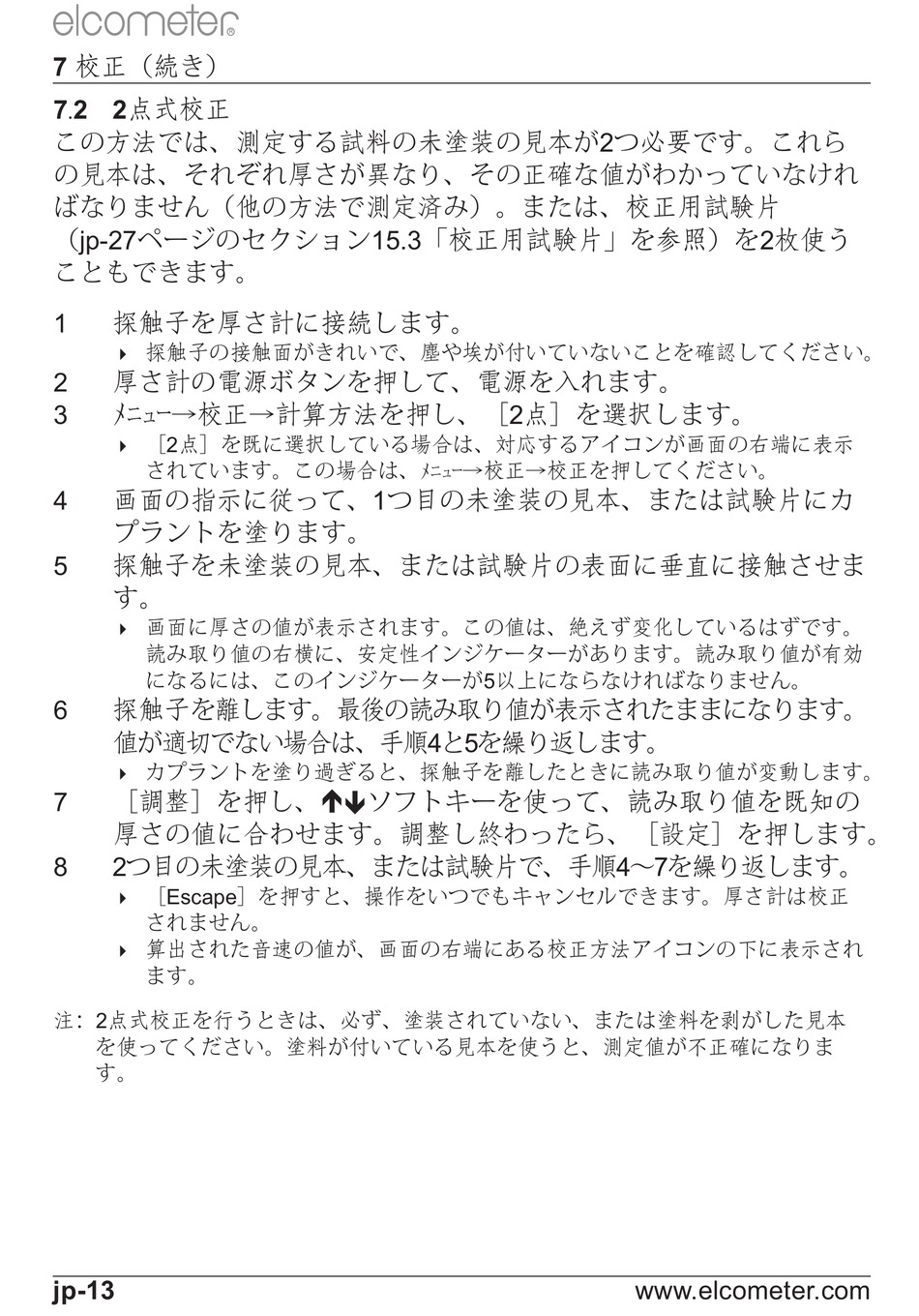

7 校正（続き）
7.2 2点式校正
この⽅法では、測定する試料の未塗装の⾒本が2つ必要です。これら
の⾒本は、それぞれ厚さが異なり、その正確な値がわかっていなけれ
ばなりません（他の⽅法で測定済み）。または、校正⽤試験⽚
（jp-27ページのセクション15.3「校正⽤試験⽚」を参照）を2枚使う
こともできます。
探触⼦を厚さ計に接続します。
1
探触⼦の接触⾯がきれいで、塵や埃が付いていないことを確認してください。
厚さ計の電源ボタンを押して、電源を⼊れます。
2
ﾒﾆｭｰ
→校正→計算⽅法を押し、［2点］を選択します。
3
［2点］を既に選択している場合は、対応するアイコンが画⾯の右端に表⽰
されています。この場合は、ﾒﾆｭｰ→校正→校正を押してください。
画⾯の指⽰に従って、1つ⽬の未塗装の⾒本、または試験⽚にカ
4
プラントを塗ります。
探触⼦を未塗装の⾒本、または試験⽚の表⾯に垂直に接触させま
5
す。
画⾯に厚さの値が表⽰されます。この値は、絶えず変化しているはずです。
読み取り値の右横に、安定性インジケーターがあります。読み取り値が有効
になるには、このインジケーターが5以上にならなければなりません。
探触⼦を離します。最後の読み取り値が表⽰されたままになります。
6
値が適切でない場合は、⼿順4と5を繰り返します。
カプラントを塗り過ぎると、探触⼦を離したときに読み取り値が変動します。
［調整］を押し、
7
厚さの値に合わせます。調整し終わったら、［設定］を押します。
8
2つ⽬の未塗装の⾒本、または試験⽚で、⼿順4～7を繰り返します。
［Escape］を押すと、操作をいつでもキャンセルできます。厚さ計は校正
されません。
算出された⾳速の値が、画⾯の右端にある校正⽅法アイコンの下に表⽰され
ます。
注：2点式校正を⾏うときは、必ず、塗装されていない、または塗料を剥がした⾒本
を使ってください。塗料が付いている⾒本を使うと、測定値が不正確になりま
す。
jp-13
R
ソフトキーを使って、読み取り値を既知の
www.elcometer.com
