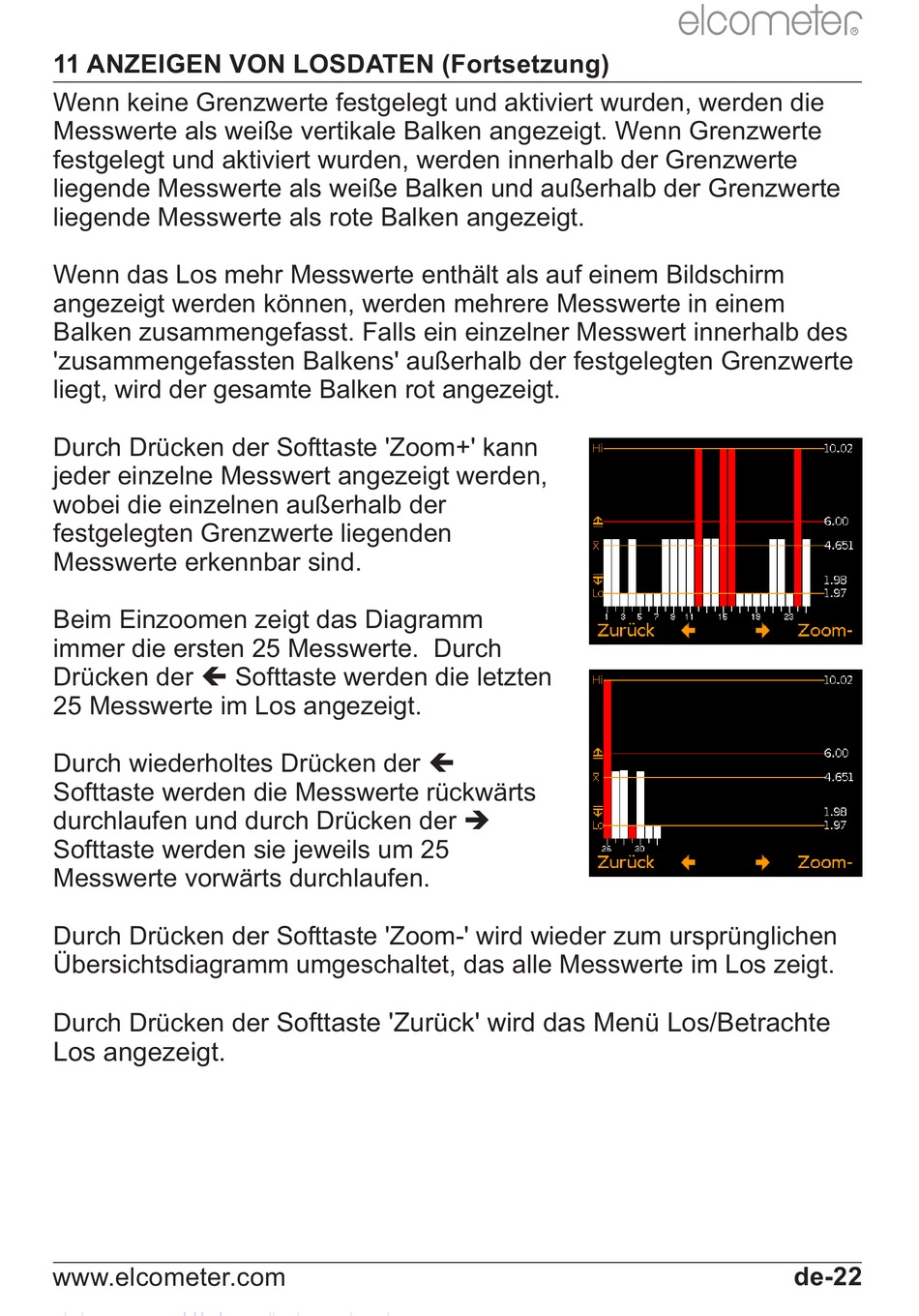

11 ANZEIGEN VON LOSDATEN (Fortsetzung)
Wenn keine Grenzwerte festgelegt und aktiviert wurden, werden die
Messwerte als weiße vertikale Balken angezeigt. Wenn Grenzwerte
festgelegt und aktiviert wurden, werden innerhalb der Grenzwerte
liegende Messwerte als weiße Balken und außerhalb der Grenzwerte
liegende Messwerte als rote Balken angezeigt.
Wenn das Los mehr Messwerte enthält als auf einem Bildschirm
angezeigt werden können, werden mehrere Messwerte in einem
Balken zusammengefasst. Falls ein einzelner Messwert innerhalb des
'zusammengefassten Balkens' außerhalb der festgelegten Grenzwerte
liegt, wird der gesamte Balken rot angezeigt.
Durch Drücken der Softtaste 'Zoom+' kann
jeder einzelne Messwert angezeigt werden,
wobei die einzelnen außerhalb der
festgelegten Grenzwerte liegenden
Messwerte erkennbar sind.
Beim Einzoomen zeigt das Diagramm
immer die ersten 25 Messwerte. Durch
Drücken der  Softtaste werden die letzten
25 Messwerte im Los angezeigt.
Durch wiederholtes Drücken der 
Softtaste werden die Messwerte rückwärts
durchlaufen und durch Drücken der 
Softtaste werden sie jeweils um 25
Messwerte vorwärts durchlaufen.
Durch Drücken der Softtaste 'Zoom-' wird wieder zum ursprünglichen
Übersichtsdiagramm umgeschaltet, das alle Messwerte im Los zeigt.
Durch Drücken der Softtaste 'Zurück' wird das Menü Los/Betrachte
Los angezeigt.
