Elcometer 319 S Gebrauchsanleitung
Taupunktmessgerät
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elcometer 319 S
Inhaltszusammenfassung für Elcometer 319 S
- Seite 49 Gebrauchsanleitung Elcometer 319 Modelle S und T Taupunktmessgerät www.elcometer.com...
- Seite 50 Geräteabmessungen: 174 x 75 x 35mm (6,85 x 2,95 x 1,38") Gerätegewicht: 300 g (10,5 oz) inklusive Batterien. © Elcometer Limited 2015 - 2016. Sämtliche Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Genehmigung der Elcometer Limited in jedweder Form oder auf jedwede Art reproduziert, übertragen, transkribiert, gespeichert (in einem Abrufsystem oder auf sonstige Weise) oder in jedwede Sprache...
-

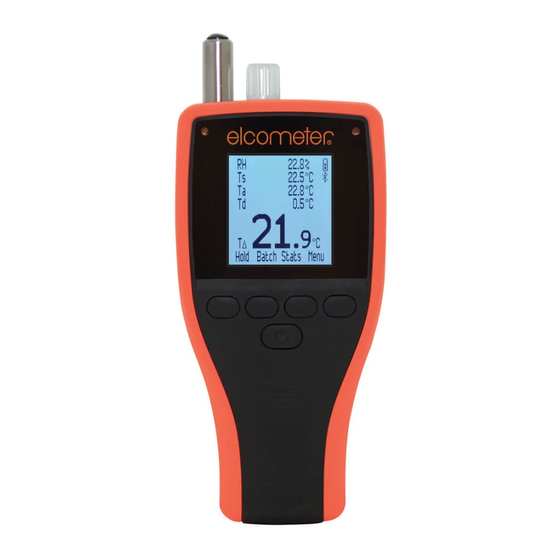

Seite 51: Geräteüberblick
LED-Anzeigen - Rot (links), Grün (rechts) LCD-Display Softtasten Ein/Aus-Taste Handschlaufenaufnahme USB-Datenausgangsbuchse (unter Abdeckung) Batteriefach Integrierte Magnete K-Sondenanschluss (unter Abdeckung) 2 PACKUNGSINHALT Elcometer 319 Taupunktmessgerät Schutztasche mit Gürtelclip 2 AA-Batterien Handschlaufe ® ElcoMaster Software und USB-Kabel (nur Modell T) ... -
Seite 52: Verwendung Des Messgeräts
Manuelle Aufzeichnung Los-Softtaste - beim Arbeiten mit Losen (Modell T) m Losnummer / Losmesswertnummer (Modell T) Alarm - Messwert außerhalb aktivierter Sollgrenzwerte Softtasten gesperrt (Modell T) Intervallaufzeichnung - beim Arbeiten mit Losen (Modell T) Thermometermodus An Externe Sondentemperatur de-3 www.elcometer.com... -
Seite 53: Erste Schritte
Zubehör' auf Seite de-21. Hinweis: Das USB-Kabel kann nicht zum Laden der Batterien verwendet werden. 4.2 AUSWAHL IHRER SPRACHE Halten Sie die EIN/AUS-Taste gedrückt, bis das Elcometer-Logo angezeigt wird. Drücken Sie Menü/Einrichten/Sprachen und wählen Sie Ihre Sprache mithilfe der Softtasten aus. -
Seite 54: Einrichten Der Messwertanzeige
Parameter können gewählt werden: RH; relative Feuchte in % Ts; Oberflächentemperatur Ta; Lufttemperatur Td; Taupunkttemperatur - berechnet mit Ta und RH TΔ; Delta-Temperatur - der Unterschied zwischen Oberflächentemperatur und Taupunkt Tdb; Trockentemperatur - gleich Ta de-5 www.elcometer.com... -
Seite 55: Einrichten Der Anzeige
Schritt 1-2 oben zur Anzeige ausgewählt wurde. 4.5 AUSWAHL DER MASSEINHEITEN Es ist eine Auswahl von Maßeinheiten verfügbar ; °C, °F, g/kg, gr/lb. Drücken Sie zur Auswahl der Maßeinheiten Menü/Einrichten/ Einheiten. g/kg und gr/lb beziehen sich ausschließlich auf Messungen der ‘spezifischen Feuchte’. www.elcometer.com de-6... -
Seite 56: Manuelle Oder Intervallaufzeichnung Einstellen
Halten Sie Ihre Finger von den Öffnungen entfernt - Körperwärme kann die Messwerte beeinträchtigen. Warten Sie zur Akklimatisierung des Messgeräts ca. 20 Minuten, nachdem es aus einer kalten in eine warme Umgebung oder umgekehrt gebracht wurde. de-7 www.elcometer.com... -
Seite 57: Vermeidung Von Beschädigungen
Sie ‘Wähle’. Markieren Sie mithilfe der Softtasten die Option ‘Oberes Limit Ein’ und drücken Sie ‘Wähle’, um den Grenzwert zu aktivieren. Markieren Sie mithilfe der Softtasten die Option ‘Oberes Limit’ und drücken Sie ‘Wähle’. www.elcometer.com de-8... - Seite 58 liegender Messwert mit markiert und ein unter dem unteren Grenzwert liegender mit Hinweis: Wenn der Wert des Parameters in den zulässigen Bereich zurückkehrt, wird der Alarmstatus automatisch aufgehoben. Die Lautstärke des akustischen Alarms wird mit Menü/Einrichten/Piepser-Lautstärke festgelegt. de-9 www.elcometer.com...
-
Seite 59: Erfassen Eines Messwerts
Oberfläche auf, vorzugsweise in einem Winkel von 90°, und halten Sie ihn dieser Position. Die Trendanzeige neben dem Parameter zeigt an, ob der Wert steigt ( oder fällt ( ). Die Abwesenheit einer Trendanzeige weist darauf hin, dass der Wert stabil ist. www.elcometer.com de-10... - Seite 60 Beim Einschalten des Messgeräts wird das Los erneut geöffnet. Drücken Sie zum Stoppen der Datenaufzeichnung ‘Stopp’ und dann ‘Ja’ zur Bestätigung oder ‘Nein’, um die Aufzeichnung fortzusetzen. Drücken Sie zum Beenden des Losmodus die Softtaste und dann 'Losmodus Verlassen'. de-11 www.elcometer.com...
-
Seite 61: Verwendung Externer Temperatursonden
Messdaten die Softtaste ‘Los’ - für weitere Informationen siehe Abschnitt 11,2 ‘Losstatistiken’ auf Seite de-17. 8 VERWENDUNG EXTERNER TEMPERATURSONDEN An das Elcometer 319 kann zum Erfassen von Messwerten über einen längeren Zeitraum oder an vom Messgerät entfernten Orten eine externe K-Temperatursonde angeschlossen werden - ‘Intervall- Aufzeichnung’... -
Seite 62: Vorbereitung Des Messgeräts Auf Die Verwendung Mit Einer Externen Sonde
8 VERWENDUNG EXTERNER TEMPERATURSONDEN (Fortsetzung) Das Elcometer 319 ist mit einem Thermometermodus ausgestattet. Wenn er aktiviert ist, misst das Messgerät nur die externe Sondentemperatur (Te) - alle anderen Funktionen sind deaktiviert. Wenn der Thermometermodus aktiviert und keine externe Temperatursonde angeschlossen ist, zeigt das Messgerät einen Messfehler ‘---’... -
Seite 63: Statistiken
9 STATISTIKEN Das Elcometer 319 kann für die abgelegten Messwerte auch Statistiken anzeigen, sowohl im Umlaufspeicher der jeweils letzten 10 Messwerte (Modell S und T) als auch im Losspeicher (Modell T). Drücken Sie zur Anzeige der Statistiken für im Umlaufspeicher abgelegte Messwerte die Softtaste ‘Stat.’. -
Seite 64: Arbeiten Mit Losen - Modell T
10 ARBEITEN MIT LOSEN - MODELL T Die Elcometer Modelle S und T sind mit einem Umlaufspeicher für 10 Messwerte ausgestattet. Das Modell T kann zudem bis zu 25.000 Messwertsätze in bis zu 999 Losen speichern. Die folgenden Losfunktionen stehen zur Verfügung: Los/Neues Los;... - Seite 65 Dieses Symbol ändert sich zu wenn die eingestellte Zeitverzögerung abgelaufen ist und das Messgerät die Aufzeichnung der Messwerte startet. Wenn ein Los geöffnet ist, wird die Softtaste ‘Los’ durch ersetzt. Drücken Sie , um zum Losmenü zurückzukehren. www.elcometer.com de-16...
-
Seite 66: Anzeigen Von Losdaten - Modell T
Sie dann zur Bestätigung ‘Wähle’. Drücken Sie ‘Stat.’, um die Losstatistiken anzuzeigen. Drücken Sie ‘Zurück’, um zum Losmenü zurückzukehren. Bei einem Los mit Intervallaufzeichnung wird die Aufzeichnung während der Statistikanzeige unterbrochen. Die Aufzeichnung wird beim Drücken von ‘Zurück’ fortgesetzt. de-17 www.elcometer.com... -
Seite 67: Menüstruktur - Modell S
Bedieneroberfläche TΔ Manuelle Aufzeichnung Einstellung Beleuchtung Nur Speichern ○ Halten & Speichern ○ Stat. Infos Einstellung Beleuchtung Geräte-Info ○ Helligkeit Beleuchtung ○ Kontakt Niedrig Ausschaltzeit ○ Hilfe Medium Helligkeit ○ Legal High Legal Gesetzliche Hinweise Behördlich Behördlich xxxxx www.elcometer.com de-18... -
Seite 68: Menüstruktur - Modell T
Alle Lose 14 DATEN HERUNTERLADEN - MODELL T ® 14.1 HERUNTERLADEN VON DATEN MIT ELCOMASTER Mithilfe der jedem Messgerät beiliegenden und auf elcometer.com als ® kostenloses Download verfügbaren ElcoMaster -Software können Messwerte zur Archivierung und zum Erstellen von Berichten auf ®... - Seite 69 2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. und 5. Generation). Laden Sie die App über den www.elcometer.com oder den App Store herunter und folgen Sie den Anleitungen auf dem Bildschirm. www.elcometer.com...
-
Seite 70: Ersatzteile Und Zubehör
16 GARANTIE Das Elcometer 319 ist durch eine 12-monatige Garantie geschützt, die Kontamination und Verschleiß ausschließt. Die Garantie kann innerhalb von 60 Tagen des Kaufs bei www.elcometer.com auf zwei Jahre verlängert werden. Die Oberflächentemperatursonde ist durch eine 12-monatige Garantie ausschließlich für Fertigungsfehler geschützt. -
Seite 71: Technische Daten
US Navy NSI 009-32, US Navy PPI 63101-000 Setzen Sie das Messgerät keinen Temperaturen außerhalb des Geräte- und LCD-Betriebsbereichs aus. Genauigkeit ±0.75°C unter 10°C (±1.35°F unter 50°F). ±2°C (4°F) Genauigkeit mit von Elcometer gelieferten Sonden des Typs K. Proben anderer Hersteller können variieren. Bei 1m/s Die mit dem Messgerät gelieferten Batterien haben eine maximale Betriebstemperatur von 45°C (113°F). -
Seite 72: Rechtliche Hinweise Und Behördliche Informationen
Handelsmarke im Eigentum der Bluetooth SIG Inc und lizenziert für Elcometer Limited. Elcometer 319 Modell T: Geeignet für iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPhone 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad (3. und 4. Generation), iPad mini, iPad 2, und iPod touch (4. - Seite 121 用户手册 Elcometer 319 型 S & T 露点仪 www.elcometer.com...
- Seite 124 - 值 加或减 气候 多5个 电源: 电池 括电池 命指示 手动记录 据 键 - 在 组时(型 T) 组 码 / 组读 码 (型 T) 报 - 读 设 并启用 软键已锁 (型 T) 期记录 - 在 组时(型 T) 温 计模式开启 头温 zh-3 www.elcometer.com...
- Seite 145 ユーザーガイド Elcometer 319モデルSおよびT 結露計 www.elcometer.com...
