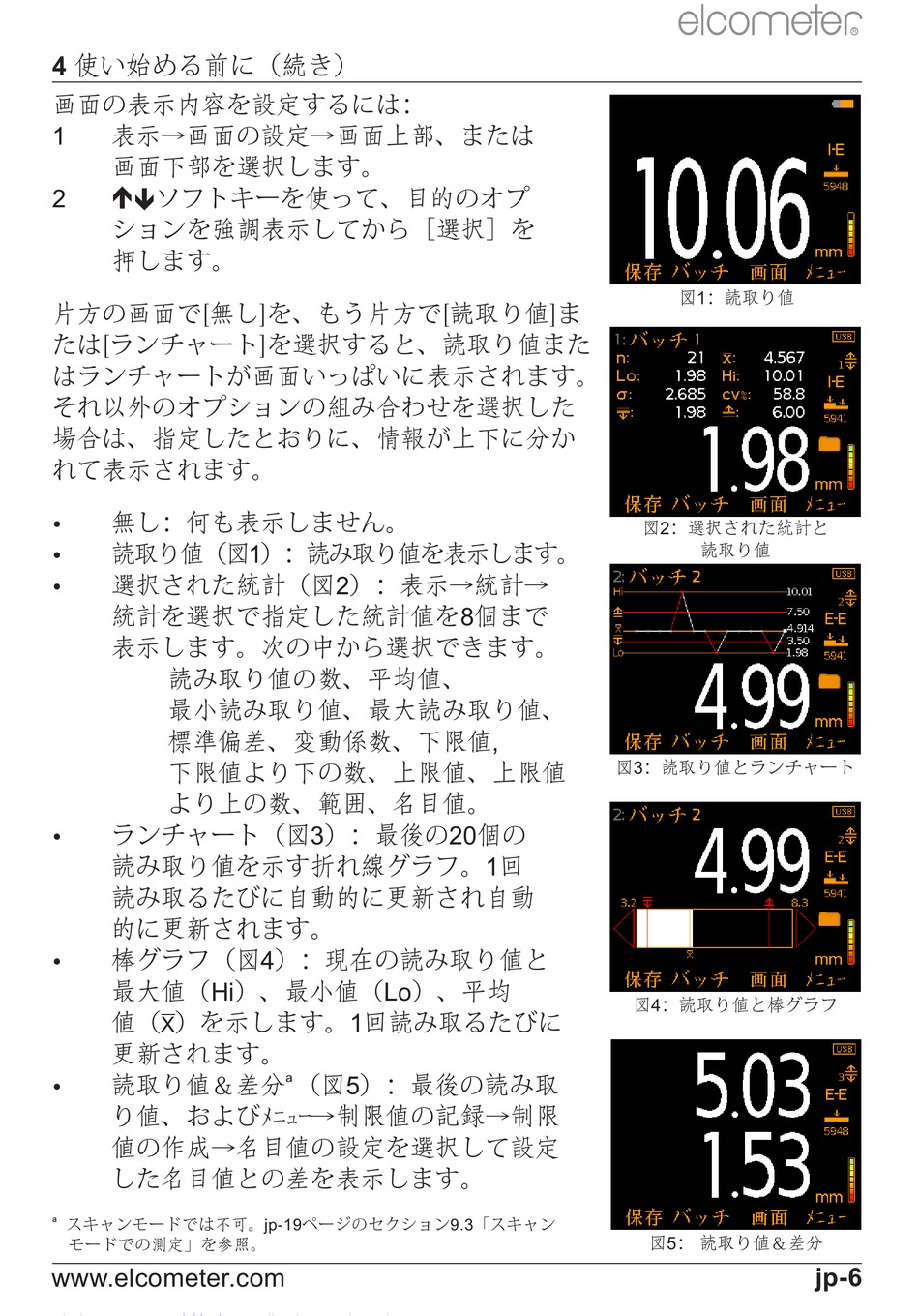

4 使い始める前に（続き）
画⾯の表⽰内容を設定するには：
表⽰→画⾯の設定→画⾯上部、または
1
画⾯下部を選択します。
 ソフトキーを使って、⽬的のオプ
2

ションを強調表⽰してから［選択］を
押します。
⽚⽅の画⾯で[無し]を、もう⽚⽅で[読取り値]ま
たは[ランチャート]を選択すると、読取り値また
はランチャートが画⾯いっぱいに表⽰されます。
それ以外のオプションの組み合わせを選択した
場合は、指定したとおりに、情報が上下に分か
れて表⽰されます。

無し：何も表⽰しません。


読取り値（図1）：読み取り値を表⽰します。

選択された統計（図2）：表⽰→統計→

統計を 選択で指定した統計値を8個まで
表⽰ します。次の中から選択できます。


読 み取り値の数、平均値、
最⼩読み取り値、最⼤読み取り値、
標準偏差、変動係数、下限値,
下限値より下の数、上限値、上限値
より上の数、 範囲、名⽬値。

ランチャート（図3）：最後の20個の

読み取り 値を⽰す折れ線グラフ。1回
読み取る たびに⾃動的に更新され⾃動
的に更新 されます。

棒グラフ（図4）：現在の読み取り値と

最⼤値（Hi）、最⼩値（Lo）、平均
値（ ）を⽰します。1回読み取るたびに
X
更新されます。

読取り値＆差分 （図5）：最後の 読み取

り値、およびﾒﾆｭｰ→制限値の 記録→制限
値の作成→名⽬値の設定を 選択して設定
した名⽬値との差を表⽰ します。
a スキャンモードでは不可。jp-19ページのセクション9.3「スキャン
モードでの測定」を参照。
www.elcometer.com
a
図1：読取り値
図2：選択された統計と
読取り値
図3：読取り値とランチャート
図4：読取り値と棒グラフ
図5： 読取り値＆差分
R
jp-6
