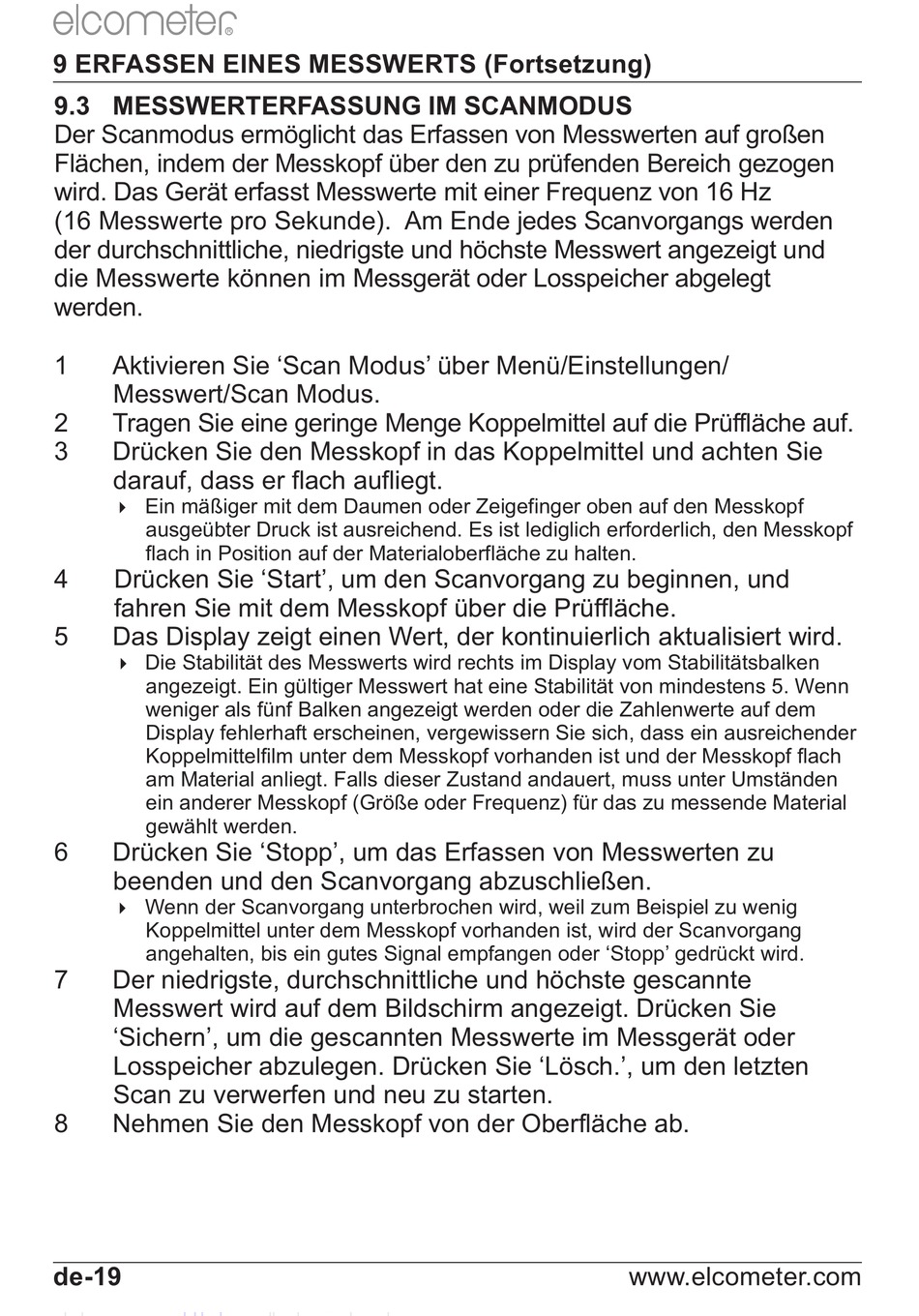

Messwerterfassung Im Scanmodus - Elcometer 307 Gebrauchsanleitung

9 ERFASSEN EINES MESSWERTS (Fortsetzung)

9.3 MESSWERTERFASSUNG IM SCANMODUS

Der Scanmodus ermöglicht das Erfassen von Messwerten auf großen
Flächen, indem der Messkopf über den zu prüfenden Bereich gezogen
wird. Das Gerät erfasst Messwerte mit einer Frequenz von 16 Hz
(16 Messwerte pro Sekunde). Am Ende jedes Scanvorgangs werden
der durchschnittliche, niedrigste und höchste Messwert angezeigt und
die Messwerte können im Messgerät oder Losspeicher abgelegt
werden.
1 Aktivieren Sie 'Scan Modus' über Menü/Einstellungen/
Messwert/Scan Modus.
2 Tragen Sie eine geringe Menge Koppelmittel auf die Prüffläche auf.
3 Drücken Sie den Messkopf in das Koppelmittel und achten Sie
darauf, dass er flach aufliegt.
Ein mäßiger mit dem Daumen oder Zeigefinger oben auf den Messkopf

ausgeübter Druck ist ausreichend. Es ist lediglich erforderlich, den Messkopf
flach in Position auf der Materialoberfläche zu halten.
4 Drücken Sie 'Start', um den Scanvorgang zu beginnen, und
fahren Sie mit dem Messkopf über die Prüffläche.
5 Das Display zeigt einen Wert, der kontinuierlich aktualisiert wird.
 Die Stabilität des Messwerts wird rechts im Display vom Stabilitätsbalken
angezeigt. Ein gültiger Messwert hat eine Stabilität von mindestens 5. Wenn
weniger als fünf Balken angezeigt werden oder die Zahlenwerte auf dem
Display fehlerhaft erscheinen, vergewissern Sie sich, dass ein ausreichender
Koppelmittelfilm unter dem Messkopf vorhanden ist und der Messkopf flach
am Material anliegt. Falls dieser Zustand andauert, muss unter Umständen
ein anderer Messkopf (Größe oder Frequenz) für das zu messende Material
gewählt werden.
6 Drücken Sie 'Stopp', um das Erfassen von Messwerten zu
beenden und den Scanvorgang abzuschließen.
 Wenn der Scanvorgang unterbrochen wird, weil zum Beispiel zu wenig
Koppelmittel unter dem Messkopf vorhanden ist, wird der Scanvorgang
angehalten, bis ein gutes Signal empfangen oder 'Stopp' gedrückt wird.
7 Der niedrigste, durchschnittliche und höchste gescannte
Messwert wird auf dem Bildschirm angezeigt. Drücken Sie
'Sichern', um die gescannten Messwerte im Messgerät oder
Losspeicher abzulegen. Drücken Sie 'Lösch.', um den letzten
Scan zu verwerfen und neu zu starten.
8 Nehmen Sie den Messkopf von der Oberfläche ab.
