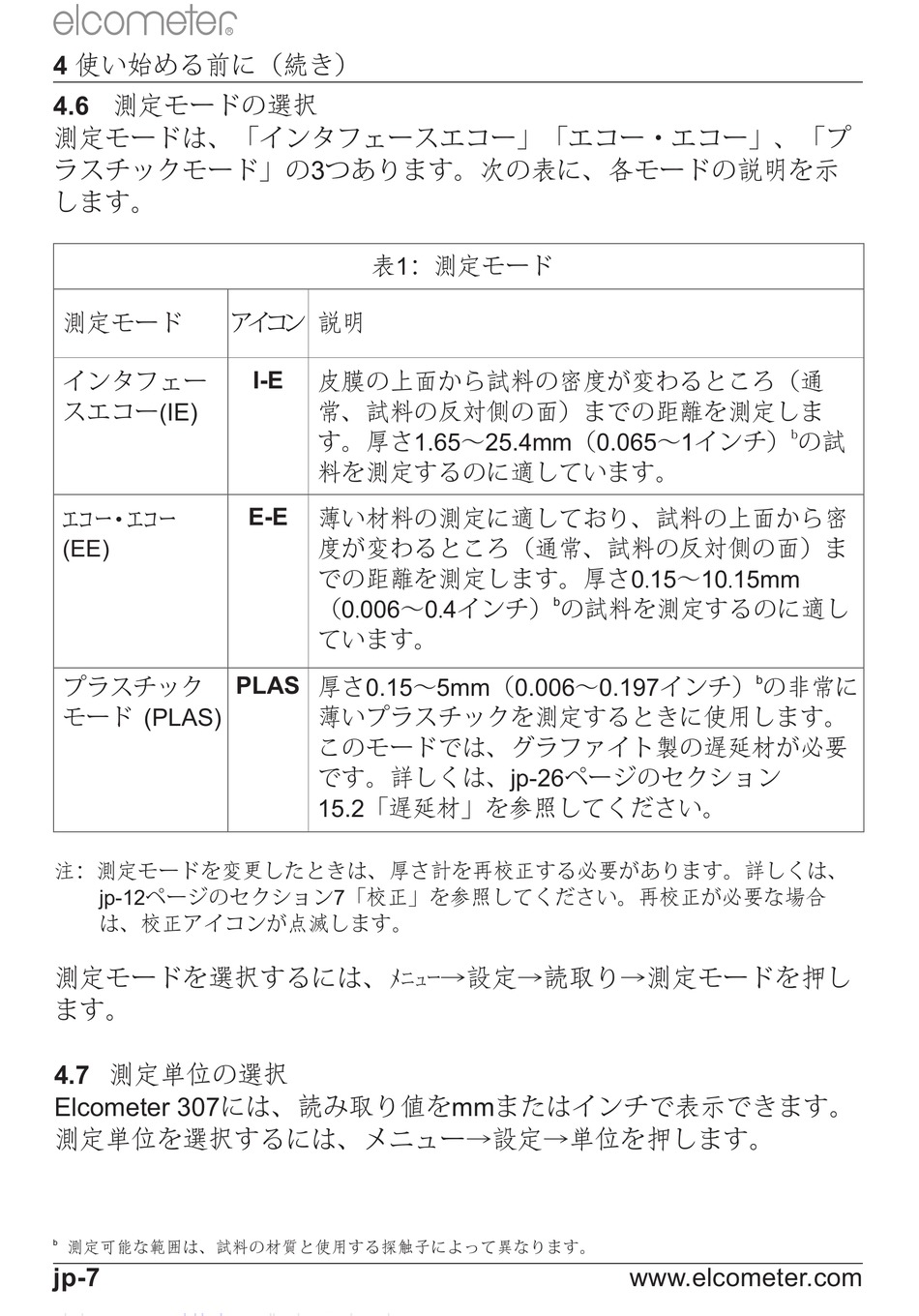

Elcometer 307 Gebrauchsanleitung Seite 200

4 使い始める前に（続き）
4.6 測定モードの選択
測定モードは、「インタフェースエコー」「エコー·エコー」、「プ
ラスチックモード」の3つあります。次の表に、各モードの説明を⽰
します。
測定モード
インタフェー
スエコー IE)
(
ｴｺｰ･ｴｺｰ
(EE)
プラスチック
モード (PLAS)
注：測定モードを変更したときは、厚さ計を再校正する必要があります。詳しくは、
jp-12ページのセクション7「校正」を参照してください。再校正が必要な場合
は、校正アイコンが点滅します。
測定モードを選択するには、ﾒﾆｭｰ→設定→読取り→測定モードを押し
ます。
4.7 測定単位の選択
Elcometer 307には、読み取り値をmmまたはインチで表⽰できます。
測定単位を選択するには、メニュー→設定→単位を押します。
b 測定可能な範囲は、試料の材質と使⽤する探触⼦によって異なります。
jp-7
R
表1：測定モード
ア イ コ ン 説明
⽪膜の上⾯から試料の密度が変わるところ（通
I-E
常、試料の反対側の⾯）までの距離を測定しま
す。厚さ1.65～25.4mm（0.065～1インチ） の試
料を測定するのに適しています。
薄い材料の測定に適しており、試料の上⾯から密
E-E
度が変わるところ（通常、試料の反対側の⾯）ま
での距離を測定します。厚さ0.15～10.15mm
（0.006～0.4インチ） の試料を測定するのに適し
ています。
厚さ0.15～5mm（0.006～0.197インチ） の⾮常に
PLAS
薄いプラスチックを測定するときに使⽤します。
このモードでは、グラファイト製の遅延材が必要
です。詳しくは、jp-26ページのセクション
15.2「遅延材」を参照してください。
b
