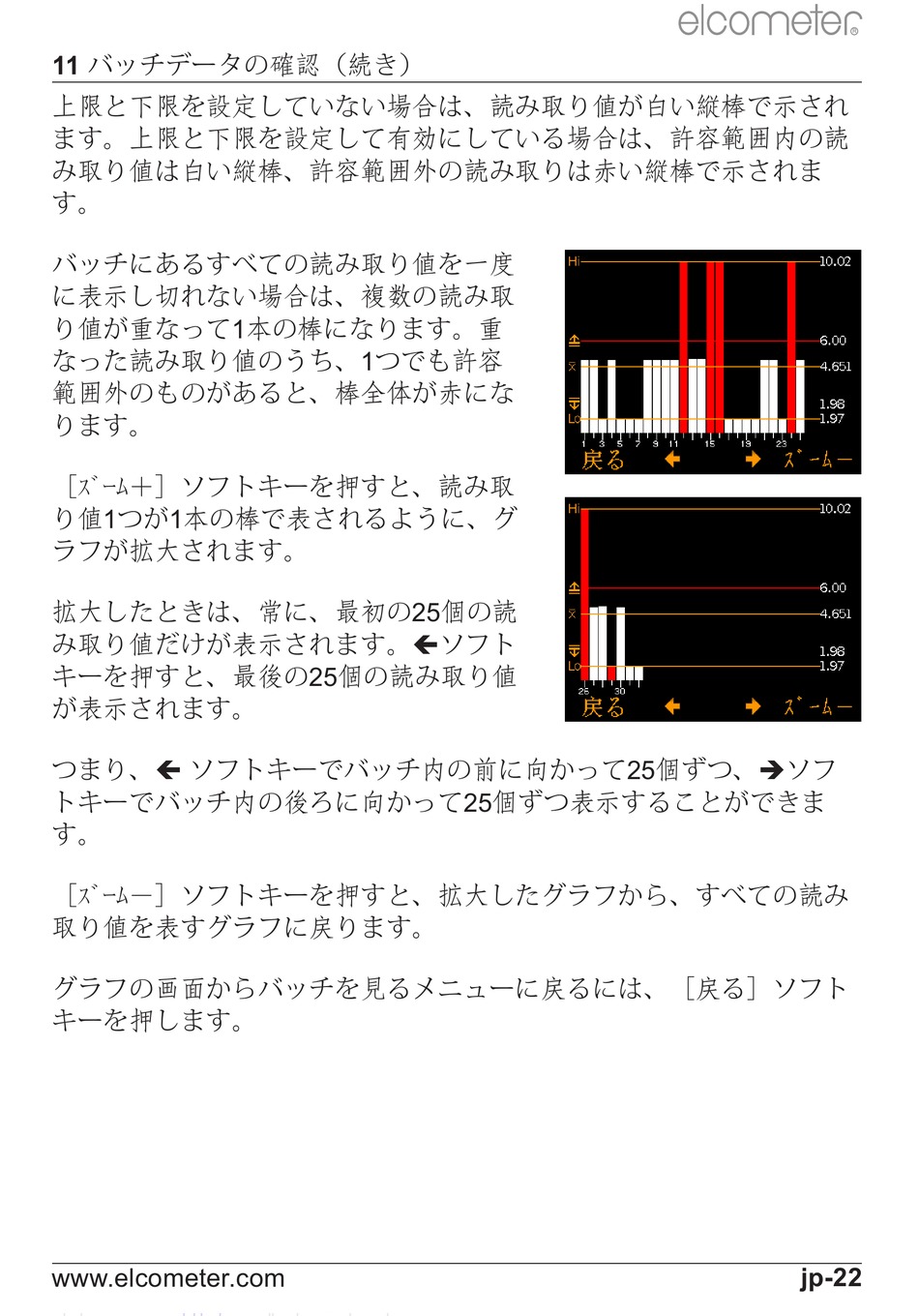

11 バッチデータの確認（続き）
上限と下限を設定していない場合は、読み取り値が⽩い縦棒で⽰され
ます。上限と下限を設定して有効にしている場合は、許容範囲内の読
み取り値は⽩い縦棒、許容範囲外の読み取りは⾚い縦棒で⽰されま
す。
バッチにあるすべての読み取り値を⼀度
に表⽰し切れない場合は、複数の読み取
り値が重なって1本の棒になります。重
なった読み取り値のうち、1つでも許容
範囲外のものがあると、棒全体が⾚にな
ります。
［ｽﾞｰﾑ＋］ソフトキーを押すと、読み取
り値1つが1本の棒で表されるように、グ
ラフが拡⼤されます。
拡⼤したときは、常に、最初の25個の読
み取り値だけが表⽰されます。ソフト
キーを押すと、最後の25個の読み取り値
が表⽰されます。
つまり、
ソフトキーでバッチ内の前に向かって25個ずつ、ソフ
トキーでバッチ内の後ろに向かって25個ずつ表⽰することができま
す。
［ｽﾞｰﾑ－］ソフトキーを押すと、拡⼤したグラフから、すべての読み
取り値を表すグラフに戻ります。
グラフの画⾯からバッチを⾒るメニューに戻るには、［戻る］ソフト
キーを押します。
