TECHNISCHE BESCHREIBUNG

12 Kalibrierung und Eichung

12.1 Hochauflösende Energianzeige
Tritt beim Prüfen und Eichen der Bedarf einer hochauflösenden Auslesung der Energie auf, kann sie wie folgt
erreicht werden:
Das Rechenwerksoberteil vom Bodenstück abheben, bis die Anzeige erlischt.
-
Das Oberteil wieder auf das Bodenstück stecken und beide Drucktasten gleichzeitig so lange drücken, bis die
-
Anzeige wieder aktiviert ist.
Die Anzeige zeigt jetzt die Energie mit einer 0,1 [Wh] Auflösung, bis eine der Drucktasten betätigt wird.
-

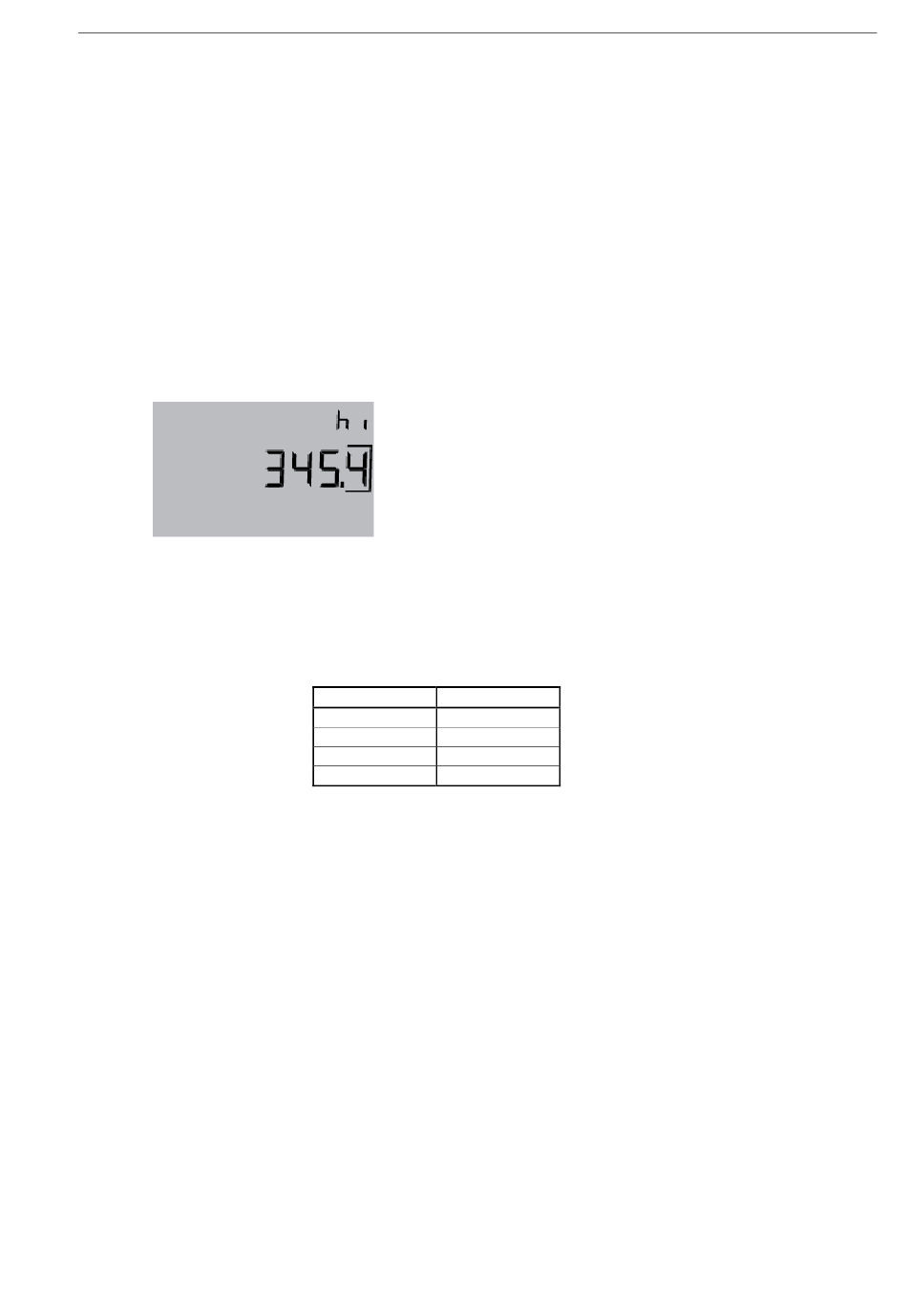

Im Beispiel zeigt die Anzeige 345,4 [Wh] und entspricht der kumulierten Energie bei einer Vorlauftemperatur von
43,00°C, Rücklauftemperatur von 40,00°C und einem Rücklaufvolumen von 0,1 m
Die hochauflösende Kumulierung der Energie wird in Wh bei einer Volumenauflösung von 0,01 m³ (qp 1,5 m³/h)
angezeigt.
Bei größeren Zählern muss die angezeigte Energie mit 10 oder 100 multipliziert werden.
Die hochauflösende Energie kann sowohl für Wärmeenergie (E1) als auch für Kälteenergie (E3) verwendet werden.
Anmerkung: Der Stundenzähler und der Info-Ereignis-Zähler werden immer zurückgestellt, wenn HighRes durch
das gleichzeitige Drücken der beiden Drucktasten im Zusammenhang mit der Rückstellung aktiviert wird.
12.1.1 Datenauslesung der hochauflösenden Energie
Das Auslesen des Registers „HighRes" ist mit dem ID = 155 möglich.
Unabhängig von der Zählergröße zeigt der ausgelesene Wert die korrekte Messeinheit und den korrekten Wert.

12.2 Pulse Interface

Beim testen und bei der Verifikation des MULTICAL
benötigt werden, kann ein Verifikationsadapter vom Typ 66-99-275 verwendet werden, das im Bereich
des Bodenmoduls platziert werden kann.
Das Impulsinterface holt alle 7 Sek. serielle Daten vom MULTICAL
hochauflösenden Daten in der identischen Auflösung wie das hochauflösende Register des Displays
(siehe Kapitel 12.1) in hochauflösende Energieimpulse.
3
m Wh
0,001 x 0.1
0,01 x 1
0,1 x 10
1 x 100
®
601, bei der hochauflösende Energieimpulse
5512-387 DE/10.2008/Rev. C1
MULTICAL
3
.
®
601 und konvertiert diese
®
601
