MULTICAL® 602 & ULTRAFLOW®

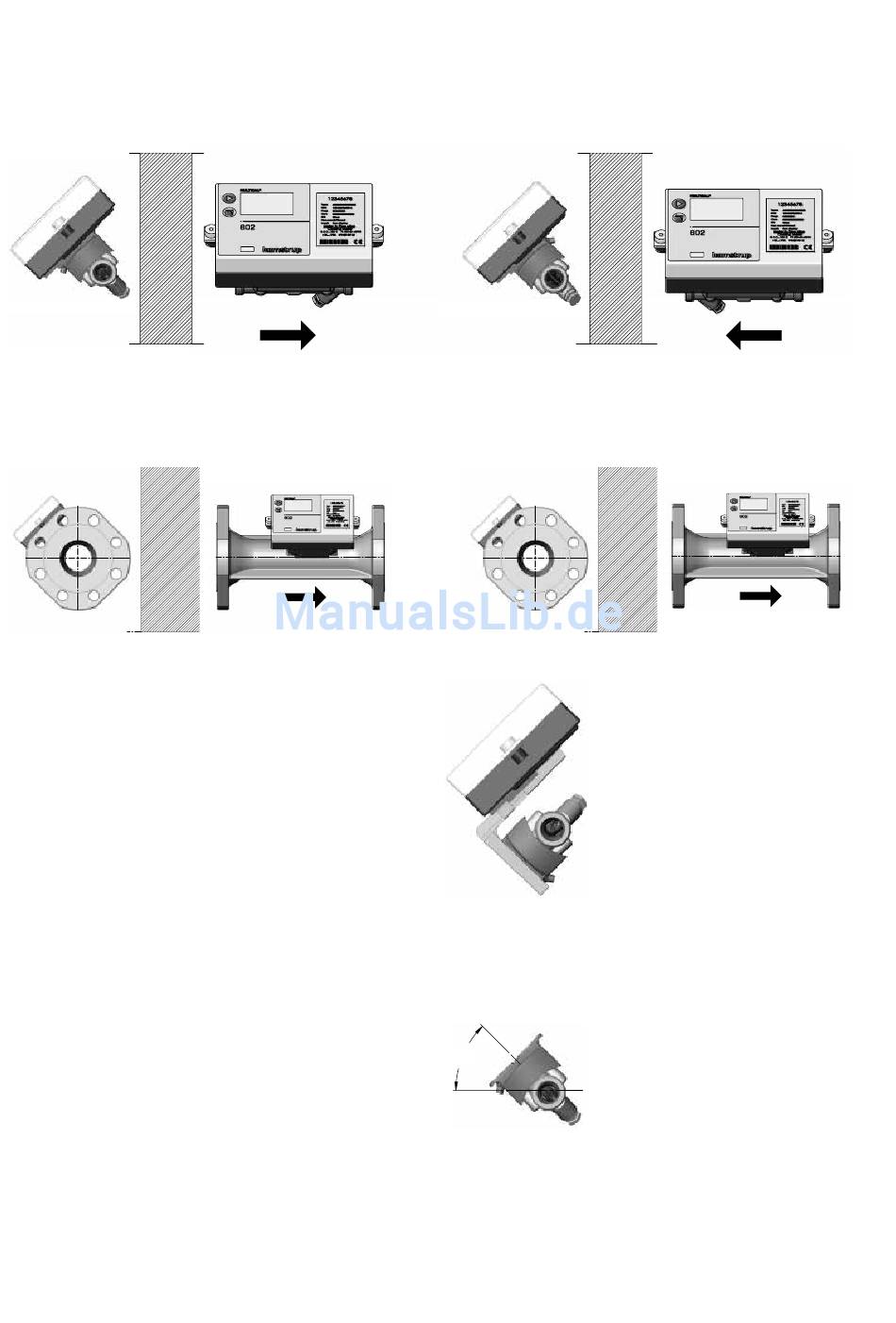

3.3 Installationsbeispiele

Verschraubungszähler mit MULTICAL® auf ULTRAFLOW® montiert.
Flanschzähler mit MULTICAL® auf ULTRAFLOW® montiert.
Der Winkelbeschlag ermöglicht die Montage von
MULTICAL® 602 in zwei Positionen.
Winkelbeschlag Typ 30-26-252 wird separat
bestellt.
3.3.1

Feuchte und Kondensation

Bei der Installation in feuchter Umgebung, muss ULTRAFLOW®, wie unten gezeigt, 45° zur
Rohrachse gedreht werden.
Wo Kondensierung vorkommen kann, z.B.
in Kühlanlagen, muss die kondenssichere
Ausgabe von ULTRAFLOW® verwendet werden.
10
Durchfluss von links
Type 65-5-XXAX-XXX
Durchfluss von links
45°
Kamstrup A/S • 5512953_C4_DE_07.2015
Durchfluss von rechts
Type 65-5-XXHX-XXX
Durchfluss von rechts
