8.4 Pt500 kurzes Direktfühlerpaar
Die Pt500 kurzen Direktfühler sind gemäß dem Europäischen Standard für die Wärmezähler,
EN 1434-2 konstruiert. Der Fühler ist so konstruiert, dass er direkt in das Bemessungsmedium, d.h. ohne
Temperaturfühler, angebracht werden kann. So wird eine extrem kurze Ansprechzeit auf Temperaturänderungen
von z. B. Warmwasseraustauschern für den Haugebrauch erzielt.
Der Fühler hat eine zweiadrige Silikonleitung. Das Fühlerrohr ist aus Edelstahl und hat einen Durchmesser von ø4
mm an der Spitze, an der das Messelement sitzt. Ein weiterer Vorteil dieser Fühler ist, dass sie direkt in
verschiedene Typen von Durchflusssensoren eingebaut werden können, was die Installationskosten reduziert.
Abbildung 6
Abbildung 7
Abbildung 8
68

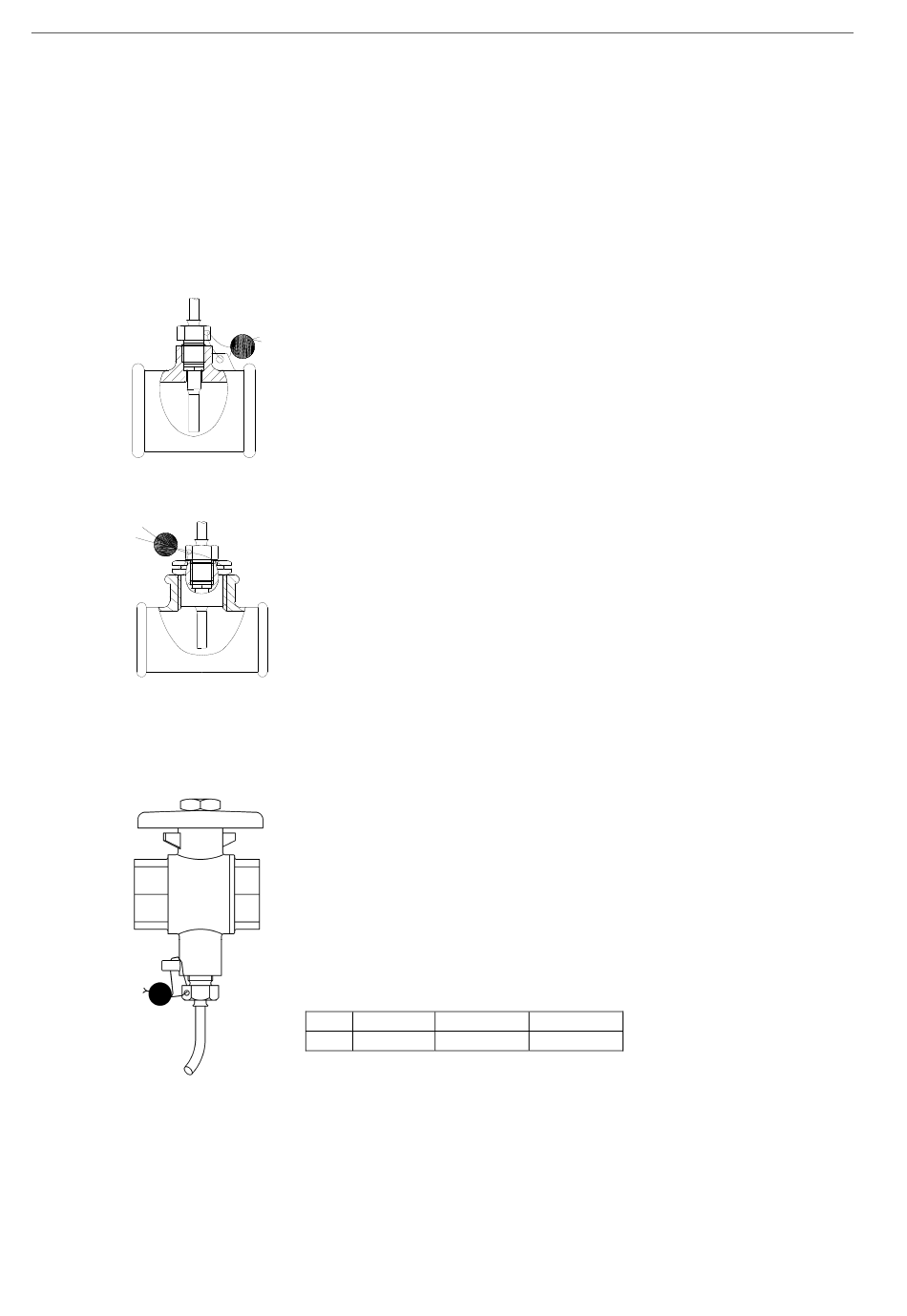

Der Fühler kann in einem speziellen T-Stück,
erhältlich für Rohrausführungen ½", ¾" und 1",
montiert werden.
Der direkt eintauchende kurze Fühler kann
auch mit den Nippeln R½ oder R¾ M10 in
einem Standard 90° T-Stück montiert werden.
Für servicefreundliches Zähleraustausch
kannwww.sbv-flensburg der direkt
eintauchende kurze Fühler in ein Kugelventil mit
Fühlerstutzen montiert werden.
Kugelventile für den Einsatz von Fühlern werden
mit G½, G¾ und G1 geliefert.
No.
6556-474
6556-475
G½
G¾
Max. 130°C und PN16
