TECHNISCHE BESCHREIBUNG
6.11 Lecküberwachung
6.11.1 Fernwärmeanlagen
Das Lecküberwachungssystem eignet sich vor allem für direkt angeschlossene Fernwärmeanlagen, d.h. Anlagen
ohne einen Wärmetauscher zwischen dem Fernwärmenetz und der Heizungsanlage im Hause.

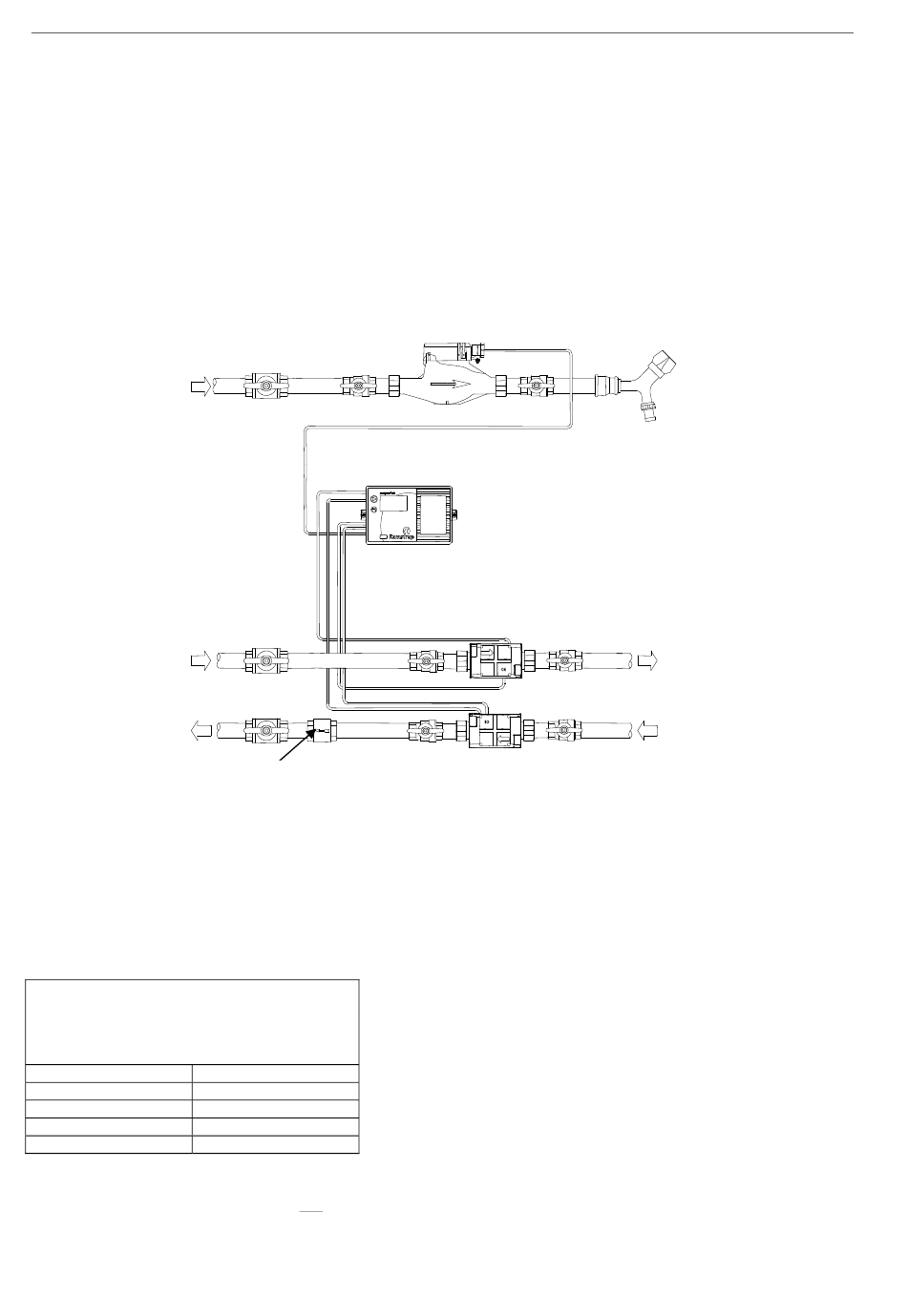

Lecküberwachungssystem besteht aus zwei Ultraschall-Wasserzählern, die im Vor- und Rücklauf montiert sind,
und Temperaturfühlern in beiden Leitungen. Zusätzlich überwacht die elektronische MULTICAL
eventuell auftretende Massendifferenzen (temperaturkompensiertes Volumen) zwischen Vor- und Rücklauf.
Kaltwasser-
Anschluss
®
MULTICAL Wärmemengenzähler
mit Fern-Auslesung
(Z.B. Eingebautes Radio Modul)
Fernheizung
Anschluss
Rückschlagventil
Wenn eine Differenz höher als 20% des Messbereichs (entspricht 300 l/h in einem Einfamilienhaus) festgestellt
wird, wird innerhalb von 120 Sek. per Fernmeldung ein Alarm ausgelöst.
Kleine Lecks von 15 kg/h oder mehr bei qp 1,5 m
Fehlalarme durch Luftblasen und plötzliche Durchflussänderungen (z.B. von Warmwasseraustauschern) zu
verhindern.
Lecküberwachung Fernwärme (V1-V2)
Empfindlichkeit der
M=
Lecküberwachung
0 AUS
1 1,0% qp + 20% q
2 1,0% qp + 10% q
3 0,5% qp + 20% q
4 0,5% qp + 10% q
Anmerkung: M=2 ist ein voreingestellter Wert, wenn die Lecküberwachung verwendet wird. Eine höhere
Empfindlichkeitsstufe, z.B. M=4 kann nur mittels METERTOOL eingestellt werden.
Info-Codes für Leckage/Bersten sind aktiv nur, wenn M > 0 bzw. N > 0.
52
Wasserzähler mit
Impulsausgabe
Hauptventil
3
/h werden auf Basis eines 24-Std-Durchschnitts überwacht, um
5512-387 DE/10.2008/Rev. C1
Absperrventil
Ultrasonic Zähler in
Durchfluss und
Rückfluss
®
MULTICAL 601
Das
®
601 auch
Hahn
Für Heizungen
Kessel/Tauscher
