TECHNISCHE BESCHREIBUNG

8.2 Einfluss und Kompensation der Leitung

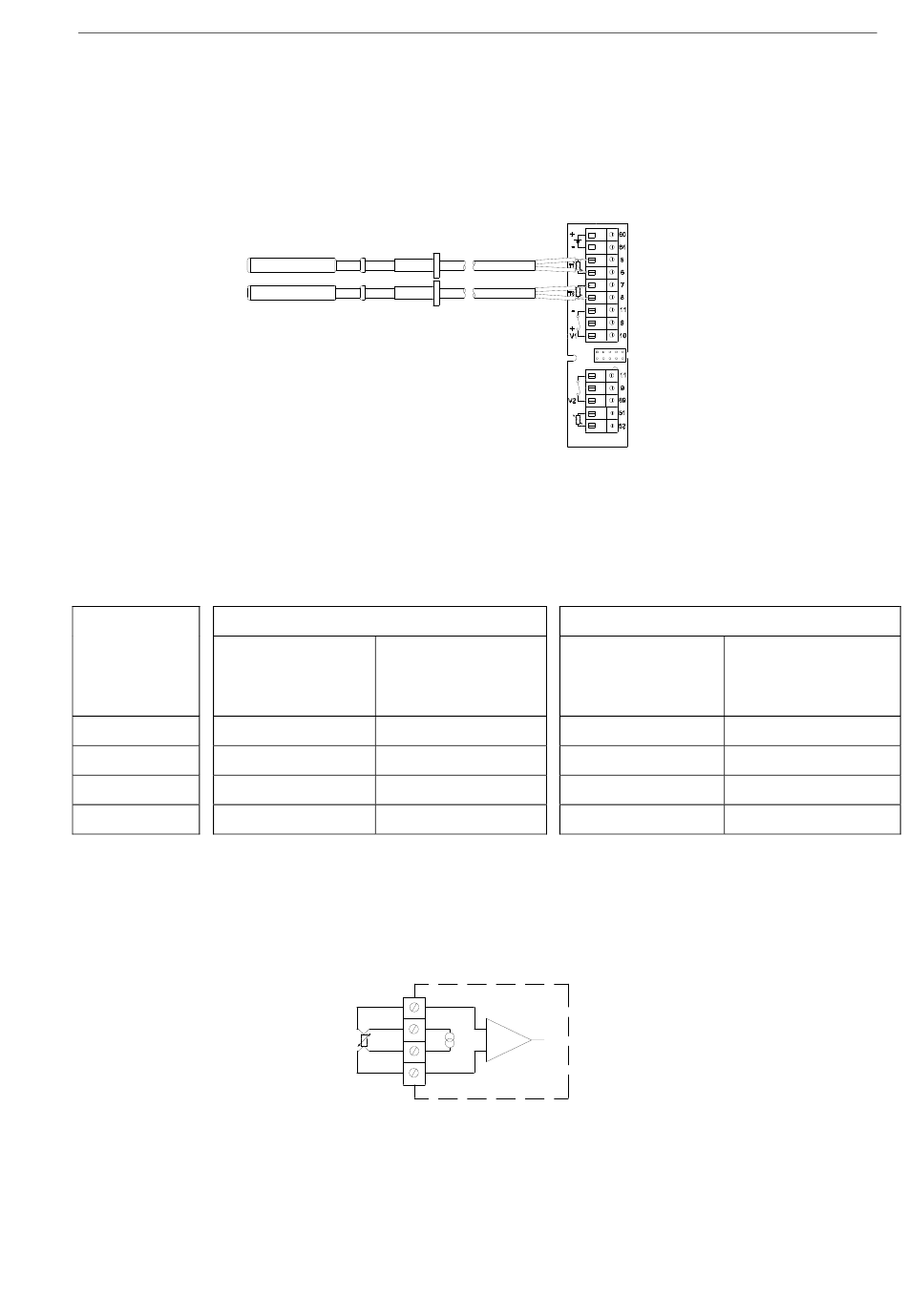

8.2.1 2-Leiter-Temperaturfühlerpaar
Kleine und mittelgroße Wärmezähler brauchen nur eine relativ kurze Temperaturfühlerlänge. Das 2-Leiter-
Temperaturfühlerpaar, das den Vorteil einer einfachen Installation bietet, kann verwendet werden.
Die Leitungslänge und der Durchmesser müssen bei den zwei Temperaturfühlern eines für einen Wärmezähler
verwendeten Fühlerpaars identisch sein. Die Leitung darf weder verkürzt noch verlängert werden.
Die Einschränkungen bei der Benutzung von 2-Leiter-Temperaturfühlerpaaren gemäß EN 1434-2:2004 sind in der
Tabelle unten definiert.
Leitungsdurch-
Max. Leitungslänge
messer [mm ]
2
0,22
0,50
0,75
1,50
8.2.2 4-Leiter-Temperaturfühlerpaar
Falls für die Installation eine längere Leitungslänge benötigt wird als eine in der obigen Tabelle, wir empfehlen ein
4-Leiter-Temperaturfühlerpaar sowie einen MULTICAL
Die-4-Leiter-Konstruktion hat 2 Leiter für den Prüfstrom und 2 weitere Leiter für den Bemessungsstrom.
Demzufolge haben die langen Temperaturfühlerleitungen in der Theorie keinen Einfluss auf sie. Jedoch in der
Praxis sollte man keine längeren Leitungen als 100 m verwendet werden. Wir empfehlen, 4 x 0,25 mm
verwenden.
Pt100 Temperaturfühler
Temperatursteigerung
[m] [K/m]
Kupfer @ 20
2,5 0,450
5,0 0,200
7,5 0,133
15,0 0,067
Tabelle 6
5512-387 DE/10.2008/Rev. C1
Max. Leitungslänge
°
C
®
601 Typ 67-B mit einem 4-Leiter-Anschluss.
MULTICAL
Pt500 Temperaturfühler
Temperatursteigerung
[m] [K/m]
Kupfer @ 20
12,5 0,090
25,0 0,040
37,5 0,027
75,0 0,013
®
601
°
C
2
zu
65
