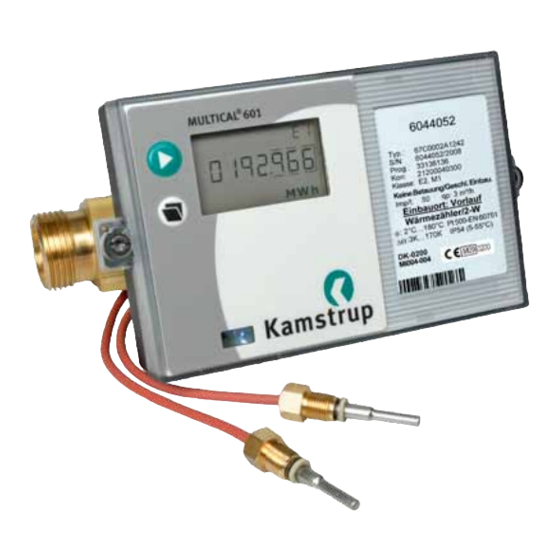

Kamstrup MULTICAL 601 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MULTICAL 601:
- Technische beschreibung (105 Seiten) ,
- Installationsanleitung (12 Seiten)
Verwandte Anleitungen für Kamstrup MULTICAL 601
Inhaltszusammenfassung für Kamstrup MULTICAL 601

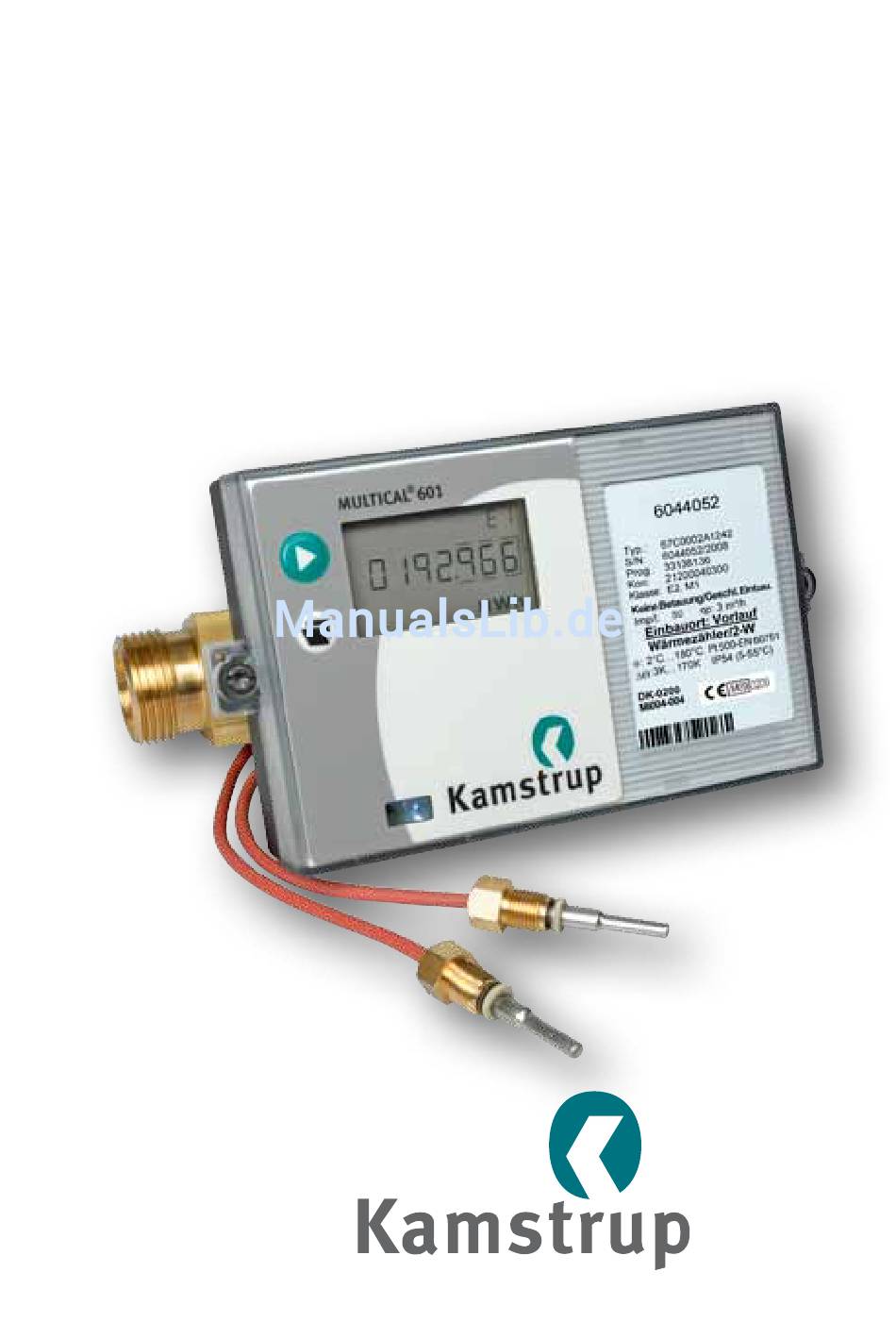

- Seite 1 Installations- und Bedienungsanleitung für MULTICAL® 601 & ULTRAFLOW® www.kamstrup.de...
- Seite 2 MULTICAL® 601, Typ 67-B/C/D ist für Temperaturfühler Typ Pt500 geeignet MULTICAL® 601, Typ 67-A ist für Temperaturfühler Typ Pt100 geeignet Austauschbatterie: Kamstrup Typ 66-00-200-100 An einen MULTICAL® 601, Typ 67-A/B/C können Durchflusssensoren Typ ULTRAFLOW®, eine elektronische Abtasteinheit oder ein Volumengeber mit Reed- Schalterausgang angeschlossen werden.
- Seite 3 MULTICAL® 601 & ULTRAFLOW® Deutsch Kamstrup A/S Industrivej 28, Stilling, DK-8660 Skanderborg Tel: +45 89 93 10 00 · Fax: +45 89 93 10 01 info@kamstrup.de · www.kamstrup.de...
-
Seite 5: Inhaltsverzeichnis
Inhalt Allgemeines Montage der Temperaturfühler Fühlersätze für Tauchhülsen Kurze Direktfühlersätze Informationscodes “InFO” Montage des Durchflusssensors Montage von ULTRAFLOW® ≤ DN100 Montage von ULTRAFLOW® 54 ≥ DN150 Montage von ULTRAFLOW® 65 ≥ DN150 Montagebeispiele Montage des Rechenwerks Kompaktmontage Separat-/Wandmontage Paneleinbau stromversorgung für Rechenwerk/Pulse Transmitter Batterieversorgung Netzmodule Funktionskontrolle... -
Seite 6: Allgemeines
Allgemeines Lesen Sie bitte vor der Montage des Wärmezählers diese Anleitung durch. Bei Montagefehler fällt die Garantieverpflichtung von Kamstrup A/S weg. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe, ULTRAFLOW®: PN16/PN25/PN40, siehe Kennzeichnung. Die Kennzeichnung des Durchflusssensors gilt nicht mitgeliefertem Zubehör. -
Seite 7: Kurze Direktfühlersätze
Stutzen für den kurzen Direktfühler, in spezielle Kugelventile oder T-Stücke mit speziellen Winkeln montiert werden. Für die Montage in existierende Heizungsanlagen mit Standard-T-Stücken kann Kamstrup weiterhin R½ und R¾ Messingnippel liefern, die zu den kurzen Direkt- fühlern passen. Weiterhin kann der kurze Direktfühler auch in alle Kamstrup ULTRAFLOW®... -
Seite 8: Montage Des Durchflusssensors
Montage des Durchflusssensors Vor dem Einbau des Durchflusssensors sollte die Anlage durchgespült und Schutz- pfropfen/Kunststoffmembranen sollten vom Durchflusssensor entfernt werden. Die korrekte Plazierung des Durchflusssensors (Vor- oder Rücklauf) geht aus dem Etikett auf der Vorderseite von MULTICAL® 601 hervor. Die Durchflussrichtung ist durch den Pfeil auf der Seite angegeben. -
Seite 9: Montage Von Ultraflow® ≤ Dn100
Montage von ULTRAFLOW® ≤ Dn100 Das schwarze Elektronikgehäuse muss an der Seite sitzend eingebaut werden (bei waagerechter Installation). 90° 90° ULTRAFLOW® darf waagerecht oder senkrecht montiert werden. Max. 45° Max. 45° ULTRAFLOW® darf bis zu ±45° zur Rohrachse gedreht werden. ULTRAFLOW®... -
Seite 10: Montagebeispiele
Montagebeispiele Gewindeanschlussgerät mit MULTICAL® Rechenwerk oder Pulse Transmitter auf dem ULTRAFLOW® montiert. Durchfluss von links Durchfluss von rechts Flange meter with MULTICAL®/Pulse Transmitter fitted directly on ULTRAFLOW®. Durchfluss von links Durchfluss von rechts 101 90 MULTICAL® 601 kann mit einem 45°... -
Seite 11: Montage Des Rechenwerks
Montage des Rechenwerks Das MULTICAL® 601 Rechenwerk kann wie folgt montiert werden: Kompaktmontage Das Rechenwerk wird direkt auf den Durchflusssensor montiert, evtl. mit einem Winkelbeschlag. Nach der Montage plombieren Sie das Rechenwerk mit Plombe und Draht. Bei starker Kondensierung (z.B. Kälteapplikationen) empfehlen wir die Wandmontage des Rechenwerks. -
Seite 12: Stromversorgung Für Rechenwerk/Pulse Transmitter
stromversorgung für Rechenwerk/Pulse Transmitter MULTICAL® 601 kann durch eine eingebaute Lithiumbatterie, ein internes 24 VAC Netzmodul oder ein internes 230 VAC Netzmodul spannungsversorgt werden. Die beiden Leitungen von Batterie oder Netzmodul sind in die Klemmreihe des Rechenwerks, Nr. 60 und 61, zu montieren. Beachten Sie die korrekte Polarität: Rot an Klemme 60 (+) und schwarz an Klemme 61 (-). -
Seite 13: Funktionskontrolle
Funktionskontrolle Nach der Installation des gesamten Wärmezählers sollte eine Funktionskontrolle durchgeführt werden. Öffnen Sie Thermostate und Kugelhähne der Anlage. Betätigen Sie die obere Drucktaste von MULTICAL® 601 und kontrollieren Sie die Anzeigen für Temperatur und Durchfluss. Elektrischer Anschluss für MULTICAL® und ULTRAFLOW®... -
Seite 14: Rechenwerk Mit Zwei Durchflusssensoren
Rechenwerk mit zwei Durchflusssensoren MULTICAL® 601 ist in vielen verschiedenen Applikationen mit zwei Durchflusssensoren, hierunter z.B. Lecküberwachung und offenen Systemen, anwendbar. Wenn zwei ULTRAFLOW® mit einem MULTICAL® 601 direkt verbunden werden, soll grundsätzlich zwischen den beiden Rohren eine dichte elektrische Kopplung ausgeführt werden. -
Seite 15: Steckmodule
steckmodule MULTICAL® 601 kann durch Steckmodule mit einer Reihe von extra Funktionen erweitert werden. Unten beschreiben wir kurz die einzelnen Module. Daten-/Impulseingänge, Typ 67-00-10 Die Datenklemmen werden z.B. für den Anschluss eines PCs verwendet. Das Signal ist passiv und mittels Optokoppler galvanisch getrennt. -
Seite 16: Funk/Impulseingänge, Typ
Funk/Impulseingänge, Typ 67-00-21/25/26 Das Funkmodul wird zur drahtlosen Kommunikation über gebührenfreie Funkfrequenzen verwendet und ist mit interner Antenne oder mit Anschlussstecker für Zusatzantenne lieferbar. Für weitere Auskünfte über Funk verweisen wir auf Technical Description of Radio (5512-013). Die Impulsausgänge dieses Moduls sind mit den früher beschriebenen identisch. -
Seite 17: Analoge Ausgänge
Typ 67-00-24, siehe Installationshandbuch 5512-396 (DK) or 5512-403 (GB). Wireless M-Bus, Typ 67-00-30 Das Funkmodul ist für die Anwendung in den handgehaltenen Wireless M-Bus Reader Systemen von Kamstrup A/S bei lizenzfreier Funkfrequenz (868 MHz) ausgelegt. Das Modul erfüllt die C-Mode Spezifikationen von prEN13757-4 und kann somit in anderen Systemen, die drahtlose M-Bus C-Mode Kommunikation verwenden, eingehen. -
Seite 18: Kopfmodul
Kopfmodul Type 67-01: RTC (Echtzeituhr) Das Kopfmodul besteht aus Echtzeituhr und Batterie- Backup. Wenn das MULTICAL® 601 Rechenwerksoberteil auf das Anschlussbodenstück gesteckt und damit spannungsversorgt wird, wird das aktuelle Datum und die aktuelle Zeit vom Kopfmodul zum Rechenwerk übertragen. Das Kopfmodul wird für Applikationen empfohlen, bei denen das korrekte Datum/Zeit im Datenlogger sowie zeitgesteuerte Tarife wichtig sind. - Seite 19 Typ 67-05: RTC + Datenausgang + stundendatenlogger Das Modul verfügt über einen galvanisch getrennten Datenport mit KMP-Protokoll. Der Datenausgangsport bietet eine Anschlussmöglichkeit für externe Kommunikationseinheiten oder für Leitungen für die Übertragung von Daten, die nicht über die optische Schnittstelle auf der Vorderseite des Zählers ausgelesen werden können.
- Seite 20 Type 67-08: RTC stundendatenlogger + Impulsaus-gänge Dieses Kopfmodul hat zwei frei konfigurierbare Impulsausgänge, die für Volumen- und Energieimpulse von Wärmezählern, Kältezählern und kombinierten Wärme-/Kältezählern geeignet sind. Die Impulsauflösung folgt dem Display (im CCC-Code festgesetzt). Z.B. CCC=119 (qp 1,5): 1 Impuls/kWh und 1 Impuls/0,01 m Die Impulsausgänge sind optoisoliert und können mit 30 VDC und 10 mA belastet werden.
-
Seite 21: Elektrischer Anschluss Für Multical®, Ultraflow® Und Pulse Transmitter
CV + prog. Datenlogger Die RTC und Impulsausgangsfunktion sind identisch zu dem Topmodul 67-08. Das Topmodul verfügt über Loggerdaten die über eine Kamstrup-Funknetzwerk zusammen mit der Radio-Router Bodenmodul 6700210003 xx ausgelesen werden. Die Daten werden mit der Systemsoftware über das Netzwerk RF-Konzentrator übertragen. - Seite 22 Elektrischer Anschluss Anschluss von Pulse Transmitter Blockdiagramm Ausgang von Pulse Transmitter Supply (3…10 VDC) Signal 0,2 mA Wenn ULTRAFLOW® 54 als Impulsgeber für andere Ausrüstung verwendet werden soll, muss der Anschluss über einen Pulse Transmitter erfolgen.
- Seite 24 5512302_J1_DDD212-13_DE_07.2011...
