TECHNISCHE BESCHREIBUNG MULTICAL 601

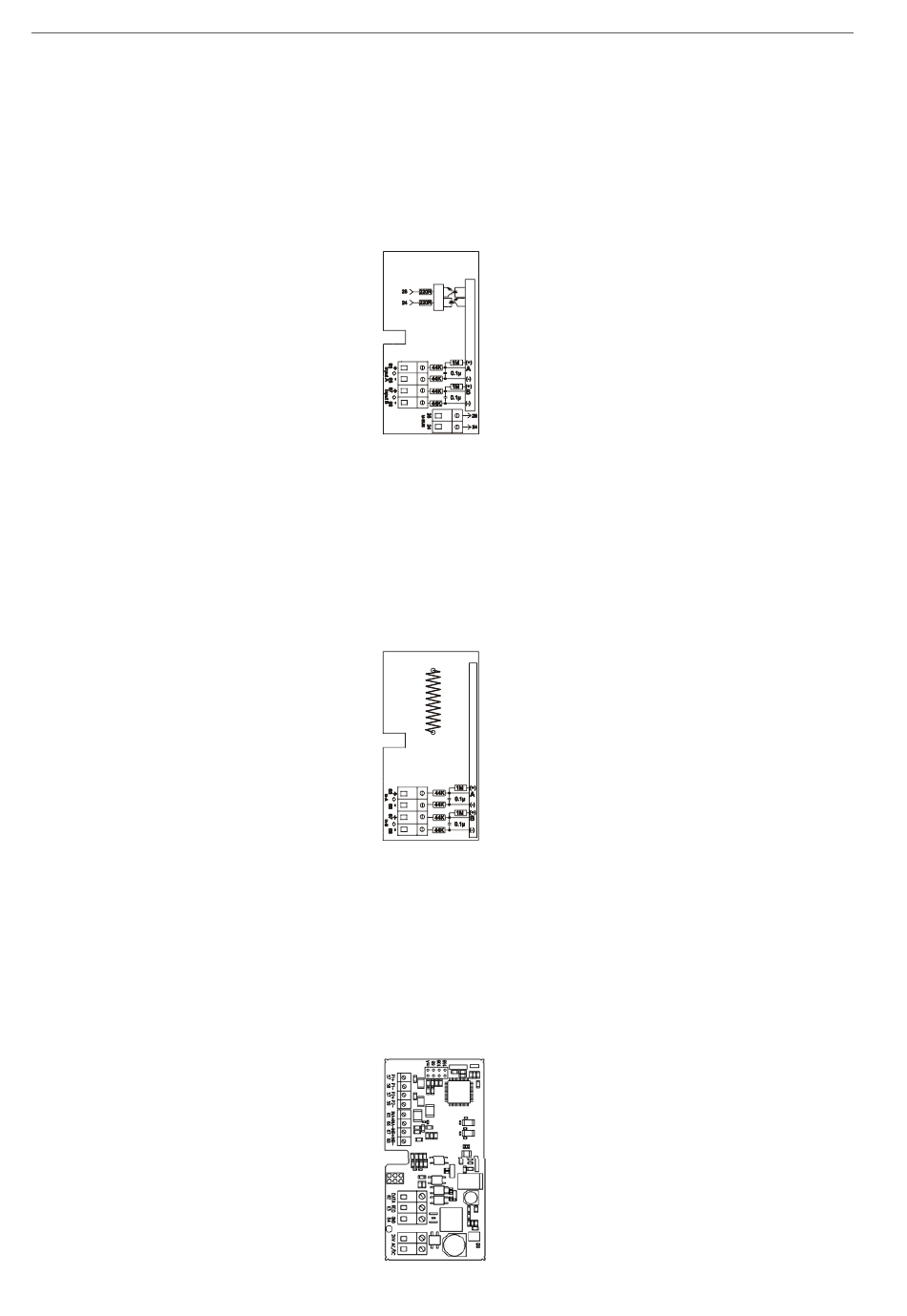

10.2.2 M-Bus + Impulseingänge (67-00-20)
Das M-Bus-Modul wird über das M-Bus-Netz versorgt und ist unabhängig von der Versorgung des Zählers. Der M-
Bus und die Wärmezähler kommunizieren in beide Richtungen über Optokoppler, so dass der M-Bus und der
Zähler galvanisch getrennt sind. Das Modul unterstützt die primäre, sekundäre und erweiterte sekundäre
Adresse.
Das M-Bus-Modul hat zwei zusätzliche Eingänge. Für die Funktion der Impulseingänge siehe Abschnitt 7.3
Impulseingänge VA und VB.
10.2.3 Radio Router + Impulseingänge (67-00-21)
Das Funkmodul wird standardmäßig zur drahtlosen Kommunikation über gebührenfreie Funkfrequenzen geliefert.
Es kann aberauch für andere, nicht-gebührenfreie Frequenzen geliefert werden.
Das Funkmodul ist als Teil eines Kamstrup Funknetzwerkes konzipiert, in dem die Daten automatisch über die
Netzwerkkomponente RF Router und RF Concentrator in das Computersystem übermittelt werden.
Das Funkmodul hat zwei zusätzliche Eingänge. Für die Funktion der Impulseingänge siehe Abschnitt 7.3
Impulseingänge VA und VB.
Das RadioRouter Modul (67-00-21) muss Netzversorgt sein.
10.2.4 Prog. Datalogger + RTC + 4...20 mA Eingänge + Impulseingänge (67-00-22)
Das Modul wird immer mit Anschlussmöglichkeiten für 2 Drucktransmitter an den Terminals 57, 58 und 59
ausgeliefert und kann auf das Ablesen des Durchflusses oder auf Druckbereiche von 6, 10 oder 16 Bar eingestellt
werden.
Das Modul ist für die Fernablesung vorbereitet, wobei die Daten vom Zähler/Modul mittels eines
angeschlossenen externen GSM/GPRS-Modems an den Terminals 62, 63 und 64 an die Systemsoftware
übertragen werden.
Das Modul verfügt außerdem über 2 zusätzliche Impulseingänge, siehe Kapitel 7.3: Impulseingänge VA und VB
bzgl. der Funktion. Das Modul muss immer mit einer Spannung von 24 V AC versorgt werden.
