TECHNISCHE BESCHREIBUNG
Das Impulsinterface muss über Klemme 97-98 von einer externen Stromversorgung mit 5...30 V-DC mit
einem Stromverbrauch von 5 mA versorgt werden.
Die hochauflösenden Energieimpulse werden als Open Collector Signal über Klemme 13-12 gesendet,
während ein interner Pull-Up Widerstand mit 10 kOhm an der externen Impulsversorgung über Klemme
13A angeschlossen werden kann.
12.2.1 Messgerätetypen
Das Impulsinterface vom Typ 5550-888 kann bei der Verifikation der nachfolgenden 4 Varianten des
®
MULTICAL
601 verwendet werden, wenn die korrekte Schaltungsplatte für den Anschluss, bzw. wenn
Temperatursensoren/Simulatoren und Durchflusssensoren/Simulator korrekt angeschlossen werden.
Messgerätetyp
67-A
Schaltungskarte -
5550-492
Anschluss
Sensortyp
Pt100, 2- Leiter
Volumeneingang

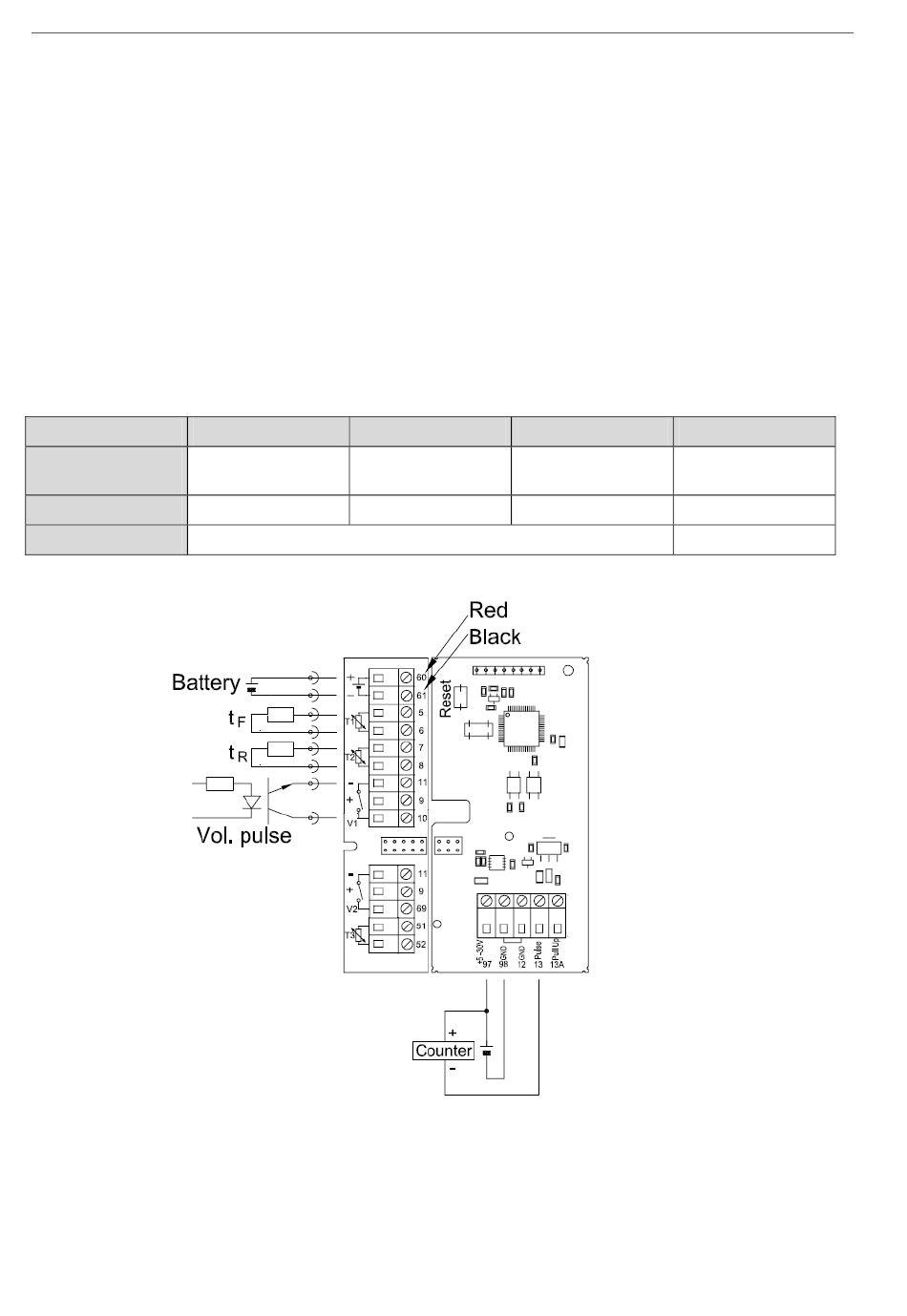

Impulsinterface 5550-888 (rechts) mit Schaltungskarte für den Anschluss - 5550-492 (links)
90
67-B
5550-568
Pt500, 4- Leiter
®
ULTRAFLOW
(11-9-10) oder Reed-Kontakt (11-10)
5512-387 DE/10.2008/Rev. C1
67-C
67-D
5550-492
5550-732
Pt500, 2- Leiter
Pt500, 4- Leiter
24 V pulses (10B-11B)
®
