TECHNISCHE BESCHREIBUNG
Die obigen Angaben gelten für Standardinstallationen. Die Lebensdauer der Batterie kann sich verkürzen durch:
- warme Umgebungstemperaturen
- Anschluss von Kommunikationsmodulen
- häufige Datenkommunikation
Für weitere Informationen bitte Kamstrup kontaktieren.

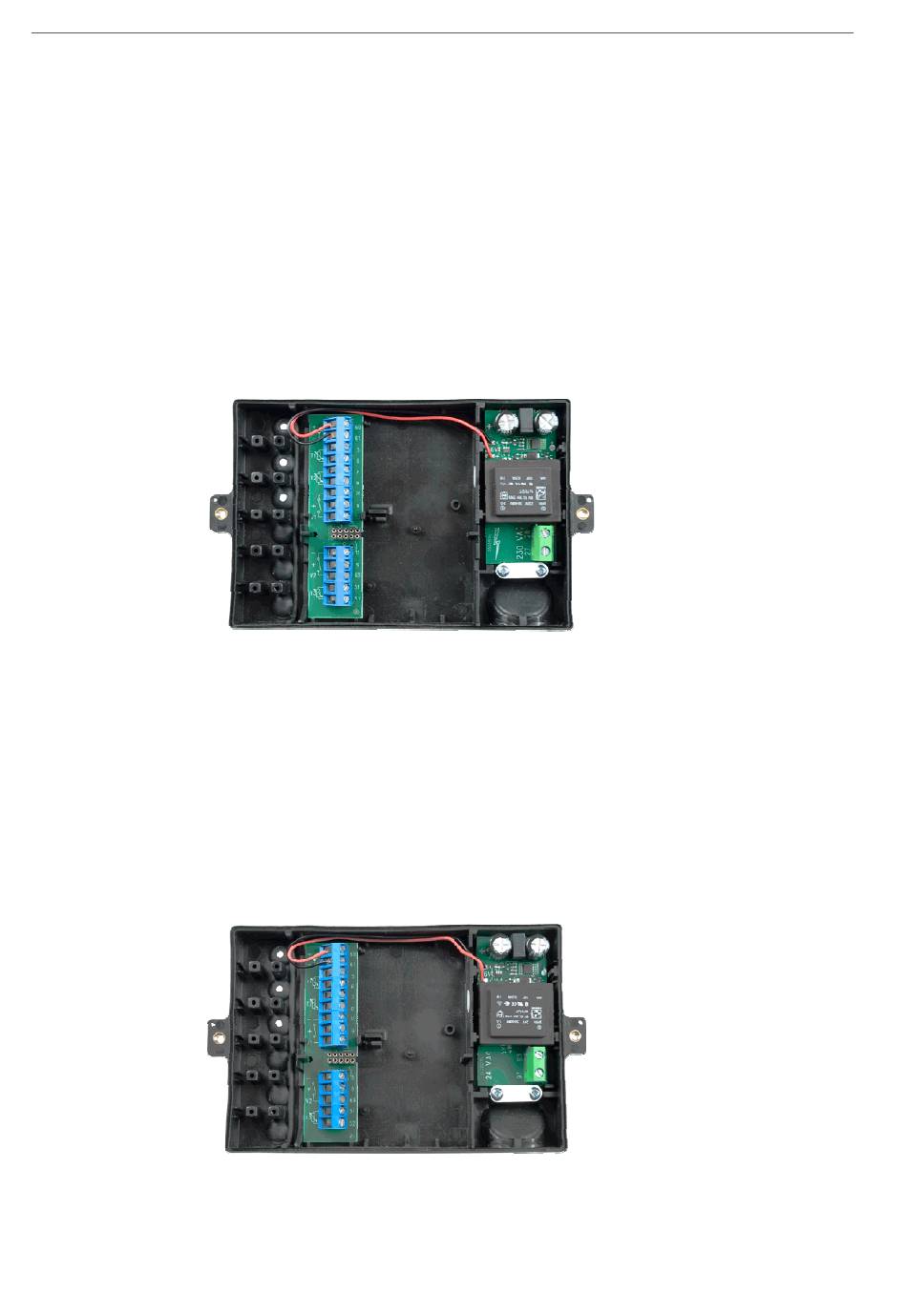

9.2 Versorgungsmodul 230 VAC

Dieses PCB-Modul ist von der Netzspannung galvanisch getrennt und eignet sich für eine direkte 230 V
Netzinstallation. Das Modul hat einen 2-Kammer Sicherheitstransformator, der die Ansprüche an Doppelisolation
(Trenntrafo) erfüllt, wenn das Rechenwerksoberteil montiert ist. Der Stromverbrauch ist niedriger als 1 VA/1 W.
Nationale Vorschriften für die elektrische Installation müssen eingehalten werden. Das 230 VAC-Modul muss vom
Personal des Energieunternehmens angeschlossen/entfernt werden, wobei die feste 230 V-Installation am
Schaltschrank ausschließlich von einem autorisierten Elektriker 230 V durchgeführt werden muss.

9.3 Versorgungsmodul 24 VAC

Dieses PCB-Modul ist von der 24 VAC Netzspannung galvanisch getrennt. Es eignet sich für
Industrieinstallationen mit einer gemeinsamen 24 VAC Versorgung und für Einzelinstallationen, die von einem
separaten 230/24 V Sicherheitstransformer im Schaltschrank versorgt werden. Das Modul hat einen 2-Kammer
Sicherheitstransformator,
Rechenwerksoberteil montiert ist. Der Stromverbrauch ist niedriger als 1 VA/1 W.
Nationale Vorschriften für die elektrische Installation müssen eingehalten werden. Das 24 VAC Modul muss vom
Mitarbeiter des Versorgungsunternehmens angeschlossen/abgetrennt werden, während die 230/24 V
Installation im Schaltschrank von einem fachkundigen Elektriker ausgeführt werden kann.
70
der die Ansprüche
5512-387 DE/10.2008/Rev. C1
an Doppelisolation (Trenntrafo)
®
MULTICAL 601
erfüllt, wenn das
