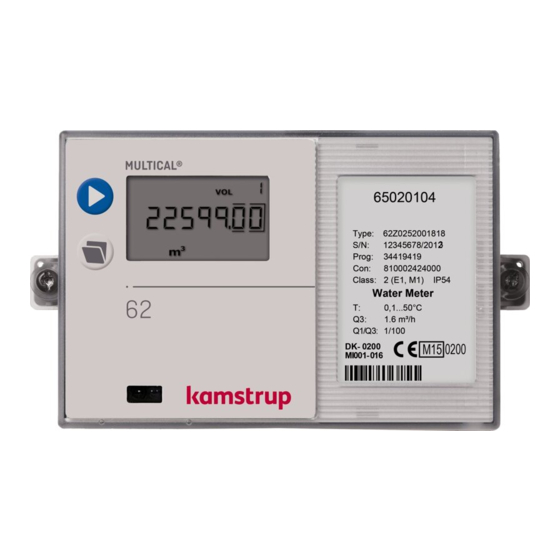

- Seite 1 Montage- und Bedienungsanleitung MULTICAL® 62 Wasserzähler...
-
Seite 2: Inhaltsverzeichnis
1 Allgemeines Lesen Sie bitte vor der Montage des Zählers diese Anleitung durch. Bei Montagefehler entfällt die Garantieverplichtung von Kamstrup A/S. MULTICAL® 62 ist ein Kaltwasserzähler (0,1...50 °C) oder (0,1...30 °C) und ein Warmwasserzähler (0,1...90 °C), der aus einem Durchlusssensor und einem Rechenwerk besteht. Die Durchlusssen- sorelektronik ist im Anschlussboden des Rechenwerks platziert, während der Rechenwerksoberteil... - Seite 3 Elektromagnetische Umgebung: E1 (MID). Wohnungen und Leichtindustrie. Das Signalkabel des Zählers soll mit mindes- tens 25 cm Abstand zu anderen Installationen gezogen werden. Klimatische Umwelt: 5 °C...55 °C. Innenmontage in nicht-kondensierender Um- gebung. MID = MeasurementInstrumentDirektive 2004/22/EG. Kamstrup A/S • 55121069_B3_DE_03.2015...
-
Seite 4: Installation
Bei der Anwendung eines Siebs oder Rückschlagventils müssen die mitgelieferten dickeren PE-Dichtungen verwendet werden, damit das Sieb oder Rückschlagventil nicht beschädigt wird. Sieb, Rückschlagventil und PE-Dichtungen dürfen nur in Kaltwasserzählern verwendet werden. FLOW PE-Dichtung Sieb Rückschlagventil PE-Dichtung Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 5: Einbauwinkel Für Ultraflow® 24
Durchlusssensor mit dem Elektronikgehäuse nach unten zeigend montiert, soll ein Winkelbe- schlag bei der Montage verwendet werden (Typennr. 3026-252, muss separat bestellt werden). Das Kabel soll im Abstand von 25 cm zu anderen elektrischen Installationen montiert werden. Vergessen Sie nicht das Rechenwerk zu plombieren. Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 6: Spannungsversorgung
Die Spannung einer Lithiumbatterie ist nahezu während der gesamten Lebensdauer konstant (ca. 3,65 V). Daher ist die Restkapazität durch Spannungsmessung nicht feststellbar. Die Batterie darf nicht aufgeladen oder kurzgeschlossen werden. Gebrauchte Batterien müssen ordnungsgemäss entsorgt werden. Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 7: Versorgungsmodule
Achtung! Dieses Modul kann nicht mit 24 VDC betrieben werden. 4 Funktionskontrolle Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt werden. Betä- tigen Sie die Drucktaste auf MULTICAL® 62, und kontrollieren Sie die erscheinenden Anzeigen für Wasserdurchluss usw. Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 8: Steckmodule
M-Bus Masters und dem gesamten Kabelwiderstand können bis zu 250 Zähler verbunden werden. Kabelwiderstand < 29 ohm Kabelkapazität < 180 nF Das M-Bus Netz über Klemme 24 und 25 anschliessen. Der Anschluss ist polaritätsuna- bhängig. M-Bus wird mit Impulseingängen geliefert. Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 9: Funk + Impulseingänge, Typ
24 VAC Spannung versorgt sein. Für eine Liste der Netzwerkalternativen (SNVT) sowie weitere Informationen über das Lon- Works-Modul, siehe Datenblatt 5810-512. Für Informationen über die Installation siehe Installa- tionsanleitung 5512-403 (GB). Siehe Installationsanleitung 5512-396 (DK) oder 5512-403 (GB). Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 10: Wireless M-Bus + Impulseingänge
Feldbusprotokoll, das innerhalb der Gebäudeautomatisierung verwendet wird. Das N2 Modul für MULTICAL® 62 sichert die einfache Integration von den Kamstrup Wasserzählern an Sys- teme, die auf N2 Open basieren. Der Adressbereich ist 1-255, bestimmt von den drei letzten Ziffern von der Kundennummer des Zählers. -
Seite 11: Gsm/Gprs Modul (Gsm6H)
Feldbusprotokoll, das innerhalb der Gebäudeautomatisierung verwendet wird. Das BACnet-Modul für MULTICAL® 62 sichert die einfache Integration von den Kamstrup Wasserzählern an Systeme, die auf BACnet basieren. Das Modul kann als sowohl Master als Slave-Gerät funktionieren, abhängig von der verwendeten MAC-Adresse. -
Seite 12: Ethernet/Ip Modul (Ip201)
Kamstrup Funknetzwerk, wo die ausgelesenen Daten automatisch über die Netzwerkeinheit RF Concentrator an die Systemsoftware übertragen wird, optimiert. Das Modul kann weiterhin mit den handbedienten Auslesesystemen von Kamstrup, z.B. USB Meter Reader und MULTITERM Pro, ausgelesen werden. Das FunkRouter-Modul wird zum Betrieb bei sowohl gebührenfreien als nicht-gebührenfreien Frequenzen, wo bis zu 500 mW Sendestärke zulässig ist, geliefert. - Seite 13 Kopfmoduls sind mit den Funktionen des zuvor beschriebenen Kopfmoduls 67-08 identisch. Das Kopfmodul ist für drahtlose Netzwerke von Kamstrup vorbereitet und kann zusammen mit einem RadioRouter-Bodenmodul 67-00-21-000-3xx Teil eines solchen Net- zwerks sein, wobei die ausgelesenen Daten mittels der Netzwerkeinheit RF Concentrator zu einer Systemsoftware übertragen werden.
-
Seite 14: Typ 602-0C: 2 Impulsausgänge Für Ce Und Cv
RTC + Impulsausgang für CV + Prog. Daten- Einstellung der Uhr. logger Koniguration der Impulsausgang. 2 Impulsausgänge für CE und CV Anschluss und Impulswert werden mit METERTOOL geändert Bodenmodul Daten- + Impulseingänge Impulswerte von VA und VB werden mit METERTOOL geändert Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 15: Impulswerte Von Va Und Vb Werden Mit Metertool Geändert
APN wird über GSM-TOOL geändert 3G GSM/GPRS-Modul (GSM8H) APN wird mit dem GSM-TOOL geändert. Ethernet/IP Modul (IP201) IP Koniguration wird über IP-TOOL geändert High-Power Radio Router + Impulseingänge Die Impulswerte von VA und VB werden über METERTOOL geändert Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 16: Informationscodes "Info
Der Zähler verlässt das Werk im Transportmodus, d.h. die Info-Codes sind nur auf dem Display, und nicht im Datenlogger, aktiv. Dies verhindert das Speichern von Info-Ereignissen sowie irrelevanten Daten im Infologger während des Transports. Wenn der Zähler das Volumenregister zum ersten Mal nach der Installation summiert, werden die Info-Codes automatisch aktiviert. Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 17: Fehlersuche
„INFO“ = 4096 Signal zu schwach Es gibt Luft im Durchlusssen- sor? Die Anlage entlüften und den Zähler wieder prüfen. „INFO“ = 16384 Durchlusssensor falsch Durchlussrichtung prüfen montiert (Pfeil auf dem Durchlusssen- sor). Kamstrup A/S • 55121069_B3_DE_03.2015... -
Seite 18: Setup Über Fronttasten
Es wird geprüft, ob der Wert für die aktuelle Anzeige gültig ist. Ist der Wert gültig, wird er gespei- chert, und ein “OK”-Symbol wird angezeigt. Ist der Wert nicht gültig, wird der alte Wert ohne das “OK”-Symbol angezeigt, und das Display kehrt zur legalen Anzeige zurück. Kamstrup A/S • 55121069_B3_DE_03.2015... - Seite 20 Kamstrup A/S • 55121069_B3_DE_03.2015...
