TECHNISCHE BESCHREIBUNG MULTICAL 601

6.6 Temperaturmessung

®
Der hochauflösende A/D-Wandler von MULTICAL 601 misst die Temperaturen T1, T2 und T3 mit einer Auflösung
von 0,01°C (Bei Zählern in 4-Leiter-Ausführung ist T3 nicht möglich). Um die Messfehler bei der
Temperaturdifferenzmessung möglichst gering zu halten, wird der selbe Messkreislauf für alle 3
Temperaturmessungen verwendet. Vor jeder Temperaturmessung wird der interne Messkreislauf mittels
eingebauter Referenzwiderständen bei 0°C bzw. 100°C automatisch justiert. Hiermit sichert man eine grosse
Messgenauigkeit und eine hohe Langzeitstabilität.

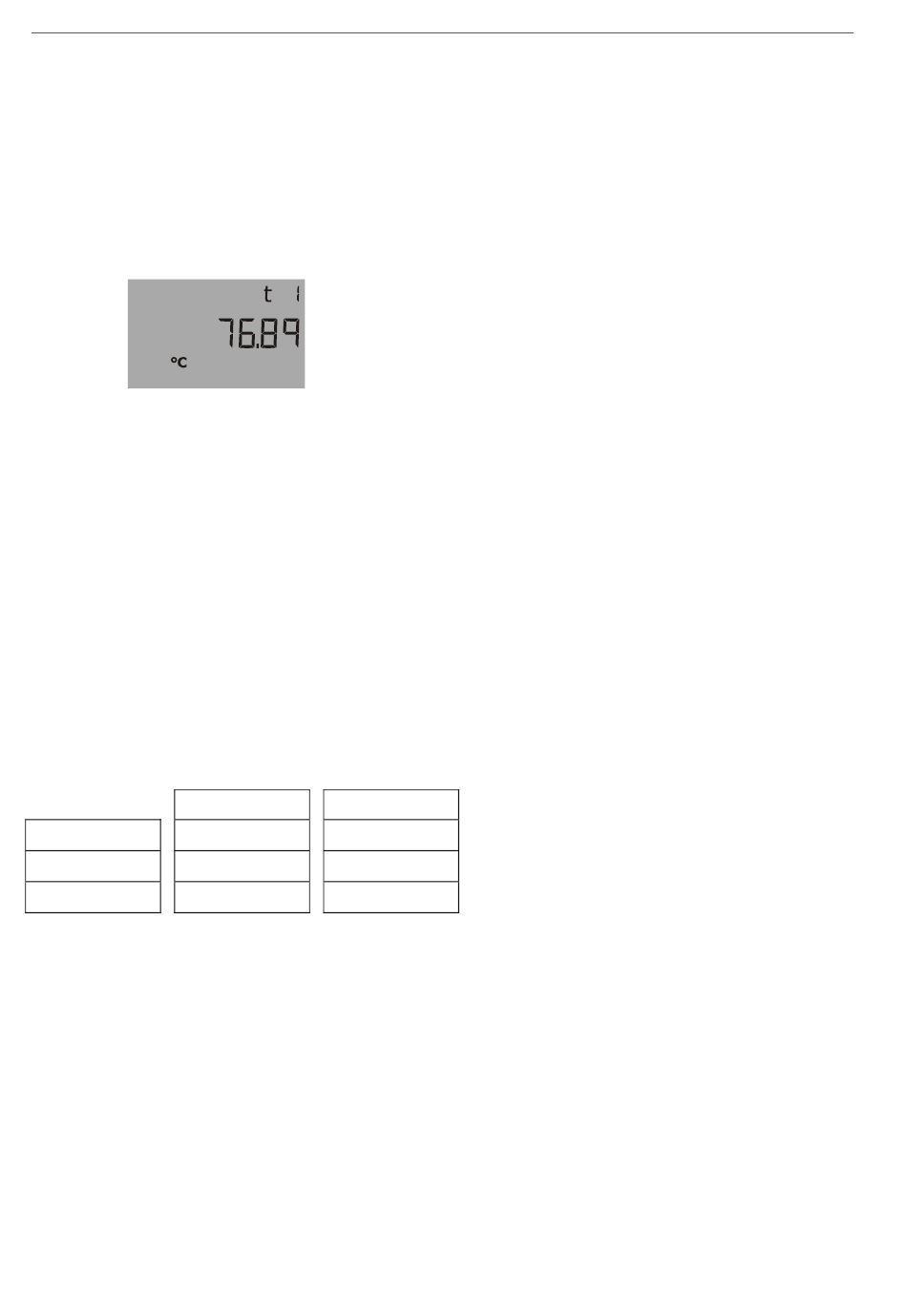

Aktuelle T1
Die Temperaturmessung wird bei jeder Integration (Energieberechnung) ausgeführt sowie alle 10 Sek. während
der Anzeige der Temperatur. Der Messkreis hat einen Temperaturbereich von 0,00°C...185,00°C. Falls ein
Temperaturfühler abgetrennt worden ist, zeigt die Anzeige 200,00°C und im Falle eines Kurzschlusses 0,00°C. In
den beiden Fällen erscheint ein Info-Code für Temperaturfühlerfehler.
Um den Rauscheinfluss der Netzfrequenz (z.B. durch lange Fühlerkabel) zu verringern, werden doppelte
Messungen mit einer Verzögerung von einer halben Periode durchgeführt. Der Durchschnitt dieser zwei
Messungen bildet die Basis für Berechnungen und für die Anzeige. Die Rauschunterdrückung der Netzfrequenz ist
optimiert für 50 Hz bzw. 60 Hz je nach ausgewähltem Liefercode.
6.6.1

Messstrom und Leistung

Messstrom wird nur während der kurzen Zeit, die für die Temperaturmessung benötigt wird, durch den
Temperaturfühler gesandt. Der effektive Leistungsverbrauch in den Temperaturfühlern ist jedoch minimal und der
Einfluss auf die Selbsterwärmung der Fühler beträgt normalerweise weniger als 1/1000 K.
Pt100 Pt500
< 3 mA < 0,5 mA
Prüfstrom
< 1,5 mW < 0,2 mW
Spitzenleistung
< 10 μW < 1 μW
RMS Leistung
38 5512-387 DE/10.2008/Rev. C1
