Montage- und Bedienungsanleitung

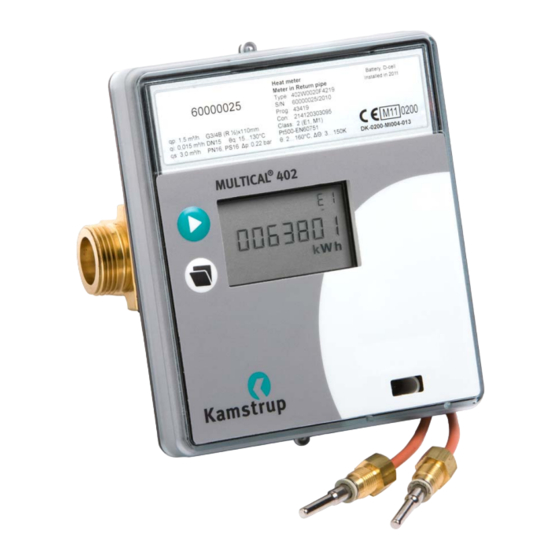

MULTICAL® 402

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kamstrup MULTICAL 402

Inhaltszusammenfassung für Kamstrup MULTICAL 402

  • Seite 1 Montage- und Bedienungsanleitung MULTICAL® 402...

  • Seite 2: Energiemessung

    , wechselt die Anzeige auf den nächsten Wert. Die untere Taste wird verwendet, um gespeicherte Werte (historische Anzeigen) und Durchschnittswerte aufzurufen. 4 Minuten nach der letzten Betätigung der Frontplattentasten kehrt der Zähler automatisch zur Anzeige der verbrauchten Energie zurück. Kamstrup A/S • 5512773_D2_DE_03.2015...
  • Seite 3 Montageanleitung MULTICAL® 402 Kamstrup A/S · Industrivej 28, Stilling · DK-8660 Skanderborg · T: +45 89 93 10 00 · info@kamstrup.de · kamstrup.de...
  • Seite 4 MULTICAL® 402, Typ 402-W und 402-T sind für Temperaturfühler Typ Pt500 geeignet MULTICAL® 402, Typ 402-V ist für Temperaturfühler Typ Pt100 geeignet. Austauschbatterie Kamstrup type 402-000-2000-000 (D-celle) eller 402-000-1000-000 Kamstrup Typ 402-000-2000-000 (D-Zelle) oder 402-000-1000-000 (2 x AA-Zellen). Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 5: Inhaltsverzeichnis

    Rechenwerks 402-0-41 Spannungsversorgung 9.13 Funk + Impulseingänge, 6.1 Batterieversorgung Typ 402-0-42 und 6.2 Netzmodule 402-0-44* Funktionskontrolle 9.14 Funk + Impulsausgänge, Typ 402-0-43 und Elektrischer Anschluss 402-0-45 Steckmodule 9.15 Modulübersicht 9.1 Impulseingänge Einrichtung über 9.2 Impulsausgänge Fronttasten Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 6: Allgemeines

    MULTICAL® 402 Allgemeines Lesen Sie bitte vor der Montage des Wärmezählers diese Anleitung durch. Bei Montagefehler fällt die Garantieverplichtung von Kamstrup A/S weg. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe: PN16/PN25, siehe Kennzeichnung. Die Kennzeichnung des Durchlusssensors gilt nicht mitgeliefertem Zubehör.

  • Seite 7: Fühlersätze Für Tauchhülsen

    Das kleine Plastikstück am Fühlerkabel in die Fühlertauchhülse schieben und die Leitung mit der beiliegenden Schraube (M4 Messing) sichern. Die Schraube darf nur mit den Fingern eingedreht werden. Die Tauchhülsen werden hiernach mit Plombe und Draht plombiert. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 8: Kurze Direktfühlersätze

    T-Stücke mit speziellen Winkeln montiert werden. Für die Montage in existierende Heizungsanlagen mit Standard-T- Stücken kann Kamstrup weiterhin R½ und R¾ Messingnippel liefern, die zu den kurzen Direktfühlern passen. Weiterhin kann der kurze Direktfühler auch in alle Kamstrup ULTRAFLOW®...

  • Seite 9: Info-Code Beschreibung

    Schutzpfropfen/ Kunststoffmembranen sollten vom Durchlusssensor entfernt werden. Die korrekte Plazierung des Durchlusssensors (Vor- oder Rücklauf) geht aus dem Etikett auf der Vorderseite von MULTICAL® 402 hervor. Die Durchlussrichtung ist durch den Pfeil auf der Seite angegeben. Kamstrup A/S • 5512773_D2_DE_03.2015...
  • Seite 10 MULTICAL® 402 Einbau von Verschraubungen, und kurzen in MULTICAL®402 Durchlusssensor eingebauten Direktfühler Der kurze Direktfühlersatz von Kamstrup darf nur in PN16 Dichtung Installationen verwendet werden, während der bei MULTICAL® 402 Durchlusssensor mitgelieferte Blindstopfen in sowohl PN16 als PN25 Installationen verwendet Dichtung werden darf.

  • Seite 11: Multical® 402

    Um Kavitation vorzubeugen, muss der Betriebsdruck bei MULTICAL® 402 min. 1,5 bar bei q und min. 2,5 bar bei q sein. Dies gilt Temperaturen bis zu ca. 80 °C. MULTICAL® 402 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt werden. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 12: Montage Von Multical® 402

    Der MULTICAL® 402 darf bis zu ±45° zur Rohrachse nach oben und bis Max. 45° zu 90° zur Rohrachse nach unten gedreht werden. MULTICAL® 402 darf nicht mit dem Elektronikgehäuse nach oben montiert werden. Installationsbeispiele Verschraubungszähler: Durchluss von links Durchluss von rechts Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 13: Montage Des Rechenwerks

    (z.B. Kälteapplikationen), empfehlen wir die Wandmontage des Rechenwerks, und dazu muss die kondenssichere Ausgabe von MULTICAL® 402 verwendet werden. 85 mm Standardmäßig ist der Beschlag am Boden des Durchlusssensors montiert, und das Rechenwerk wird wie gezeigt montiert werden können. Kamstrup A/S • 5512773_D2_DE_03.2015...
  • Seite 14 Zuerst müssen die Kabelbinder ausgelöst werden. Hiernach werden zwei Kabelbinder durch je zwei von den vier Montageösen geführt. Schließlich werden die Kabelbinder wieder um das Durchluss-kabel herumgeführt, so dass das Kabel mit dem Durchlusssensor zusammengebunden wird. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 15: Wandmontage

    Wenn der Durchlusssensor in feuchten oder kondensierenden Umgebungen installiert wird, muss das Rechenwerk höher als der Durchlusssensor montiert werden. Spannungsversorgung MULTICAL® 402 kann durch eine eingebaute Lithiumbatterie, ein internes 24 VAC oder 230 VAC Netzmodul spannungsversorgt werden. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 16: Batterieversorgung

    Sie die ordnungsgemäße NB! MULTICAL® 402 kann nicht Abisolierung sowie die korrekte mit 24 VDC versorgt werden. Montage der Kabelentlastung. Max. erlaubte Sicherung: 6 A. Nationale Regeln für die Installation sollten eingehalten werden. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 17: Funktionskontrolle

    Die zwei gepaarten 2-Leiter Temperaturfühler montiert man in die Klemme Nr. 5 und 6 (T1), sowie Klemme Nr. 7 und 8 (T2). Die Polarität der Temperaturfühler T1 und T2 ist gleichgültig. Sehen Sie die Platzierung der Klemmreihe unten: Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 18: Steckmodule

    Zähler automatisch auf Impuls-eingänge. Die Impulsdauer wird auf 32 mSek. oder 0,1 Sek. bestellt. Nach Erhalt kann die Impulsdauer mit dem PC-Programm METERTOOL geändert werden. Die Aulösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie bzw. Volumen. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 19: Typ 402-0

    M-Bus Modul mit primärer, sekundärer und erweiterter sekundärer Adressierung. Das Modul wird mit Torsionskabel über Klemmen 24 und 25 an einen M-Bus Master angeschlossen. Die Polarität ist gleichgültig. Das Modul wird durch den angeschlossenen Master stromversorgt. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 20: Typ 402-00

    Wireless M-Bus, Typ 402-0-30 und 402-0-35* Das Funkmodul ist auf die Verwendung in dem handgehaltenen Wireless M-Bus Reader System von Kamstrup, das in dem gebührenfreien Frequenzband im 868 MHz Bereich operiert, ausgelegt. Das Funkmodul wird mit interner Antenne sowie Anschluss für Zusatzantenne geliefert.
  • Seite 21 Bei der Montage einer Zusatzantenne muss es gesichert werden, dass das Antennenkabel zwischen der Platine und dem Stag des Deckels nicht geklemmt wird. Beim Ersatz oder bei der Montage von Modulen darf der Zähler nicht stromführend sein. Dasselbe gilt bei der Montage einer Zusatzantenne. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 22: Wireless M-Bus

    Bei der Montage einer Zusatzantenne muss es gesichert werden, dass das Antennenkabel zwischen der Platine und dem Stag des Deckels nicht geklemmt wird. Beim Ersatz oder bei der Montage von Modulen darf der Zähler nicht stromführend sein. Dasselbe gilt bei der Montage einer Zusatzantenne. Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 23: Funk + Impulseingänge

    MULTICAL® 402 9.13 Funk + Impulseingänge, Typ 402-0-42 und 402-0-44* Die Funkmodule sind auf die Verwendung in den Kamstrup Funknetzwerksystemen, die im gebührenfreien Frequenzband im 434 MHz Bereich operieren, optimiert, können aber auch für die handgehaltenen Auslesesystemen im selben Frequenzbereich verwendet werden.

  • Seite 24: 9.15 Modulübersicht

    Impulsausgänge (VA, VB) 402-0-44 Radio, EU, 434 MHz, int. + ext. ant., NET1 + 2 pulse 5550-1072 inputs (VA, VB) 402-0-45 Radio, EU, 434 MHz, int. + ext. ant., NET1 + 2 pulse 5550-1074 outputs (CE, CV) Kamstrup A/S • 5512773_D2_DE_03.2015...

  • Seite 25: 10 Einrichtung Über Fronttasten

    Information im Display angezeigt, während die Ziffer äusserst rechts im Display blinkt: Der Wert für die blinkende Ziffer kann durch Drücken der Sekundärtaste geändert werden . Für jeden Druck der Taste wird die Ziffer um 1 erhöht, und ab 9 wird wieder mit 0 angefangen: Kamstrup A/S • 5512773_D2_DE_03.2015...
  • Seite 26 Es wird geprüft, ob der Wert für die aktuelle Anzeige gültig ist. Ist der Wert gültig, wird er gespeichert, und der neue Wert wird im Display zusammen mit dem ”OK”-Symbol angezeigt. Ist der Wert nicht gültig, wird der alte Wert ohne das ”OK”-Symbol angezeigt. Kamstrup A/S • 5512773_D2_DE_03.2015...
  • Seite 27 Bedienungsanleitung Verbrauchte Energie in kWh, MWh Letztes Stichtagsdatum. oder GJ. Energiezählerstand am letzten Stichtagsdatum, gefolgt vom Energiezählerstand am vorletzten Stichtagsdatum. Gefolgt von monatlichen Verbrauchtes Fernwärmewasser. Zählerständen. Letztes Stichtagsdatum. Volumenzählerstand am letzten Stichtagsdatum, gefolgt vom Volumenzählerstand am vorletzten Stichtagsdatum. Gefolgt von monatlichen Anzahl Betriebsstunden.
  • Seite 28 Die Programmnummer des Rechenwerks. In diesem Beispiel: Durch-lusszähler im Rücklauf, MWh und 100 Imp/l Gefolgt von der Konigurationsnummer und Software-ausgabe des Rechenwerks. Displaytest. DDD = 213 (*) DDD = 212 Siehe übrigens interaktive Bedienungsanleitungen auf www.kamstrup.de. Kamstrup A/S • 5512773_D2_DE_03.2015...
