TECHNISCHE BESCHREIBUNG

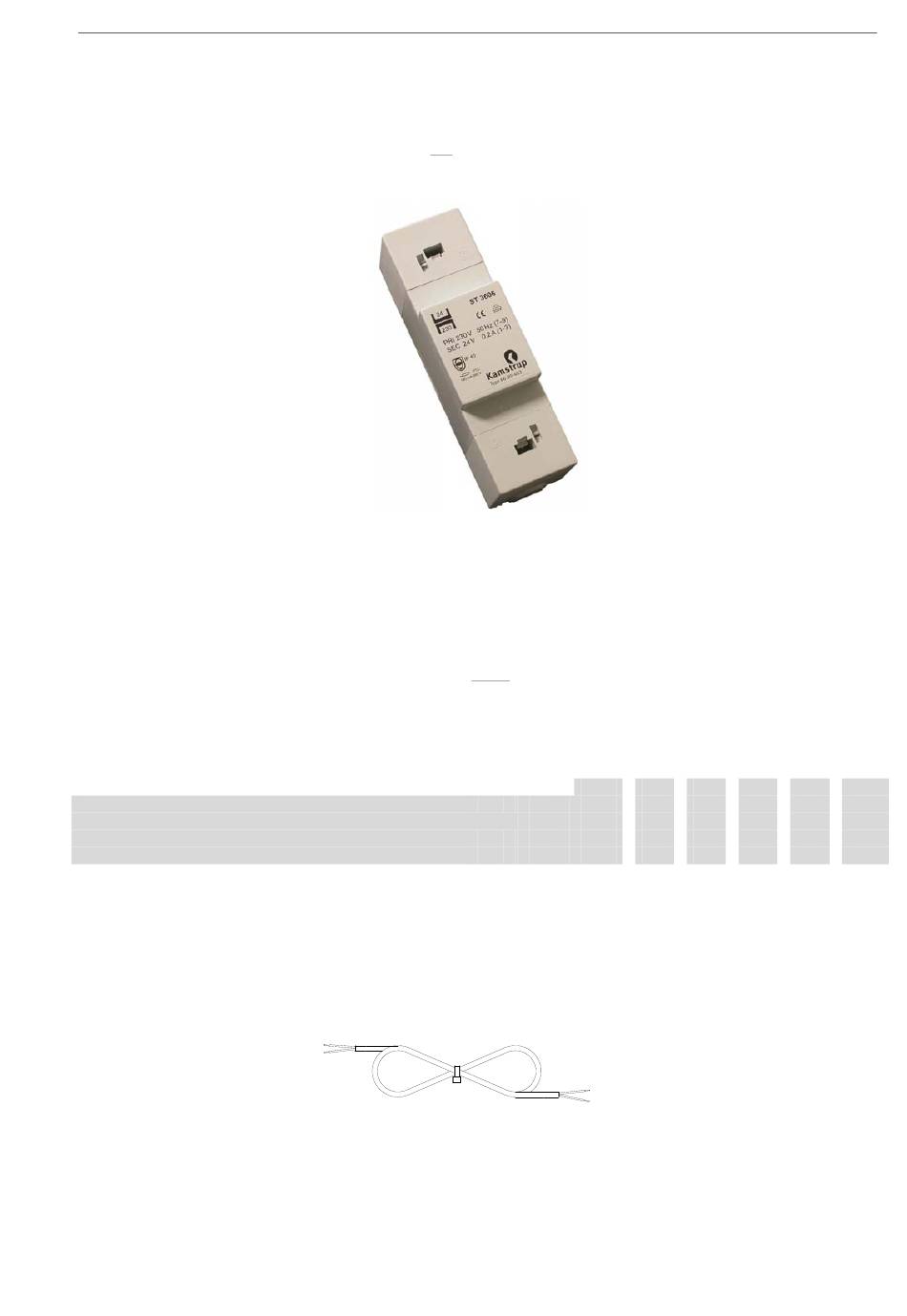

Das Modul eignet sich besonders für die Installation zusammen mit einem 230/24 V Sicherheitstransformator,
z.B. Typ 66-99-403, der in den Schaltschrank vor dem Sicherheitsrelais eingebaut werden kann. Wird der
Transformator verwendet, bleibt der Leistungsverbrauch des gesamten Zählers inklusive dem 230/24 V
Transformator unter 1,7 W.

9.4 Wechsel zwischen Batterie und Netzversorgung

Bei Bedarf kann die Versorgung von MULTICAL
umgestellt werden. Netzversorgte Zähler können auf Batterieversorgung umgestellt werden. Dies ist
beispielsweise auf Baustellen von Vorteil, auf denen die Netzversorgung schwankt oder teilweise sogar
unterbrochen sein kann.
Der Wechsel von Batterie- auf Netzversorgung erfordert keine Umprogrammierung, da MULTICAL
einen Info-Code für schwache Batterien verfügt.
Der Wechsel von der Netz- auf die Batterieversorgung darf jedoch nicht mit MULTICAL
den folgenden Bodenmodulen erfolgen:
MULTICAL 601
Bodenmodul
RF Router + Impulseingänge
Prog. Datalogger + RTC + 4...20 mA Eingänge + Impulseingänge
0/4...20 mA Ausgänge
LonWorks, FTT-10A/Impulseingänge
Siehe Abschnitt 10.1.5, Versorgungsmöglichkeiten für die Kopf- und Bodenmodule.

9.5 Netzversorgungskabel

®
MULTICAL 601 wird geliefert mit 1,5 m Versorgungskabel, Typ „H05 VV-F" für entweder 24 VAC oder 230 VAC.
Versorgungskabel mit Kupferleitungen und einem Durchmesser von 2 x 0,75 mm² müssen über eine Vorsicherung
mit max. 6 Amp. angeschlossen werden.
„H05 VV-F" ist die Bezeichnung für ein starkes PVC-Kabel für Temperaturen max. 70°C. Das Versorgungskabel
muss daher in ausreichendem Abstand zu heißen Rohren usw. geführt werden.
®
601 von der Netzversorgung auf Batterie oder umgekehrt
®
Type 67-
Versorgungskabel, Typ 5000-286 (2 x 0,75 mm²)
5512-387 DE/10.2008/Rev. C1
MULTICAL
®
®
601 in Kombination mit
21
22
23
24
®
601
601 nicht über
71
