Installations- und Bedienungsanleitung

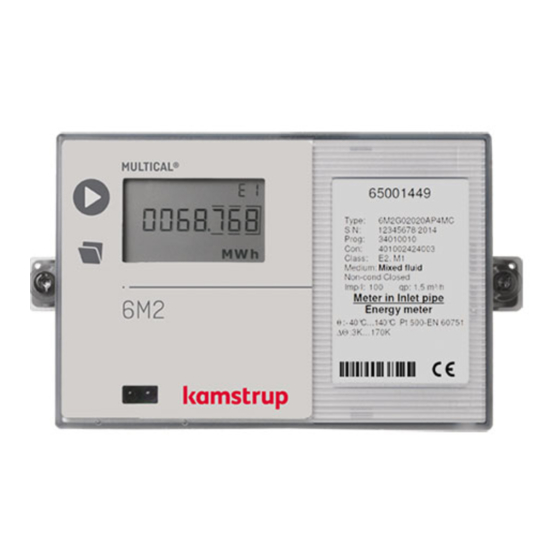

MULTICAL® 6M2
Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de
Kamstrup Austria GmbH · Handelskai 94 – 96 · Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com
Kamstrup A/S, Schweiz · Industriestrasse 47 · CH-8152 Glattbrugg · T: +41 43 455 70 50 · info@kamstrup.ch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kamstrup MULTICAL 6M2
Inhaltszusammenfassung für Kamstrup MULTICAL 6M2
- Seite 1 Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de Kamstrup Austria GmbH · Handelskai 94 – 96 · Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com...
-
Seite 2: Bezeichnung
MULTICAL® 6M2, Typ 6M2-G kann an Durchflusssensortypen mit elektronischer Abtastung oder Durchflusszähler mit Reed-Schalterausgang angeschlossen werden. MULTICAL® 6M2, Typ 6M2-H ist einem Durchflusssensor mit 24 V aktivem Impulsausgang anzuschließen. Unangesehen des Durchflusssensortyps, muss ”imp./Liter” von Durchflusssensor und Rechenwerk gleich sein. Austauschbatterie Kamstrup Typ 1606064. Kamstrup A/S • 55121601_B1_DE_02.2019... - Seite 3 Kamstrup A/S, Deutschland · Werderstraße 23-25 · D-68165 Mannheim · T: +49 621 321 689 60 · info@kamstrup.de Kamstrup Austria GmbH · Handelskai 94 – 96 · Millennium Tower – 32. OG, TOP 321 · A-1200 Wien · T: +43 1 9073 666 · info-at@kamstrup.com...
-
Seite 4: Inhaltsverzeichnis
10.3 Kommunikationsbodenmodule Einstellung mittels Fronttasten 1 Allgemeines Lesen Sie bitte vor der Montage des Energiezählers diese Anleitung durch. Bei Montagefehler fällt die Garantieverpflichtung von Kamstrup A/S weg. Beachten Sie die Einhaltung folgender Installationsverhältnisse: - Druckstufe, Kamstrup Fühlerpaar Typ DS: PN16 - Druckstufe, Kamstrup Tauchhülsen aus rostfreiem Stahl... -
Seite 5: Montage Des Temperaturfühlers
S E C T I O N B - B Leitungmuss mit der beiliegenden Schraube (M4 Messing) gesichert werden. Die Schraube darf nur mit den Fingern eingedreht werden. Die Tauchhülsen werden hiernach mit Plombe und Draht plombiert. Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 6: Temperaturfühlerpaar Bei Kälteapplikationen
Die kurzen Direktfühler können bis zu DN25 in speziellen Kugelventilen mit eingebautem M10-Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen mit Standard-T-Winkel montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die zu den kurzen Direktfühlern passen. Der kurze Direktfühler kann auch direkt in ausgewählten Durchflusssensoren von Kamstrup montiert werden. -
Seite 7: Durchflusssensor
Durchflusssensoren. 3.1 Platzierung des Durchflusssensors Kamstrup-Durchflusssensoren erfordern weder eine gerade Einlauf- noch Auslaufstrecke, um die Messgeräterichtlinie (MID) 2014/32/ EU, OIML R75:2002 und EN 1434:2015 einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem Durchflusssensor ist eine gerade Einlaufstrecke notwendig. -
Seite 8: Gwf Durchflusszähler
Die Durchflussrichtung muss bei der Installation des Zählers beobachtet werden. Die Durchflussrichtung ist durch den Pfeil auf dem Durchflusssensor angegeben. Zur Beachtung: Der Zähler muss gegen evtl. Stöße oder Vibrationen in der Installation geschützt sein. Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 9: Montage Des Rechenwerks
Die Wandmontage ist natürlich bei der Montage in kondensierender Umwelt ideal. 52 mm 4.2 Panelmontage Mit dem Paneleinbausatz, Nr. 66-99-104 (192 x 144 mm) von Kamstrup, kann MULTICAL® 6M2 direkt in Panelen oder Steuertafeln eingebaut werden. Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 10: Flüssigkeitstyp
Genauigkeit sichern. Der Code des Flüssigkeitstyps besteht aus vier Ziffern, die beschreiben, auf welchen Flüssigkeitstyp und auf welche Konzentration das Rechenwerk programmiert ist. Der Code des Flüssigkeitstyps geht vom Display des Rechenwerks hervor (Referenznummer 71). Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 11: Elektrischer Anschluss, Multical® 6M2
Die Polarität der Temperaturfühler T1, T2 und T3 ist gleichgültig. Klemmreihe Nr. Standard-Wärme- und Kältemessung T1 5-6 Fühler im Vorlauf (rot) T2 7-8 Fühler im Rücklauf (blau) V1 11B-10B Durchflusssensor im Vorlauf oder Rücklauf V2 79B-69B T3 51-52 Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 12: Anschlussbeispiel
Beispiel für die Verbindung zwischen MULTICAL® 6M2 (Typennr. 6M2-G) und dem Durchfluss sensor GWF UNICO2 (IPG 14) mit Reed-Schalter. Das Verbindungsbeispiel kann auch für den Durchflusssensor GWF MTH verwendet werden. Die weiße und die braune Leitung können ausgetauscht werden. MULTICAL® 6M2 UNICO 2 Weiß Braun MULTICAL® 6M2 Kamstrup A/S • 55121601_B1_DE_02.2019... - Seite 13 Beispiel für die Verbindung zwischen MULTICAL® 6M2 (Typennr. 6M2-G) und dem Durchflusssensor GWF WSDH (Reed RD 022) mit Reed-Schalter. Die schwarze und die braune Leitung können ausgetauscht werden. Der gelbe Schirmbeidraht wird nicht verwendet. MULTICAL® 6M2 WSDH Gelb Schwarz Braun MULTICAL® 6M2 Kamstrup A/S • 55121601_B1_DE_02.2019...
-
Seite 14: Spannungsversorgung Von Rechenwerk
Die Batterie kann und darf nicht aufgeladen werden, und darf nur kurzfristig kurzgeschlossen werden (höchstens 2 Sekunden). Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden, z.B. bei Kamstrup A/S. 7.2 Netzmodule Die Module sind Schutzart II. Sie werden über ein Zweileiterkabel (ohne Erde) durch den Kabeleingang des Rechenwerks, den Sie in der rechten Seite des Anschlussbodens finden, angeschlossen. -
Seite 15: Funktionskontrolle
1…10 Min. Temperaturfühler T2 außerhalb Messbereich 1…10 Min. Temperaturfühler T3 außerhalb Messbereich 1…10 Min. Sollten mehrere Infocodes gleichzeitig auftreten, wird die Summe der Infocodes angezeigt. Z.B. wird Info-Code 12 angezeigt, wenn beide Temperaturfühler außerhalb Bereich sind. Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 16: Steckmodule
Normalerweise ist Energie (CE) an den Klemmen 16-17 und Volumen (CV) an den Klemmen 18-19 angeschlossen. Andere Kombinationen lassen sich aber mit dem PC-Programm METERTOOL HCW, das auch die Impulsdauer auf 32 oder 100 ms festlegt, auswählen. Kamstrup A/S • 55121601_B1_DE_02.2019... -
Seite 17: Kommunikationsbodenmodule
10.3.4 Modbus RS485 RTU* Tochtermodul + Impulseingänge, Typ 67-00-67 Das Modbus Bodenmodul für MULTICAL® sichert die einfache Integration von Kamstrup Wärme-, Kälte- und Wasserzählern zu einem Modbus-basierten System. Modbus ist ein offenes, weitverbreitetes und wohlbekanntes serielles Kommunikationsprotokoll, das innerhalb der Gebäudeautomatisierung verwendet wird. -
Seite 18: Einstellung Mittels Fronttasten
Es wird geprüft, ob der Wert für die aktuelle Anzeige gültig ist. Ist der Wert gültig, wird er gespeichert, und ein ”OK”-Symbol wird angezeigt. Ist der Wert nicht gültig, wird der alte Wert ohne das ”OK”-Symbol angezeigt, und das Display kehrt zur legalen Anzeige zurück. Kamstrup A/S • 55121601_B1_DE_02.2019... - Seite 20 Kamstrup A/S • 55121601_B1_DE_02.2019...
