MULTICAL® 302

4.2 Durchflussrichtung

Bevor der Zähler in der Anwendung installiert
wird, muss sichergestellt werden, dass die
Durchflussrichtung korrekt ist.

4.3 Positionierung der Installation

In der oberen linken Ecke des Zählerdisplays
gibt ein Icon an, ob der Zähler in Vorlauf oder
Rücklauf installiert ist.
Es ist sehr wichtig, sicherzustellen, dass
der Zähler entweder als Vorlaufzähler oder
Rücklaufzähler montiert ist. Die Positionierung
der Installation im Zähler lässt sich im Setup-
Modus ändern (siehe paragraph 9.1, page 13
für weitere Informationen).

4.4 Feuchte und Kondensation

Bei der Installation in feuchten Umgebungen
muss der MULTICAL® 302, wie unten gezeigt,
45° zur Rohrachse gedreht werden.
8

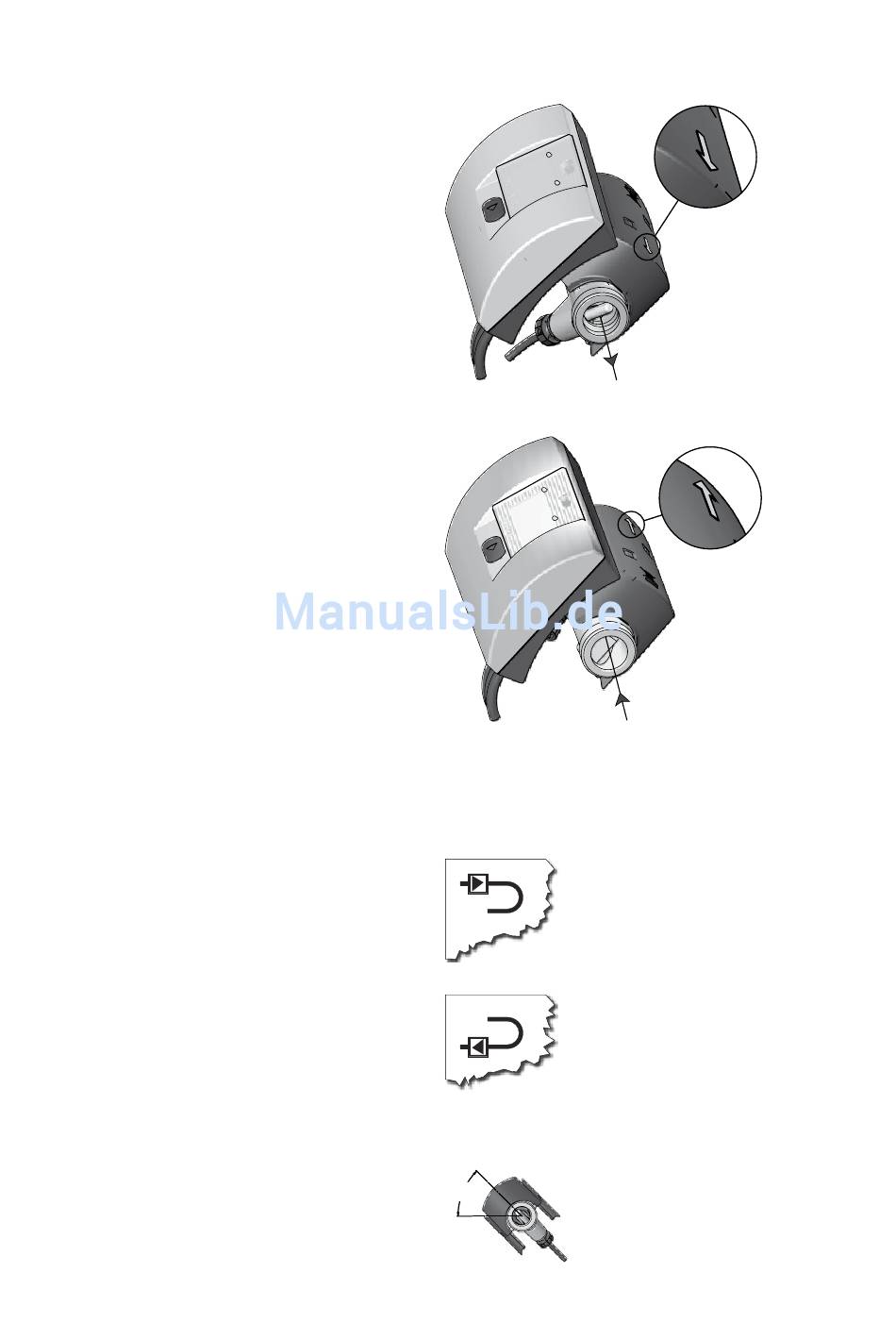

Durchflussrichtung aus der Abbildung heraus – die
Richtung ist am Durchflusssensor angegeben.
Durchflussrichtung in die Abbildung hinein – die
Richtung ist am Durchflusssensor angegeben.
Icon für Vorlaufzähler
Icon für Rücklaufzähler
45°
Kamstrup A/S • 55121352_B2_DE_04.2015
