Montage von ULTRAFLOW® 54 ≥ Dn150
3.2
Siehe Installationsanleitung Nr. 5512-887.
3.3

Installationsbeispiele

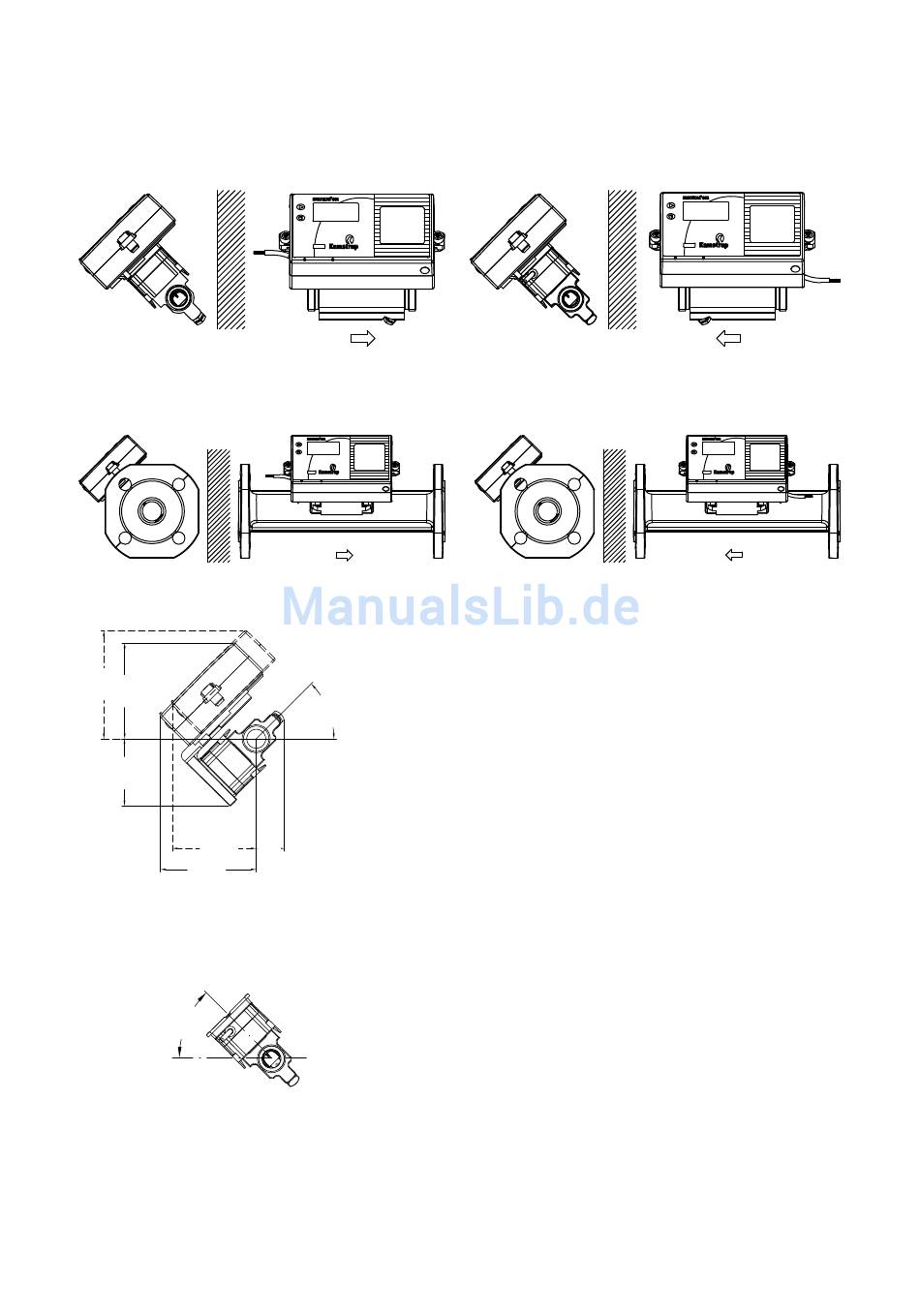

Verschraubungszähler mit MULTICAL®/Pulse Transmitter auf ULTRAFLOW® montiert.
Flanschzähler mit MULTICAL®/Pulse Transmitter auf ULTRAFLOW® montiert.
101 90
63
3.3.1

Feuchte und Kondensation

Bei der Installation in feuchter Umwelt, muss ULTRAFLOW®, wie unten gezeigt, 45° zur
Rohrachse gedreht werden.
45°
6
Durchfluss von links
Durchfluss von links
45°
81 27
91
Wo Kondensierung vorkommen kann, z.B. in
Kühlanlagen, muss die kondenssichere Ausgabe
von ULTRAFLOW® verwendet werden.
Der Winkelbeschlag ermöglicht die Montage von
MULTICAL® 602 in zwei Positionen.
Winkelbeschlag Typ 30-26-252 wird separat bestellt.
Durchfluss von rechts
Durchfluss von rechts
