MULTICAL® 6M2
10 Steckmodule
MULTICAL® 6M2 kann mittels Einsteckmodule um eine Reihe extra Funktionen erweitert werden.
Die individuellen Module werden unten kurz beschrieben.
10.1 Modulübersicht
MULTICAL® 6M2 Kommunikationskopfmodule
Typennr.
Beschreibung
602-0C
2 Impulsausgänge für CE und CV
MULTICAL® 6M2 Kommunikationsbodenmodule
Typennr.
Beschreibung
67-00-20
M-Bus + 2 Impulseingänge (VA, VB)
67-00-24
LonWorks, FTT-10A + Impulseingänge (VA, VB)
67-00-66
BACnet MS/TP (B-ASC) RS-485 + 2 Impulseingänge
67-00-67
Modbus RTU + Impulseingänge
10.2 Kommunikationskopfmodule

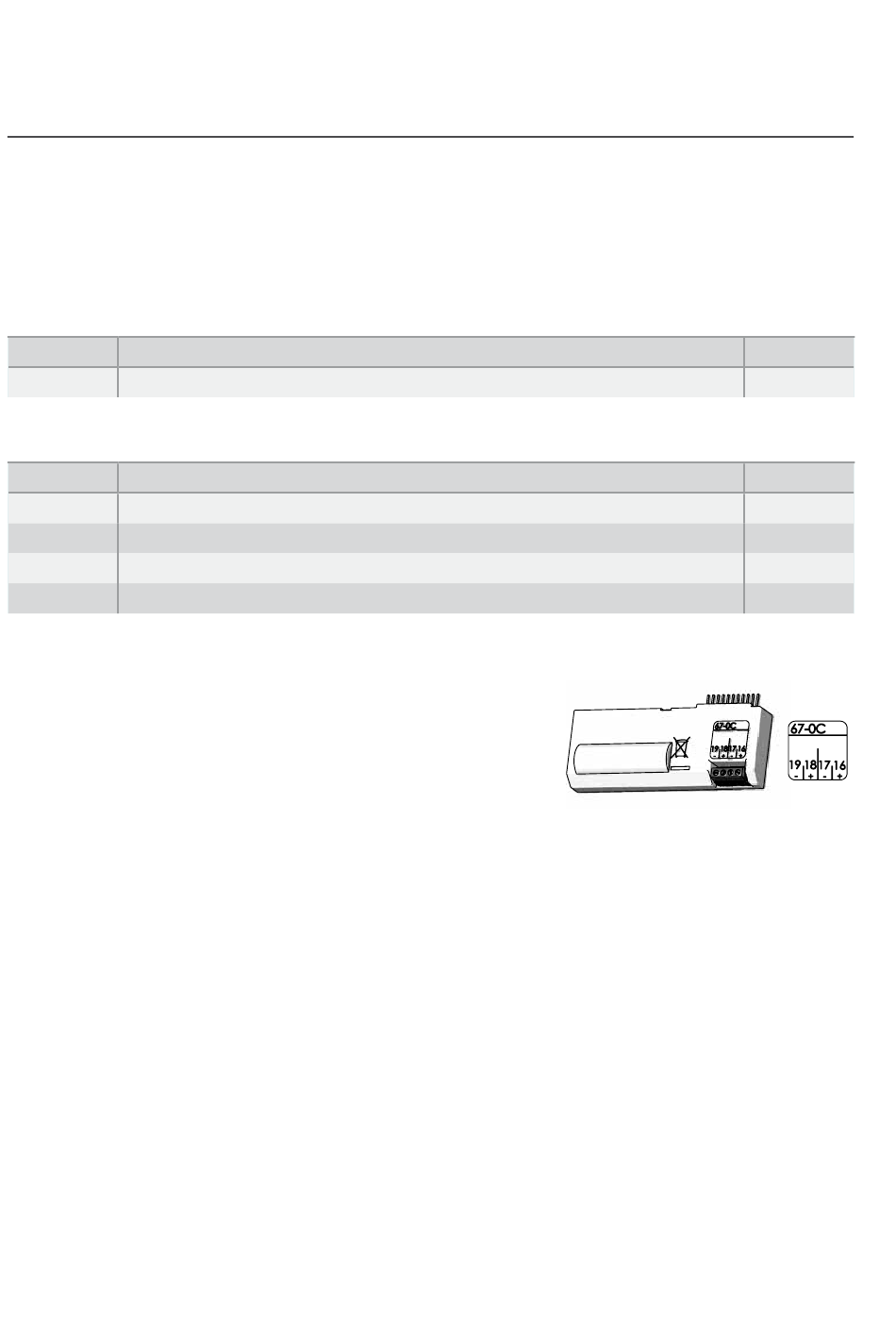

10.2.1 Typ 602-0C: 2 Impulsausgänge für CE und CV
Dieses Kopfmodul hat zwei konfigurierbare Impulsausgänge,
die für Volumen- und Energieimpulse von Wärmezählern,
Kältezählern und kombinierten Wärme-/Kältezählern geeignet
sind.
Die Impulsauflösung entspricht der Anzeige (im CCC-Code
festgelegt), z.B. CCC=119 (q
1 Imp/0,01m
3
.
Die Impulsausgänge sind optoisoliert und können mit 30 VDC
und 10 mA belastet werden.
Normalerweise ist Energie (CE) an den Klemmen 16-17 und
Volumen (CV) an den Klemmen 18-19 angeschlossen. Andere
Kombinationen lassen sich aber mit dem PC-Programm
METERTOOL HCW, das auch die Impulsdauer auf 32 oder
100 ms festlegt, auswählen.
16
1,5): 1 Imp/kWh und
p
Kamstrup A/S • 55121601_B1_DE_02.2019
Modulnr.
5550-1163
Modulnr.
5550-831
5550-1128
5550-1240
5550-1277
