TECHNISCHE BESCHREIBUNG

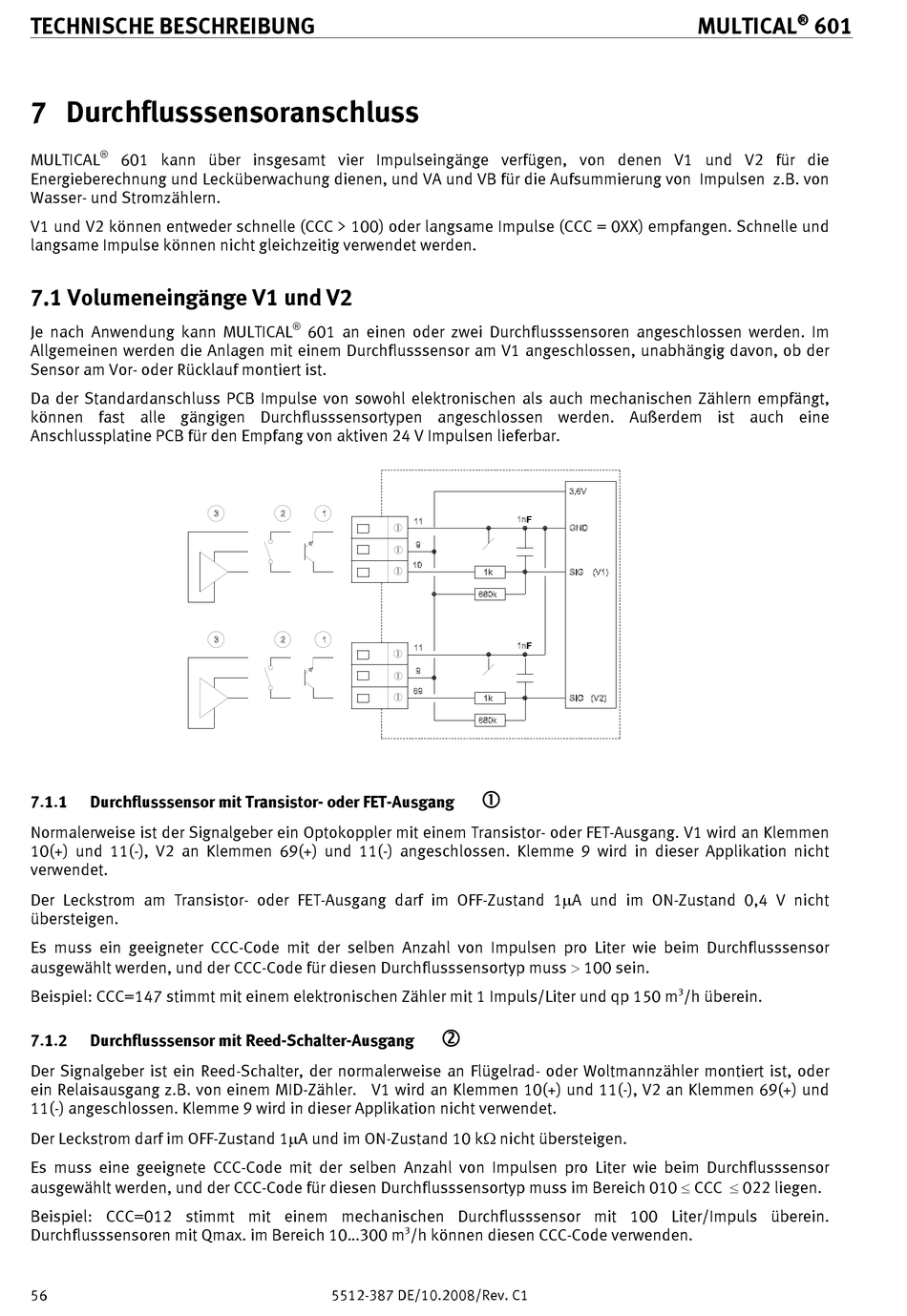

7 Durchflusssensoranschluss

®
MULTICAL 601 kann über insgesamt vier Impulseingänge verfügen, von denen V1 und V2 für die
Energieberechnung und Lecküberwachung dienen, und VA und VB für die Aufsummierung von Impulsen z.B. von
Wasser- und Stromzählern.
V1 und V2 können entweder schnelle (CCC > 100) oder langsame Impulse (CCC = 0XX) empfangen. Schnelle und
langsame Impulse können nicht gleichzeitig verwendet werden.
7.1 Volumeneingänge V1 und V2
Je nach Anwendung kann MULTICAL
Allgemeinen werden die Anlagen mit einem Durchflusssensor am V1 angeschlossen, unabhängig davon, ob der
Sensor am Vor- oder Rücklauf montiert ist.
Da der Standardanschluss PCB Impulse von sowohl elektronischen als auch mechanischen Zählern empfängt,
können fast alle gängigen Durchflusssensortypen angeschlossen werden. Außerdem ist auch eine
Anschlussplatine PCB für den Empfang von aktiven 24 V Impulsen lieferbar.
7.1.1

Durchflusssensor mit Transistor- oder FET-Ausgang

Normalerweise ist der Signalgeber ein Optokoppler mit einem Transistor- oder FET-Ausgang. V1 wird an Klemmen
10(+) und 11(-), V2 an Klemmen 69(+) und 11(-) angeschlossen. Klemme 9 wird in dieser Applikation nicht
verwendet.
Der Leckstrom am Transistor- oder FET-Ausgang darf im OFF-Zustand 1μA und im ON-Zustand 0,4 V nicht
übersteigen.
Es muss ein geeigneter CCC-Code mit der selben Anzahl von Impulsen pro Liter wie beim Durchflusssensor
ausgewählt werden, und der CCC-Code für diesen Durchflusssensortyp muss > 100 sein.
Beispiel: CCC=147 stimmt mit einem elektronischen Zähler mit 1 Impuls/Liter und qp 150 m
7.1.2

Durchflusssensor mit Reed-Schalter-Ausgang

Der Signalgeber ist ein Reed-Schalter, der normalerweise an Flügelrad- oder Woltmannzähler montiert ist, oder
ein Relaisausgang z.B. von einem MID-Zähler. V1 wird an Klemmen 10(+) und 11(-), V2 an Klemmen 69(+) und
11(-) angeschlossen. Klemme 9 wird in dieser Applikation nicht verwendet.
Der Leckstrom darf im OFF-Zustand 1μA und im ON-Zustand 10 kΩ nicht übersteigen.
Es muss eine geeignete CCC-Code mit der selben Anzahl von Impulsen pro Liter wie beim Durchflusssensor
ausgewählt werden, und der CCC-Code für diesen Durchflusssensortyp muss im Bereich 010 ≤ CCC ≤ 022 liegen.
Beispiel: CCC=012 stimmt mit einem mechanischen Durchflusssensor mit 100 Liter/Impuls überein.
Durchflusssensoren mit Qmax. im Bereich 10...300 m
56
®
601 an einen oder zwei Durchflusssensoren angeschlossen werden. Im
3
/h können diesen CCC-Code verwenden.
5512-387 DE/10.2008/Rev. C1
®
MULTICAL 601
3
/h überein.
