4.4

Montagebeispiele

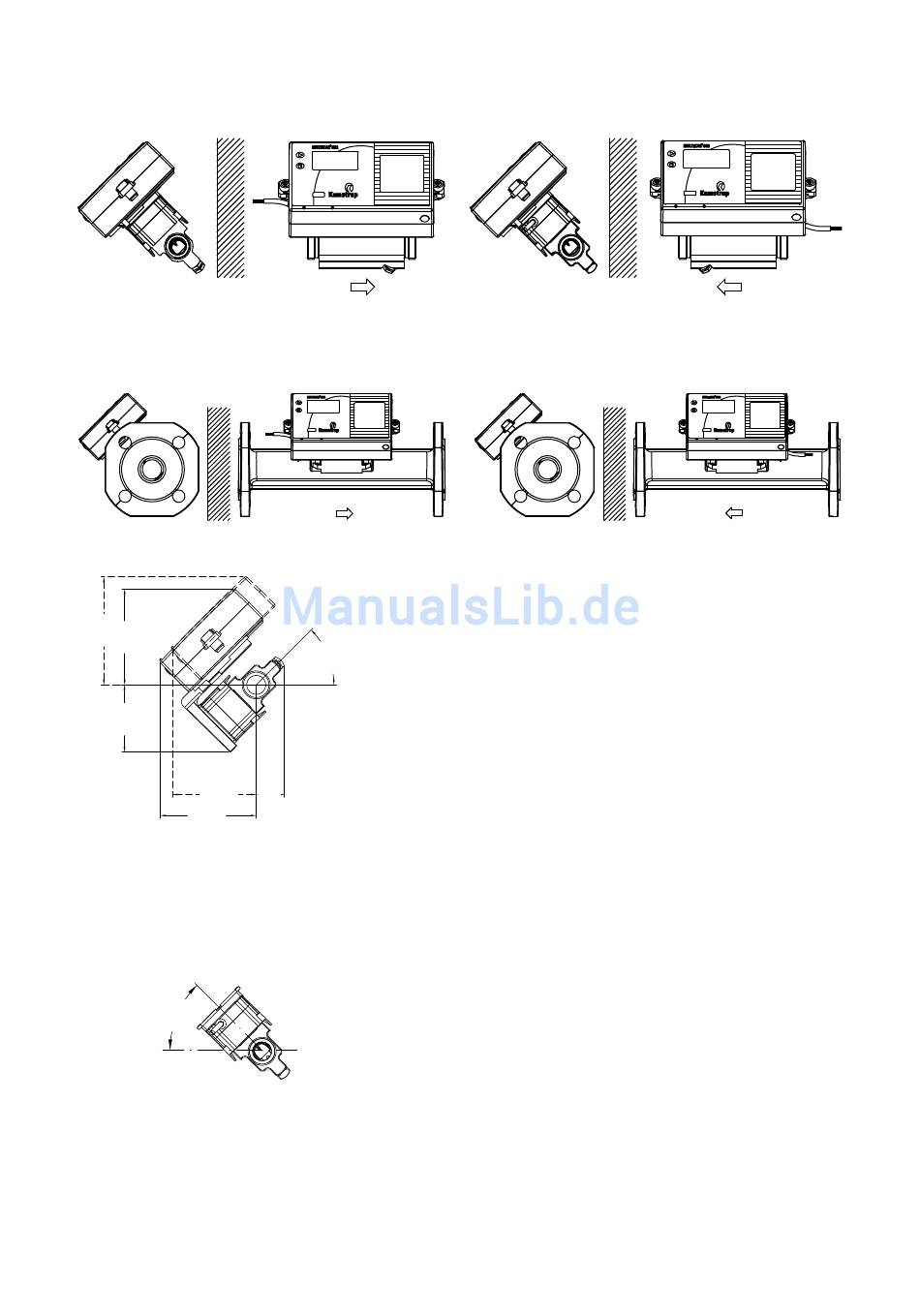

Gewindeanschlussgerät mit MULTICAL® Rechenwerk oder Pulse Transmitter auf dem
ULTRAFLOW® montiert.
Flange meter with MULTICAL®/Pulse Transmitter fitted directly on ULTRAFLOW®.
101 90
63
4.4.1

Feuchte und Kondensierung

Bei der Installation in feucher Umwelt muss ULTRAFLOW® 45° zur Rohrachse
gedreht werden, wie unten gezeigt.
45°
8
Durchfluss von links
Durchfluss von links
45°
81 27
91
Wo Kondensierung vorkommen kann, z.B.
in Kühlanlagen, muss die kondenssichere
Ausgabe von ULTRAFLOW® verwendet werden.
MULTICAL® 601 kann mit einem
Winkelbeschlag in 2 Positionen
montiert werden.
Winkelbeschlag Typ 3026-252
wird separat bestellt.
Durchfluss von rechts
Durchfluss von rechts
