MULTICAL® 603

3 Montage des Durchflusssensors

Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und Schutzpfropfen/
Kunststoffmembranen vom Durchflusssensor entfernt werden.
Die korrekte Platzierung des Durchflusssensors geht entweder aus dem Typenschild oder im
Display des Rechenwerks hervor, wo die Platzierung im Vorlauf symbolisiert, während
die Platzierung im Rücklauf angibt. Die Durchflussrichtung ist durch den Pfeil auf dem
Durchflusssensor symbolisiert.

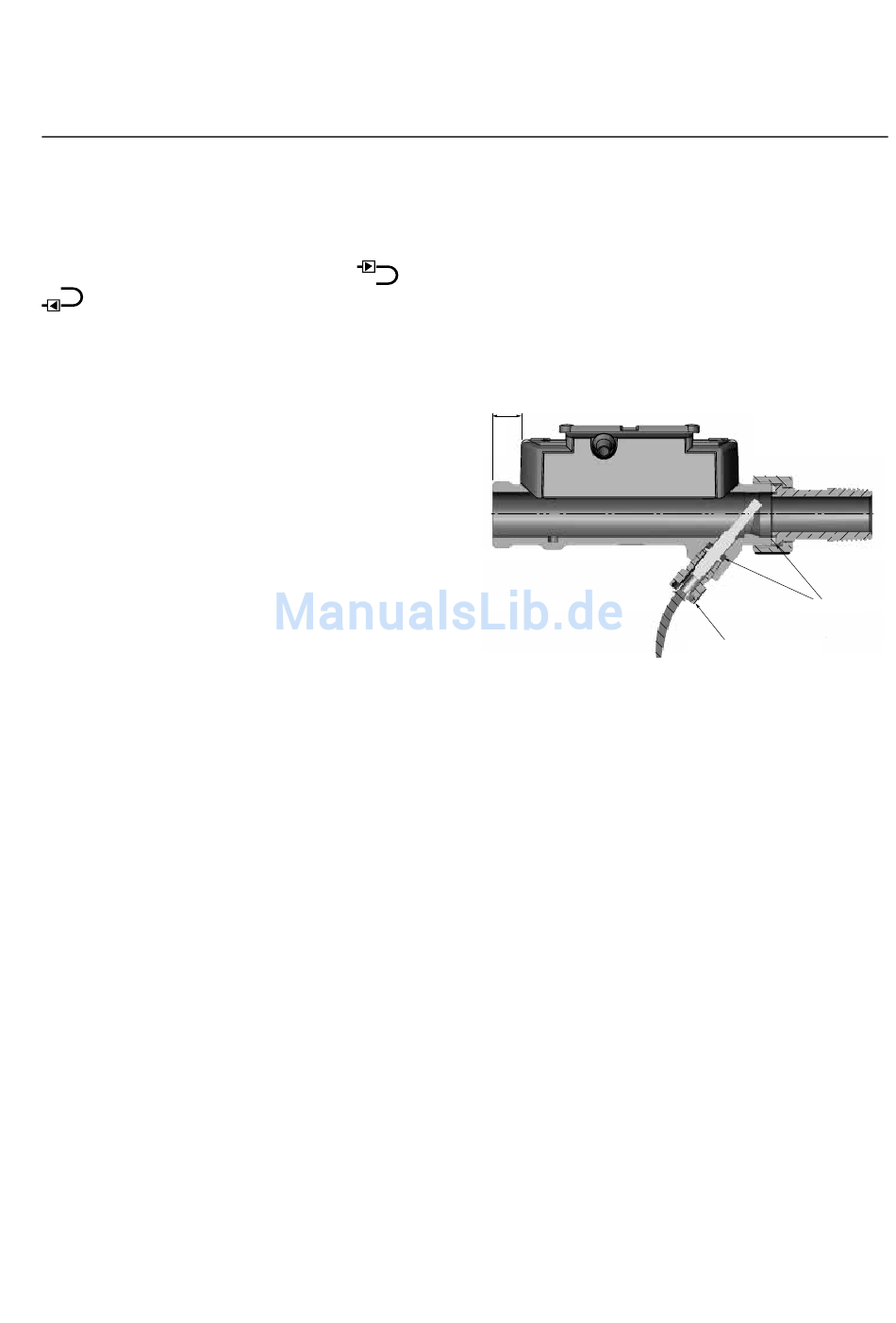

3.1 Montage der Verschraubungen sowie des kurzen Direktfühlers im Durchflusssensor
Der kurze Direktfühler von Kamstrup darf 12 mm
nur in PN16-Installationen montiert werden.
Durchflusssensor und eventuell montierte
Blindstopfen können sowohl bei PN16 als
auch bei PN25 verwendet werden. Der
Durchflusssensor ist nach Kundenwunsch mit
entweder PN16- oder PN25-Kennzeichnung
lieferbar. Eventuell mitgelieferte
Dichtung
Verschraubungen sind nur für PN16 berechnet.
In PN25-Installationen sind geeignete PN25-
Anzug 2,5 - 4 Nm
Verschraubungen zu verwenden.
Bei Durchflusssensoren in den Baugrößen
G¾Bx110 mm und G1Bx110 mm muss es
untersucht werden, ob der Gewindeauslauf
ausreichend ist.
Verschraubungen und Dichtungen werden
entsprechend der Abbildung montiert.
Kamstrup A/S • 55122071_A3_DE_11.2017 7
